Magnetische ledrail: van indeling tot complete bestelling

Bepaal het railtracé en de toegang tot de voeding voordat het plafond wordt afgewerkt. Of modules in een woning of winkel later kunnen worden verplaatst, hangt af van de juiste aansluiting van alle onderdelen op dezelfde serie. Bekijk naast de zichtbare breedte ook de belasting, contacten, spanning, bediening en bevestiging. Deze gids onderscheidt voorbeeldmaten uit de catalogus van de werkelijke voorwaarden van een specifieke serie en helpt zo een complete bestelling voor te bereiden.

Als de indeling van een kantoor, winkel of tentoonstellingsruimte verandert, kunt u de flexibiliteit van een magnetische rail beoordelen. Bij commerciële toepassingen kan de mogelijkheid om lichtverdeling en moduleposities aan te passen belangrijk zijn.

Bestudeer de werking en onderdelen van het systeem om montage en onderhoud te plannen. Kies elk onderdeel op basis van gedocumenteerde compatibiliteit.

Hoe werkt magnetische railverlichting?

Controleer de elektrische bereiken en de compatibiliteit van het volledige systeem. De voeding in het bronvoorbeeld heeft een ingang van 110–220 V AC en een uitgang van 48 V DC. Magnetische railverlichting : de profielcontacten voeden de modules; magneten en seriespecifieke borgingen houden de modules op hun plaats.

Met compatibele verbindingen kan een L-, U- of vierkant tracé worden gevormd. Verplaats of verwijder een armatuur onder spanning alleen als de fabrikant dit uitdrukkelijk toestaat. Verplaats modules, zoals in het voorbeeld van een ledrailspot , uitsluitend binnen dezelfde compatibele serie en volgens de aangegeven procedure.

Afmetingen van het magnetische railsysteem

Bekijk niet alleen de beschikbare hoogte, maar ook de volledige buitenmaten, bevestigingen en toegestane modules. Breedtes van 15, 20 en 35 mm beschrijven voorbeeldfamilies. 1, 2 en 3 m zijn leverlengtes uit de brondocumentatie.

Uit welke onderdelen bestaat een magnetisch railsysteem?

Leg vóór de bestelling de functie van elk onderdeel vast. Bediening, voeding, accessoires, armaturen en rails moeten samen een compatibel geheel vormen.

Magnetische rail

• M15, M20 en M35 verwijzen naar drie voorbeeldbreedtes. De module moet tot de compatibele serie behoren. Dezelfde breedte garandeert op zichzelf geen passende plaatsing, elektrisch contact of borging.

Nominaal type 15 mmNominaal type 20 mmNominaal type 35 mm

• De door de serie toegestane montagevormen kunnen bestaan uit inbouw, pendelmontage of opbouwoplossing . Controleer de benodigde accessoires.

Typen armaturen voor magnetische rails

De tabel toont voorbeelden van pendelmodules, richtbare modules, rastermodules en lineaire modules. Controleer de systeemcompatibiliteit en werkwijze voordat u onderdelen toevoegt of verplaatst.

Producttype	Afmetingen	Vermogen	Lichtopbrengst (lm/W)	Bundelhoek	Toepassingen
Magnetische modules: rasterspots	100mm,200mm 300mm,400mm	6W 12W 18W 24W 30W	90lm/W	24°	Accentverlichting
Kantelbare magnetische spots	110mm, 220mm	6W 12W	90lm/W	24°	Accentverlichting
Magnetische modules: lineaire armaturen	300mm, 600mm, 900mm	10W 20W 30W	100lm/W	120°	algemene verlichting
Magnetische railspot	D50mm, D60mm	10W 15W 20W	90lm/W	24°	Accentverlichting
Magnetisch pendelarmatuur	D30mm*H300mm	5W	90lm/W	24°	Accentverlichting

Controleer voor andere vormen of bolvormige of cilindrische modules beschikbaar en compatibel zijn.

Accessoires

Rond de bestelling af nadat montagevoorschriften en compatibiliteit met de serie zijn gecontroleerd. De accessoirelijst kan hoekstukken, koppelingen, voedingsaansluitingen en geïntegreerde of externe voedingen bevatten.

Afbeeldingsbeschrijving en tekst

• Horizontale hoek
• Verticale hoek
• L-verbinding
• Geïntegreerde voeding
• Rechte I-verbinding
• Externe driver

Hoe kiest u een magnetisch railsysteem?

Kies een serie met herkenbare modellen, beschikbare vervangingsonderdelen en gedocumenteerde compatibiliteit tussen profiel, armaturen en accessoires. Dezelfde breedte of een vergelijkbaar uiterlijk bewijst niet dat onderdelen van verschillende merken samen kunnen worden gebruikt.

Verdeel de keuze in vijf beslissingen: tracé, profiel, lichtmodules, accessoires en voeding. Toets elke stap aan de benodigde afmetingen en functies.

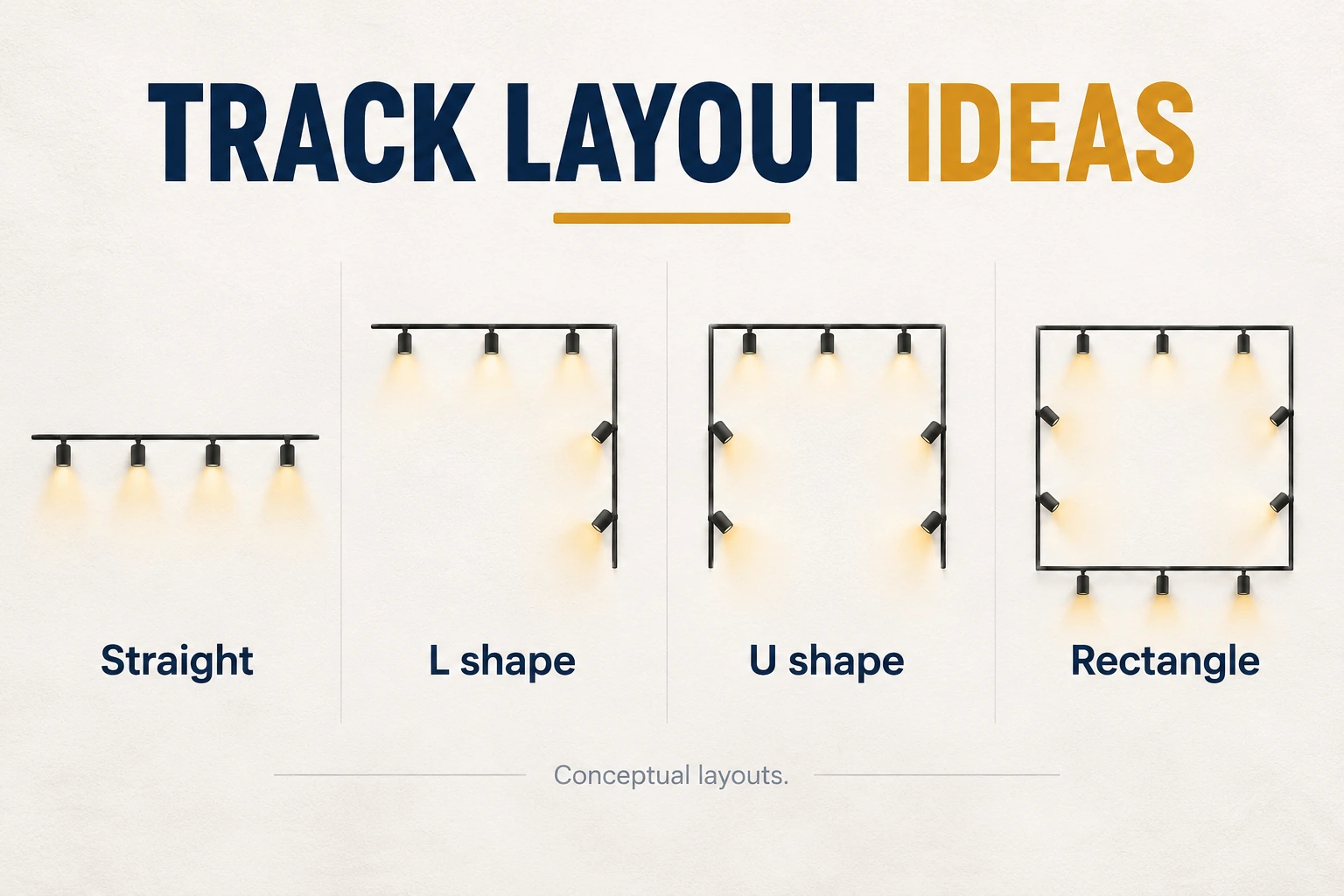

Stap 1: Bepaal het railtracé in de ruimte

Stem het plan af op de te verlichten oppervlakken. De bron noemt vierkante, parallelle, I- en L-vormige voorbeelden; de tekening toont ook een U-opstelling.

Een vierkant tracé kan de gebruikszone in een kantoor of woonkamer omringen.

Een U-opstelling kan worden overwogen om meerdere zijden van een ruimte te verlichten.

Een L-tracé kan een bocht in een gang volgen of een deel van een kamer afbakenen.

Voor verlichting langs een rechte lijn kan een I-opstelling worden gepland.

Stap 2. Kies het juiste magnetische railprofiel

Controleer eerst welke van de vier genoemde montagevormen de gedocumenteerde serie toestaat.

1. Inbouwrail: plan de opening en bevestigingspunten samen met de plafondconstructie.
2. Randloze rail: wordt met het systeem van de fabrikant in de plafondafwerking geïntegreerd. Controleer de werkvolgorde en dragende ondersteuning.
3. Opbouw- of pendelrail: kan bij gebrek aan inbouwruimte worden toegepast met een compatibele set en passende bevestigingen.

Controleer de inbouwdiepte en montageruimte. 5–7 cm is slechts een voorbeeld voor bepaalde installaties. De naam ‘vier-in-één’ geeft geen toestemming voor ongedocumenteerde montagevormen.

Stap 3. Kies de magnetische ledarmaturen

magnetische lineaire spots

Technische gegevens van het getoonde model

Model	HOYUWO-MLL-6WGS	HOYUWO-MLL-12WGS	HOYUWO-MLL-18WGS	HOYUWO-MLL-24WGS	HOYUWO-MLL-30WGS
Vermogen	6W	12W	18W	24W	30W
Afmetingen (mm)	112*22*45	220*22*45	328*22*45	435*22*45	543*22*45mm

Controleer bij het te leveren product de gegevens voor dimmen, SDCM<5, 90 lm/W, CRI80 en de optiek van 24°. Vraag voor 50.000 uur naar het criterium en de testomstandigheden. Vermeldingen van 110/220 V AC kunnen betrekking hebben op de voedingsingang of een andere variant; ze staan geen directe aansluiting van een 48 V-module op het lichtnet toe. Controleer voor deze versie of zowel voeding als armatuur geschikt zijn voor 48 V DC. De modellen en maten in de tabel zijn oorspronkelijke productvoorbeelden.

Bekijk de productfamilie via deze link: Overige details.

Stap 4. Kies de accessoires

Maak na het bepalen van het tracé een lijst van de door de serie toegestane connectoren, koppelingen en voedingsaansluitingen.

Stap 5. Kies de voeding

Vergelijk de twee onderstaande voedingsconfiguraties:

• Geïntegreerde 48 V-voeding: 100 en 200 W zijn slechts voorbeelden. Controleer seriecompatibiliteit, temperatuur, toegang en belastingsgrenzen. Aanvullende informatie: THD.
• Externe voeding: modellen van 100, 200 en 350 W tonen andere mogelijkheden. Plaatsing buiten de rail levert op zichzelf geen hogere kwaliteit op. Beoordeel ook THD-waarden samen met de testomstandigheden.
• Plaats de voeding op een toegankelijke plek die het voorschrift toestaat en die voldoende ventilatie biedt. Een airconditioningrooster is niet zonder controle van omgevingscondities en bevestiging een geschikte montageplaats.

Montage van magnetische railarmaturen

Controleer compatibiliteit, continuïteit en bevestiging voordat modules worden geplaatst. Laat voeding en rail door bevoegd personeel spanningsloos en volgens het voorschrift monteren. Ook bij uitneembare modules vervangt magnetische bevestiging de bekabeling en elektrische controles niet.

Vergelijk deze vier montagevormen voor een magnetisch verlichtingssysteem:

• Plan inbouw samen met de plafondconstructie.
• Gebruik bij opbouw bevestigingen die passen bij de dragende ondergrond.
• Volg bij pendelmontage de voorgeschreven set en hoogte.
• Gebruik bij randloze montage de integratieonderdelen en werkvolgorde van de serie.

Vraag de serievoorschriften op voor de gekozen montagevorm.

Plan toegang tot de voeding voordat het plafond sluit

Markeer de voeding op de tekening en controleer hoe deze voor inspectie of vervanging kan worden uitgenomen. Stem de toegang af op luiken, meubels en afwerkingen. Een strak ogend tracé moet onderhoud aan de elektronica mogelijk maken zonder onvoorziene demontage.

Waar worden magnetische ledarmaturen gebruikt?

In een woning kunnen accentlicht en algemene verlichting samen worden gepland voor woonkamer, slaapkamer, keuken of eetruimte.

In winkels en kantoren kunnen ze worden gecombineerd met: Ledpanelen en downlights. Geef elke oplossing de passende verlichtingstaak in de betreffende zone.

Koppel elk raildeel aan modules, koppelingen, voedingsaansluitingen en lichtfunctie. Een inventaris helpt ontbrekende accessoires te vinden en bij een gewijzigde indeling te controleren welke onderdelen kunnen worden verplaatst. Elke ingreep moet binnen de grenzen van de serie blijven.

Veelvoorkomende problemen bij de aanschaf van magnetische rails voor een project

Incompatibiliteit tussen rail en module

Vertrouw niet op het uiterlijk van module en profiel. Fabrikanten kunnen verschillende afstanden, kopercontacten en clips toepassen. Daardoor kan een accessoire niet passen of geen correct elektrisch contact maken.

Spanningsverlies en instabiele werking

Controleer belasting en lengtegrenzen, ook als beide systemen 48 V DC vermelden. Spanningsverlies kan het licht aan het einde van de lijn verminderen; een ontoereikende of verkeerd gebruikte voeding kan instabiele werking veroorzaken. Een hogere nominale vermogenscapaciteit bewijst op zichzelf geen overbelasting.

Railmaterialen en contacten

Bij ongeschikt ontwerp, onderhoud of montage kunnen de volgende problemen optreden:

• Vervorming van profiel of bevestigingsonderdelen.
• Oxidatie of gebrekkig elektrisch contact.
• Mogelijke vonkvorming en plaatselijke oververhitting.

Deze storingen kunnen de betrouwbaarheid en veiligheid van het volledige systeem aantasten.

Onvoldoende lichtkwaliteit

Controleer ook zichtbare kleurtemperatuurverschillen tussen modules. Vergelijk een claim zoals Ra90 met de test en technische documentatie van het model; neem deze niet uitsluitend op basis van de handelsnaam aan.

Beoordeel het ontwerp opnieuw bij donkere plekken, ongelijke verdeling of verblinding. Ongeschikte optiek kan deze problemen veroorzaken.

Constructie- en montageproblemen

• Niet-uitgelijnde verbindingen die het uiterlijk verstoren.
• Losse clips die een veiligheidsrisico kunnen vormen, of te strakke clips die onderhoud bemoeilijken.
• Scheuren of scheefstand door onvoldoende afstemming met het plafond.

Onvoldoende planning of verkeerde aansluiting kan het hele systeem beschadigen; richt u niet alleen op één module.

Onderhoud en betrouwbaarheid bij langdurig gebruik

Na verloop van tijd kunnen ook de volgende verschijnselen optreden:

• Flikkering of gezoem door problemen met voeding, driver of bediening.
• Verlies van klemming of beschadiging van bevestigingsonderdelen.
• Onderbroken verlichting door oxidatie van koper.

Neem het extra onderhoud dat deze problemen kunnen vereisen mee in de totale beoordeling.

Conformiteitsdocumenten en ondersteuning na verkoop

Bepaal voor levering aan Nederland welke documenten passen bij het product en de bedieningsfuncties. Behandel CE en FCC niet als onderling gelijkwaardig of als algemene kwaliteitscertificaten. Controleer welke documenten op de doelmarkt gelden aan de hand van de productspecifieke reikwijdte en actuele eisen.

• Risico op afkeuring bij inspectie of conformiteitscontrole.
• Ontbrekende vervangingsonderdelen of technische ondersteuning.
• Een leverancier die langdurige ondersteuning niet kan voortzetten.

Beoordeel de gevolgen van deze tekortkomingen voor de projectoplevering en het latere onderhoud.

Beoordeel bij de keuze de stabiliteit, veiligheid en compatibiliteit van het volledige systeem, samen met de beschikbaarheid van langdurige ondersteuning.

Accepteert de rail armaturen van andere fabrikanten?

Combineer geen merken zonder de productcodes te controleren. Systemen van 20 en 35 mm vereisen passende modules; controleer daarnaast bediening, vergrendeling, contacten en spanning. Gelijke breedte bewijst geen uitwisselbaarheid.

Kiezen voor 20 mm of 35 mm?

Beoordeel bij vergelijking van families de beschikbare diepte, functies, optiek, modulematen en belastingsgrens. Deel een systeem niet uitsluitend op profielbreedte in als geschikt voor woningen of winkels.

Hoe ver moet de rail van de wand staan?

Bepaal hoogte, afstand en optiek aan de hand van het te verlichten oppervlak en de benodigde gelijkmatigheid. 40–60 cm is een specifiek toepassingsvoorbeeld uit de bron, geen algemene plaatsingsregel.

Zijn magnetische railarmaturen dimbaar?

Controleer de compatibiliteit van bediening, gateway en Tuya; hetzelfde protocol garandeert niet alle functies. 3CCT en 2,4 GHz wifi beschrijven specifieke varianten. Afhankelijk van het model zijn 0–10 V-dimmen en DALI-dimregeling of slimme bediening mogelijk via wifi, Bluetooth Mesh of Zigbee . Controleer welke opties de gekozen variant ondersteunt.

Welke beperkingen heeft het systeem?

Vergelijk bij gelijkwaardige prestaties de totale kosten, inclusief installatie, onderhoud, voeding en accessoires. Ga er niet van uit dat de prijs driemaal zo hoog is als bij andere oplossingen; zo’n factor geldt niet algemeen.

Welke kleuropties zijn beschikbaar?

De gekozen kleurtemperatuur beïnvloedt het uiterlijk van materialen en de ruimte. De bron noemt koelwit 6000–6500 K, neutraalwit 4000–4500 K en warmwit 3000 K.

Stem de profielkleur af op het plafond. Controleer of afwerkingen zoals wit of zwart beschikbaar zijn binnen de betreffende serie.

Wat kost een magnetisch railverlichtingssysteem?

De historische tabel in USD is geen actuele HOYUWO LED-offerte of leverprijs voor Nederland. De offerte hangt af van hoeveelheid, configuratie, breedte en leveringsvoorwaarden.

Producttype	Magnetische rail	Lineaire magnetische module	Magnetische railspot	Kantelbare magnetische spots	Magnetisch pendelarmatuur	Magnetische rasterspot
stuksprijs uit de bron	1,8–6,8 USD/meter	1,48–7,98 USD/stuk (10–30 W)	3,18–8,68 USD/stuk (10–25 W)	2,58–11,98 USD/stuk (6, 12, 18 W)	7,98 USD/stuk	1,28–7,98 USD/stuk (6, 12, 18, 24, 30 W)

Waarom verschillen de prijzen? Gerelateerde fabrikanten: fabrikanten van magnetische railarmaturen.

1. Verschillen in grondstoffen

• Aluminium behuizing: vergelijk stijfheid, geometrie en thermisch gedrag zonder kwaliteit uitsluitend uit het gewicht af te leiden. Bij een gemeten waarde van 15 W tegenover een etiket van 20 W moeten testomstandigheden en documenten worden onderzocht; dit verschil bewijst geen algemene praktijk bij alle leveranciers.
• Adapter: controleer contactmateriaal, mechanische sterkte en het gedrag van de behuizing. Systeemcompatibiliteit en tests zeggen meer dan een indeling uitsluitend op prijs.

2. Verschillen in vermogenselektronica

Gebruik de schema’s om verschillende opbouwen te begrijpen, niet om een algemene kwaliteitsrangorde te maken. Beoordeel bij ontwerpen met geïntegreerde en afzonderlijke elektronische trappen het onderhoud, dimmen, de compatibiliteit en warmtehuishouding samen.

3. Assemblageprocessen en ondersteuning na verkoop

Vraag informatie over tests, assemblage en thermische interfaces; leid fabriekscontroles niet uit de prijs af. Waar het ontwerp dit vereist, ondersteunt koelpasta de warmteoverdracht, maar deze vervangt de mechanische bevestiging van de print niet.

4. Marktomstandigheden van de bron

Vergelijking met een buitenlandse markt: magnetische railarmaturen in Nigeria. Beoordeel documenten en totale kosten voor levering aan Nederland afzonderlijk. Maak vóór vergelijking tussen landen de specificaties, volumes, toeleveringsketen en handelsvoorwaarden gelijk; deze factoren kunnen het resultaat veranderen.

Combineer plafondwerk en elektrotechnisch ontwerp op dezelfde tekening

Bij een winkelrenovatie kunnen profieldoorsnede, afgewerkt plafondpeil en onderhoudsluik voor de voeding op dezelfde tekening worden weergegeven. Deze afstemming voorkomt dat de zichtbare raillijn klopt terwijl de elektronica onbereikbaar blijft. Neem de voorwaarden van de fabrikant voor vrije ruimte, ventilatie en draagvermogen in de tekening op.

Keur een monster van het volledige systeem goed

Test een representatieve opstelling met een kort railstuk, voeding, adapter en bediening in plaats van alleen één spot te bekijken. Controleer vergrendeling, gewenste scènes en lichtverdeling. Vermelding van de goedgekeurde componentcodes in de offerte helpt voorkomen dat later gelijkende onderdelen met andere contacten of bediening worden vermengd.

Rond de bestelling af op basis van een volledig systeem in plaats van losse onderdeelprijzen. Rail, module, koppeling, bediening en voeding in één offerte maken compatibiliteitsverschillen zichtbaar voordat het plafond sluit. Leg voor het Nederlandse project ook hoeveelheid, vervoer, documenten en leveringsvoorwaarden vast. Bewaar het goedgekeurde monster en de seriegegevens als betrouwbaar uitgangspunt voor latere uitbreiding en onderhoud.
