Lumen en lux: het licht op het werkvlak berekenen
Een armatuur met veel lumen kan een tafel onvoldoende verlichten als het licht een andere kant op gaat. Bepaal daarom vóór aankoop welk oppervlak en welke taak u wilt verlichten. Lumen beschrijft de lichtstroom uit het armatuur, lux de invallende lichtstroom per oppervlakte-eenheid. Watt is elektrisch vermogen. Door deze drie grootheden te onderscheiden, voorkomt u onjuiste productvergelijkingen voor woning, winkel en kantoor.
Wat betekent lumen bij verlichting?
Vergelijk de opgegeven lichtstroom van het complete armatuur samen met de meetomstandigheden. Lumen heeft het symbool lm. Candela beschrijft de lichtsterkte in een bepaalde richting en is niet dezelfde definitie als een brandende kaars in het dagelijks taalgebruik. De relatie via ruimtehoek is 1 lm = 1 cd·sr.
Voor de totale zichtbare lichtstroom van een bron kijkt u naar de lumenwaarde (lm) . Deze waarde beschrijft de emissie, maar nog niet hoeveel licht een specifieke tafel of vloer ontvangt.
Een gloeilamp van 60 W met circa 800 lm en een ledlamp van 10 W met 800–1000 lm kunnen bijvoorbeeld bij vergelijkbare lichtstroom verschillend elektrisch vermogen gebruiken. Dit vergelijkt alleen de genoemde voorbeelden.
Kijk voor uitgestraalde lichtstroom naar lumen en voor elektrisch vermogen naar watt. Alleen het wattage zegt niet hoeveel licht op het bruikbare oppervlak terechtkomt.
Een ruimteberekening gebruikt lichtstroom, maar de bronwaarde 1500–3000 lm voor een woonkamer is geen recept voor elke ruimte. Bepaal afmetingen, lichtverdeling en activiteit samen.
Wat meet lux?
Lux heeft het symbool lx en beschrijft verlichtingssterkte. De relatie is 1 lx = 1 lm/m². Bij gelijkmatige verdeling deelt u de lichtstroom die het oppervlak werkelijk ontvangt door de oppervlakte. U kunt niet aannemen dat de volledige opgegeven lamplichtstroom daar terechtkomt.
Bepaal het benodigde niveau volgens gebruik en projectvoorwaarden. De bronbereiken van 100–300 lx voor woningen, 500–1000 lx voor werk, 1000–2000 lx voor sommige taken en 50–200 lx voor buiten zijn algemene voorbeelden. Als 1000 lm ideaal verdeeld op 1 m² valt, ontstaat 1000 lx; op 10 m² ontstaat 100 lx. Dat betekent niet dat verplaatsing van een lamp onder alle omstandigheden dezelfde verandering oplevert.

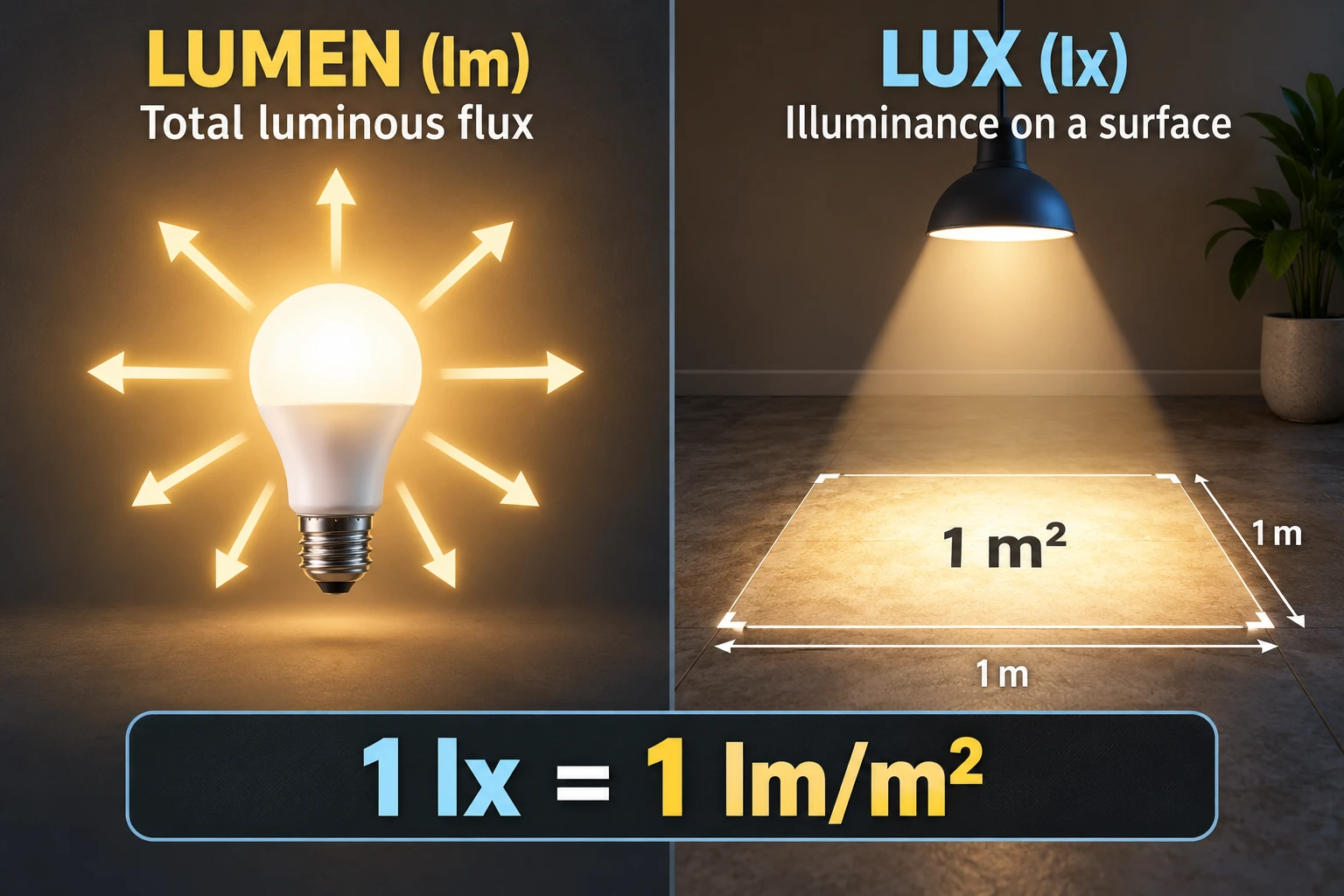

Afbeeldingsbeschrijving en tekst
- Lumen (lm): eenheid van lichtstroom.
- Lux (lx): eenheid van verlichtingssterkte op een oppervlak.
Het meetvlak duidelijk vastleggen
Vermeld of een tafel, vloer of ander werkvlak wordt gemeten. Bij een ander vlak verandert ook de geometrie ten opzichte van de armaturen. Registratie van positie en meetpunten voorkomt onjuiste vergelijking van waarden die op verschillende plaatsen zijn verzameld.
Een eerste berekening van de benodigde lumen
Gemiddelde verlichtingssterkte maal oppervlakte geeft de lichtstroom die dat vlak moet ontvangen. Voor 500 lx op 10 m² moet bijvoorbeeld 5.000 lm op het oppervlak vallen. Deze eenheidsrelatie bepaalt nog niet de totale armatuurlichtstroom die moet worden gekocht. Een deel van het licht kan op andere oppervlakken vallen of in het systeem verloren gaan.
| Parameters | Waarde |
| Verlichtingssterkte (lx) | 500 |
| Verlicht oppervlak | 10 m² |
| Ideale invallende lichtstroom (lm) | 5000 |
Onderzoek bij armatuurselectie het resultaat op het doelvlak en de plaatsing. Neem fotometrie, benuttings- en onderhoudsfactoren mee. De verhouding lm/W koppelt lichtstroom aan vermogen. Een hoog lichtrendement maakt een luxraming niet automatisch tot een gelijkmatige lichtverdeling.
Een rekenvoorbeeld voor 20 m² correct lezen
Stel dat het projectteam in een denkbeeldige Nederlandse werkruimte gemiddeld 300 lx op een bepaald vlak nastreeft. 20 m² × 300 lx = 6.000 lm is de lichtstroom die dat vlak moet ontvangen. Dit betekent niet dat armaturen met samen 6.000 lm uitgangslichtstroom volstaan. Bepaal aantallen pas nadat werkelijke plaatsing, optiek en onderhoud zijn meegenomen. Ook 300 lx is een aanname in dit voorbeeld en geen regel voor iedere taak.
Dezelfde lumen, een andere lichtverdeling
Twee armaturen met vergelijkbare lichtstroom kunnen een verschillend deel van het licht naar het taakgebied sturen. Beoordeel fotometrie samen met de montagepositie. Alleen lumen gelijkstellen kan de totale uitgangslichtstroom behouden terwijl gelijkmatigheid, reflecties of het licht op het werkvlak veranderen.
Voor verificatie van de eenheden kunt u de door BIPM gepubliceerde fotometrieprincipes raadplegen.
Omstandigheden die het luxresultaat veranderen
Bij dezelfde armatuurlumen kunnen afstand, bundelopening, obstakels en reflecties de luxwaarde op het oppervlak veranderen. Ze beïnvloeden zowel de invallende lichtstroom als de verdeling. Beoordeel productgegevens en het resultaat na montage afzonderlijk.
- Uitgestraalde lichtstroom — lumen
- Verlicht oppervlak — vierkante meter
- Afstand tussen bron en doelvlak
- Richtingskarakteristiek van het licht (bundelhoek)
- Obstakels en afscherming
- Reflectie van omringende oppervlakken
Beoordeel vermogen en fotometrie samen met de opgegeven lichtstroom van het complete armatuur . Naast het ledtype beïnvloeden stroom, bedrijfstemperatuur en optische verliezen de lichtstroom. Gebruik niet alleen de nominale lichtstroom van de ledcomponent als armatuuruitgangswaarde.
Van berekening naar armatuurselectie
Omschrijf eerst activiteit en werkvlak, meet het oppervlak en bepaal de gewenste verlichtingssterkte. Bereken daarna de invallende lichtstroom en selecteer armaturen met fotometrie, benutting en onderhoudseffecten. Controleer het resultaat na montage.
Deze volgorde houdt de taak in de ruimte, het geselecteerde product en de locatiecontrole in dezelfde besluitvorming.
Voor een eerste vergelijking kunnen de volgende veelvoorkomende ledfamilies worden onderzocht:
Voor gebruik binnen kunt u bijvoorbeeld een leddownlight, railspots, panelen, strips, lijnarmaturen, wandarmaturen en vloerlampen onderzoeken. In industriële ruimten kunnen ook Ledhighbayarmaturen worden beoordeeld.
Voor gebruik buiten kunnen breedstralers voor specifieke gebieden en lichtbolders of wegarmaturen voor looproutes worden beoordeeld.
Is 5000 lux hetzelfde als 5000 lm?
Nee. 5.000 lm beschrijft de totale lichtstroom van een armatuur; 5.000 lx de verlichtingssterkte op een vastgelegd oppervlak. Zonder kennis van oppervlak en verdeling zijn de getallen niet aan elkaar gelijk te stellen.
Is 50.000 lux hoog?
50.000 lx is een hoge verlichtingssterkte. De geschiktheid hangt af van de taak. Gebruik de bronvoorbeelden van circa 100.000 lx bij zonnig weer en 1000 lx bij bewolking niet als ruimtedoelstelling. Natuurlijke waarden variëren sterk met tijd, weer en richting.
Hoe hangen lumen, lux en candela samen?
Afbeeldingsbeschrijving en tekst
- Candela
- Lichtbron
- Lichtverspreiding
- Lichtstroom in lumen
- Verdeling binnen de bundel
- Verlichtingssterkte op het oppervlak
- Candela (cd = lm/sr)
- beschrijft de lichtsterkte in een bepaalde richting.
- Lumen (lm) is de eenheid van lichtstroom.
- Lux (lx = lm/m²) is de eenheid van verlichtingssterkte op een oppervlak:
- de lichtstroom die per oppervlakte-eenheid aankomt.
Wat betekent 1 lux?
Een lichtstroom van 1 lm die gelijkmatig op één vierkante meter valt, geeft 1 lx verlichtingssterkte.
Hoe meet u lux?
- Houd de sensor van een geschikte luxmeter in het te meten vlak en de juiste richting. Voorkom dat uw eigen schaduw erop valt. Registreer meetpunten en omstandigheden.
- Een telefoonapp kan een globale indruk geven, maar de nauwkeurigheid hangt af van sensor en kalibratie. Ze vervangt geen meetinstrument dat geschikt is voor projectverificatie.
De daglichtbijdrage in de meetregistratie onderscheiden
Een dagmeting op een tafel bij het raam toont niet alleen het resultaat van het elektrische armatuur. Registreer bij vergelijking buitenomstandigheden, gordijnstand, ingeschakelde armaturen en dimscène. Bepaal passende controleomstandigheden als alleen het elektrische systeem moet worden onderzocht. Beschouw metingen op hetzelfde punt op verschillende tijden zonder deze registratie niet als verschillen in productprestatie.
Bronvoorbeelden van verlichtingssterkte per toepassing
| Type voorziening | Gebied of taak | Bronvoorbeeld (lx) |
|---|---|---|
| Kantoren en werkruimten | Gang | 100–150 |
| Receptie | 200–300 | |
| Open kantoor | 300–500 | |
| Werkplek | 500 | |
| Vergaderruimte | 300–500 | |
| Printkamer | 300 | |
| Ontwerp/CAD | 750–1000 |
| Type voorziening | Gebied of taak | Bronvoorbeeld (lx) |
|---|---|---|
| Detailhandel | Winkelgangen | 300–500 |
| Productschappen | 500–1000 | |
| Etalage | 1000–2000 | |
| Sieradenpresentatie | 1000–2500 |
| Type voorziening | Gebied of taak | Bronvoorbeeld (lx) |
|---|---|---|
| Accommodaties en hotels | Lobby | 200–300 |
| Gang | 100–150 | |
| Restaurant | 200–300 | |
| Keuken | 500 | |
| Kamer | 100–200 |
| Type voorziening | Gebied of taak | Bronvoorbeeld (lx) |
|---|---|---|
| Industrie en magazijnen | Magazijngangen | 100–200 |
| Opslagruimte | 150–200 | |
| Laadruimte | 200 | |
| Algemene werkzaamheden | 300 | |
| Nauwkeuriger werk | 500–750 | |
| Precisieassemblage | 1000 |
| Type voorziening | Gebied of taak | Bronvoorbeeld (lx) |
|---|---|---|
| Scholen en onderwijs | Leslokaal | 300–500 |
| Laboratorium | 500 | |
| Leesruimte | 500 | |
| Boekenrekken | 200 | |
| Gang | 100–150 |
| Type voorziening | Gebied of taak | Bronvoorbeeld (lx) |
|---|---|---|
| Ziekenhuizen en zorg | Patiëntenkamer | 100–200 |
| Verpleegpost | 300 | |
| Onderzoekskamer | 500 | |
| Kleine chirurgische ingrepen | 1000 | |
| Gang | 100–150 |
| Type voorziening | Gebied of taak | Bronvoorbeeld (lx) |
|---|---|---|
| Horeca en restaurants | Eetzaal | 150–300 |
| Kassa | 300–500 | |
| Keuken | 500 |
Vermeld in de offerteaanvraag eerst de taak en het te verlichten vlak. Vergelijk vervolgens armatuurlichtstroom en fotometrie en meet na montage op dezelfde punten en onder dezelfde omstandigheden. Zo wordt zichtbaar waarom vergelijkbare lumenwaarden verschillende luxwaarden en comfort opleveren. Een vastgelegde meetopzet maakt latere vergelijking na wijzigingen of onderhoud mogelijk.
