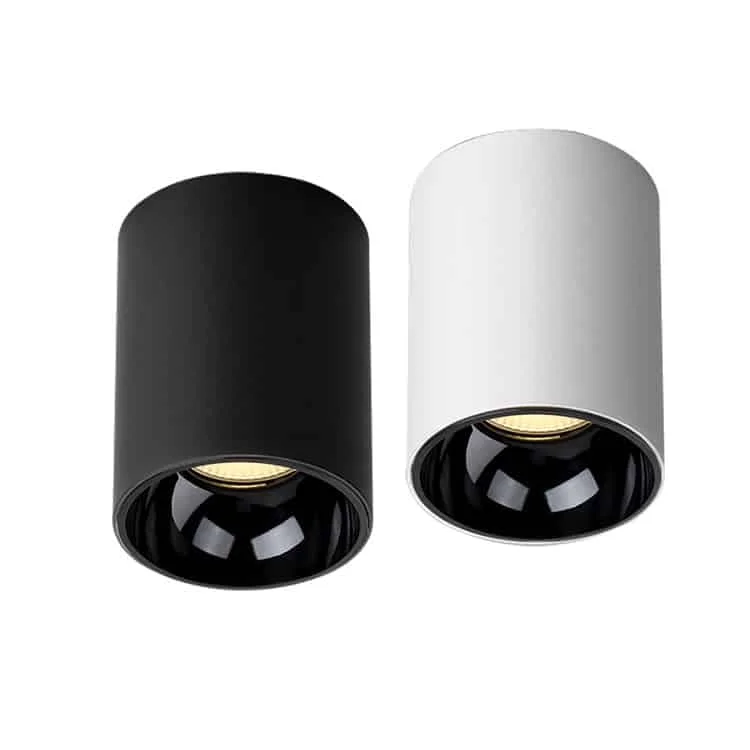

Cilindrische IP65-opbouwdownlight
Bij renovatie of onder een betonnen plafond kunt u opbouwmontage overwegen; er hoeft geen opening voor een inbouwarmatuur te worden gemaakt. Controleer de montage- en aansluitvoorwaarden onder een overstek, in een buitendoorgang of vochtige ruimte. Het gegevensblad vermeldt IP65, een beschermde voedingsinvoer en glas met afdichting. Deze bescherming moet gelden voor de specifieke uitvoering die volgens de handleiding is gemonteerd.
- Montage: opbouw / plafond
- Beschermingsgraad: IP65; controleer de montagevoorwaarden
- Materialen: behuizing en reflectoren van gegoten aluminium
- Kleurtemperatuur: 2.700–3.000 / 4.000–4.500 / 5.700–6.000 K
- Ledchip: Bridgelux of Osram
- SDCM: <5 of <3
- Kleurweergave-index: >90
- Leddriver: Eaglerise / DNF / Suncom / DONE; het gegevensblad vermeldt flikkervrije werking, de testomstandigheden moeten worden bevestigd
- Ingangsspanning: 110/220–240 V AC, 50/60 Hz
- Arbeidsfactor: >0,5 of >0,8
- Opgegeven levensduur: >50.000 uur
- Opgegeven conformiteit: CE en RoHS. Vraag de documenten van het specifieke model op.
- Fabrieksgarantie: 3/5 jaar
| Modelcode | Vermogen | Afmetingen | Lichtstroom | Datasheet |
|---|---|---|---|---|
| HOYUWO-FM-10WF | 10W±5% | Φ75 × H117 mm | 900-1100lm | Vraag de datasheet aan |
| HOYUWO-FM-15WF | 15W±5% | Φ95*H128mm | 1300-1500lm | Vraag de datasheet aan |
| HOYUWO-FM-20WF | 20W±5% | Φ95*H128mm | 1800-2100lm | Vraag de datasheet aan |
| HOYUWO-FM-25WF | 25W±5% | Φ120*H150mm | 2300-2600lm | Vraag de datasheet aan |
| HOYUWO-FM-30WF | 30W±5% | Φ120*H150mm | 2800-3000lm | Vraag de datasheet aan |
| HOYUWO-FM-40WF | 40W±5% | Φ147*H180mm | 3800-4200lm | Vraag de datasheet aan |
| HOYUWO-FM-50WF | 50W±5% | Φ170*H200mm | 4700-5200lm | Vraag de datasheet aan |
- Dimopties via TRIAC / 0–10 V / DALI
- Optionele ingangsspanningen: 12 / 24 / 48 V DC
- Met compatibele ophangaccessoires kan gebruik als pendeldownlight worden overwogen.
Selectiecriteria vóór bestelling
Na afwerking van het plafond moeten de driver en aansluitingen bereikbaar blijven en moet de driver kunnen worden verwijderd. Controleer daarom naast de behuizingshoogte ook de ruimte voor onderhoud en bekabeling.
- Balkon
- Keuken
- Toiletten
- badkamer
- badkamer
Gebruik de montagemethode die voor de gekozen armatuuruitvoering is aangegeven. Maak bij de optiekkeuze onderscheid tussen algemene ruimteverlichting en het accentueren van specifieke objecten of oppervlakken.
We bepalen de bevestigingsplaats en de toegang tot de voeding aan de hand van de modeltekening. Bij montage gelden de armatuurhandleiding en de bouwkundige voorwaarden van het plafond.
Wat valt onder de beschermingsgraad van deze uitvoering?
We leiden chemische of corrosiebestendigheid niet uitsluitend af uit de IP-waarde. We vergelijken de omstandigheden in de badkamer of andere vochtige ruimte met de montage-instructies. We bekijken de driver, aansluiting en locatie en bepalen voor welke onderdelen en montagemethode de beschermingsgraad geldt.
Welke afmetingen moeten vóór bestelling worden geverifieerd?
Bij vervanging geven we de werkelijke afmetingen, bevestigingspunten, kabelinvoeren en externe onderdelen door. Een vergelijkbaar vermogen betekent niet dezelfde behuizingsmaat. De tekening van de HOYUWO-FM-10WF vermeldt Φ75 × H117 mm. Omdat andere uitvoeringen kunnen verschillen, vergelijken we dit met het montageoppervlak en het bestelde model.
Hoe kiest u de optiek voor deze downlight?
Kies de optiek op basis van de montageafstand en het te verlichten oppervlak. Een smalle bundel concentreert het licht sterker, maar het resultaat moet met een lichtberekening worden bevestigd.
Welk dimsysteem moet worden besteld?
We kiezen de driver en het protocol in samenhang met de lichtregeling van het gebouw. In de bestelling leggen we de combinatie vast die bij deze uitvoering past.
Toegankelijke tekst bij de informatie in de afbeeldingen

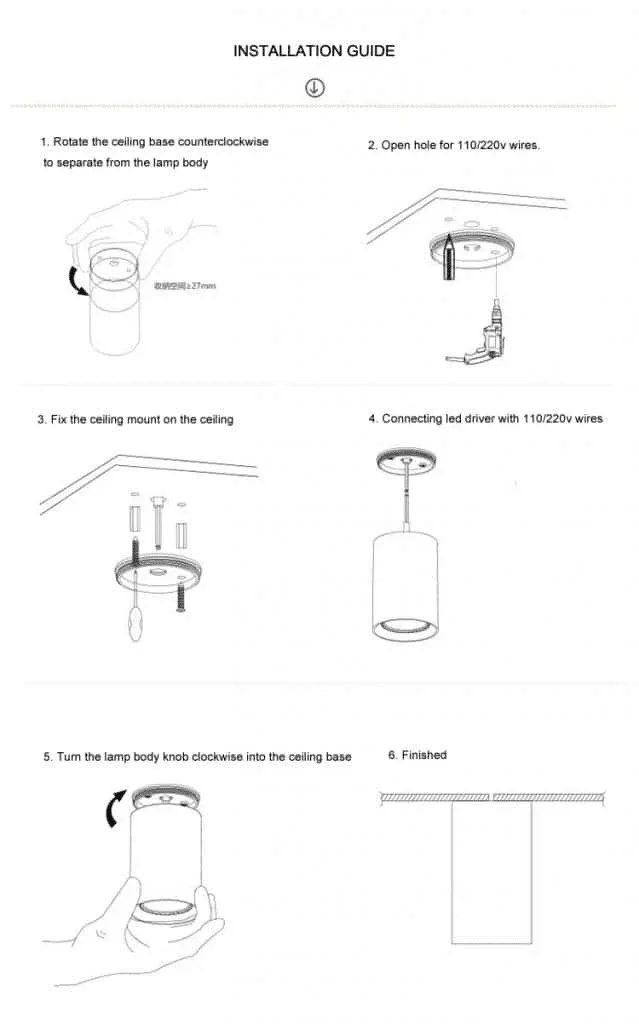

Afbeelding 1 · Montage
- Montagehandleiding
- 1. Draai bij uitgeschakelde voeding de plafondvoet linksom om deze van de behuizing los te maken.
- 2. Bereid de doorvoer van de voedingskabel voor. De afbeelding vermeldt 110/220 V; controleer de juiste spanning aan de hand van de gegevens van het geleverde model.
- 3. Bevestig het montagedeel aan het plafond.
- 4. Sluit de leddriver volgens de eigen handleiding aan op de 110/220V-voeding die bij de geleverde uitvoering past.
- 5. Draai de behuizing rechtsom om deze aan de plafondvoet te bevestigen.
- 6. Controleer de voltooide montage volgens de handleiding voordat u het armatuur inschakelt.
