Ledpanelen voor plafonds in kantoren en winkels

Vergelijk complete armaturen en hun documentatie. Bij een paneel met achterverlichting zitten de leds achter de diffusor; een constructie met randverlichting verdeelt het licht via een lichtgeleidingsplaat. De constructiewijze alleen bepaalt de kwaliteit niet.

Eigenschap	Paneel met randverlichting	Paneel met achterverlichting
Ledlichtbron	SMD2835 met opgegeven 0,2 W per chip	Bevestig het specifieke model
Lichtverdeling	Via een lichtgeleidingsplaat	Leds en lenzen achter de diffusor
Opgegeven dikte	8, 9, 10 of 12 mm	30, 45 of 55 mm
Materialen	Frame, PS-diffusor, PMMA-lichtgeleider, reflector en afdekplaat	Frame, PS-diffusor en basis; zonder lichtgeleider
Opgegeven lichtrendement	80-140lm/W	80-120lm/W
Assemblage van onderdelen (SKD)	Bevat lichtgeleider en reflector	Controleer de bevestiging van lens en diffusor
Kosten	Afhankelijk van de configuratie	Afhankelijk van de configuratie
Materiaalcontrole	Bestendigheid van de lichtgeleider tegen vergeling	Lensbevestiging

Afbeeldingsbeschrijving en tekst

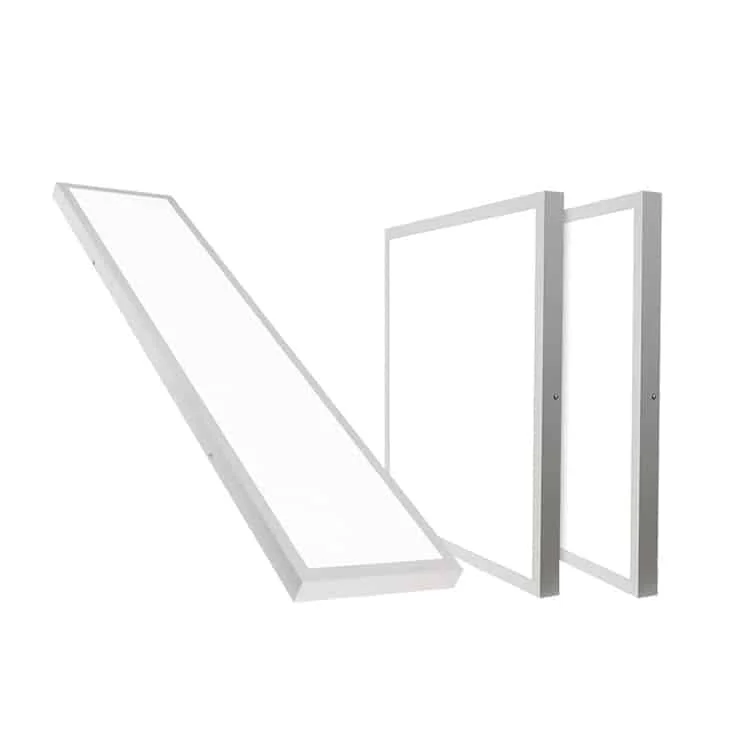

• Uitvoering met achterverlichting
• Uitvoering met randverlichting

De tabel beschrijft constructieverschillen; zij toont niet aan dat één type automatisch een hogere kwaliteit heeft.

Reserveer vóór selectie ruimte voor de driver en bevestig diffusor, lichtstroom en uitvoering. Dezelfde buitenmaten kunnen een andere lichtverdeling opleveren.

Het complete armatuur bestaat uit frame, lichtmodule, optiek, achterplaat en driver. Bepaal aan de hand van het gegevensblad of het rand- of achterverlichting heeft en beoordeel het geassembleerde product.

Controleer toleranties, plafondmodule en oplegging van het frame om de plafondpassing vast te stellen. De offerte moet exacte afmetingen en afwerking vermelden; kosten hangen af van configuratie en bestelling. De beschreven frames omvatten aluminium 6063, diktes van 8–12 mm en geanodiseerd zilver, wit of zwart als afwerking. Kleur is geen kwaliteitsklasse. Bevestig de specifieke uitvoering en de compatibiliteit met de draagconstructie.

Beoordeel verblinding met fotometrie en ruimtegeometrie. Eén materiaal of de markering UGR <19 garandeert niet in ieder kantoor hetzelfde resultaat. Bekijk bij een ingeschakeld paneel de lichtverdeling, donkere zones en oppervlakteafwerking. In een constructie met randverlichting werken lichtgeleider en diffusor samen. De bron noemt laservormgegeven, bedrukte of optisch getextureerde lichtgeleiders van 1,0, 1,2, 1,5, 2,0 en 3,0 mm en PS-diffusoren van 1,0, 1,2 en 1,5 mm. Bepaal het materiaal van de bestelde uitvoering. Dikte alleen geeft geen rangorde in kwaliteit of prijs; het gedrag van het complete armatuur is bepalend.

Het lichtrendement van de chip is niet dat van het complete armatuur inclusief driver en diffusor. Vraag lichtstroom, kleurweergave en thermische omstandigheden van de set op. De serie vermeldt Epistar-chips, aluminium printplaten met koperen circuits en SMD2835-, SMD4014- en SMD5630-behuizingen. Controleer de componenten per model; een fabrikantnaam of chipbehuizing vervangt geen paneelmeting.

Bevestig nieuwe gegevens bij wijziging van de optiek in plaats van dezelfde lichtstroom aan te nemen. Bij een paneel met randverlichting helpt reflecterende folie het licht naar de uitgang te sturen; beoordeel deze samen met lichtgeleider en diffusor.

Volg bij montage en onderhoud de behuizingsinstructies; pas het product niet aan voor onbevestigde kits. Controleer stijfheid, materiaal, bevestigingen en aansluitruimte aan de hand van de tekening. Bij een paneel met achterverlichting kan de basis deel uitmaken van de behuizing. Voor slanke uitvoeringen worden stalen en op aanvraag aluminium afdekplaten genoemd.

Zorg voor toegang zodat vervanging van de driver geen onnodige ingrepen in plafond of paneel vereist. Maak onderscheid tussen garantie, beschikbaarheid van onderdelen en opgegeven levensduur. Voor flikkering zijn meetgegevens nodig; onzichtbaarheid met het blote oog is geen meting. Bevestig de voorwaarden bij de vermelde 50.000 uur. De opties omvatten DONE, LiFud, Meanwell, GS, Boke en Eaglerise; identificeer bij levering het exacte model, de ingangsspanning en regeling.

Vergelijk vóór aankoop een proefmodel met dezelfde componenten als de bestelling met het gegevensblad van het complete armatuur.

De handelsnaam van een metaal of polymeer beschrijft niet alle mechanische, optische en thermische eigenschappen.

Controleer toegang tot de aansluiting, uitlijning van kap en optiek, frameafwerking en oplegging in het plafond.

Bepaal voor onderhoud de vervangende driver en de bedrijfsomstandigheden die de opgegeven levensduur ondersteunen.

Vergelijk panelen met rand- en achterverlichting bij dezelfde afmetingen en testomstandigheden.

Controleer vanuit de werkpositie de reflecties op de beeldschermen die worden gebruikt.

Voor vergelijking van de lichtstroom is een meting of fotometrie van het complete paneel met diffusor nodig. Materiaaltransmissie of chiprendement vervangt deze gegevens niet.

Plaats eerst de werkplekken op de tekening en controleer de plafondconstructie.

Geef ophanging of oplegging, plafondmodule en de vrije ruimte boven het armatuur in het plan aan.

Bevestig de inpassing met een maattekening, ook als de formaatnaam passend lijkt voor de beschikbare ruimte.

Controleer de aangeboden driver, montagekits en toekomstige toegang.

Vraag bij maatwerk de documenten van het definitieve armatuur op, naast die van het basismodel.

Vergelijk bij een voorbeeld van een kantoorrenovatie in Nederland de opties zonder de posities van bureaus en beeldschermen te veranderen.

Controleer eerst de buitenmaten en de uitsparing of oplegruimte in het plafond. Meer watt garandeert geen passing of gelijke lichtverdeling. De serie noemt het formaat 2 × 2 voet tot 60 W, ronde panelen van 2–10 inch met vermogens van 5, 7, 9, 12, 15, 18, 24 en 30 W, en rechthoekige panelen van 40 W bij 1200 × 300 mm en 60 W bij 1200 × 600 mm. Het handelsformaat 600 × 600 mm kan in werkelijkheid 595 × 595 mm en 40 W zijn; voor een andere plafondmodule wordt ook 620 × 620 mm genoemd. Dit zijn voorbeeldconfiguraties, geen verplichte gelijkwaardigheden tussen fabrikanten. Het definitieve productgegevensblad is bepalend.

Maak in de vergelijkingstabel onderscheid tussen vermogen, uitsparingsmaten en buitenmaten.

Controleer bij een systeemplafond vóór bestelling de exacte oplegtekening.

Een aangepast paneel vereist een definitief gegevensblad; de moduleopstelling en driver kunnen afwijken van de standaard.

Stem de werkplekken aan het begin af op de werkelijke plafondindeling.

Leg de beschikbare bovenruimte, plafondmodule en opleg- of ophangverbindingen vast.

Laat een vakbekwame installateur het paneel spanningsloos monteren volgens de instructies van paneel en kit. Kies pendel-, inbouw-, opbouw- of klemmontage uitsluitend als het model de bijbehorende accessoires accepteert.

Controleer ruimte en toegang voor driver en aansluitingen voordat het plafond wordt gesloten. Bevestig bij een systeemplafond de draagkracht en oplegging van het frame; de formaatnaam betekent niet dat elk profiel compatibel is.

Stel ophanglengte en waterpasstand af binnen de grenzen van de passende kit. Bepaal de bevestigingspunten aan paneel en plafond. De kabeltekening toont een configuratie die moet worden vergeleken met de handleiding van het gekozen apparaat.

Bevestig bij opbouwmontage eerst driverruimte, bescherming en toegang tot de aansluiting. Controleer daarna frame en montagemethode. De tekening van het plaatsen van het paneel is een visuele leidraad en vervangt niet de werkvolgorde van de fabrikant.

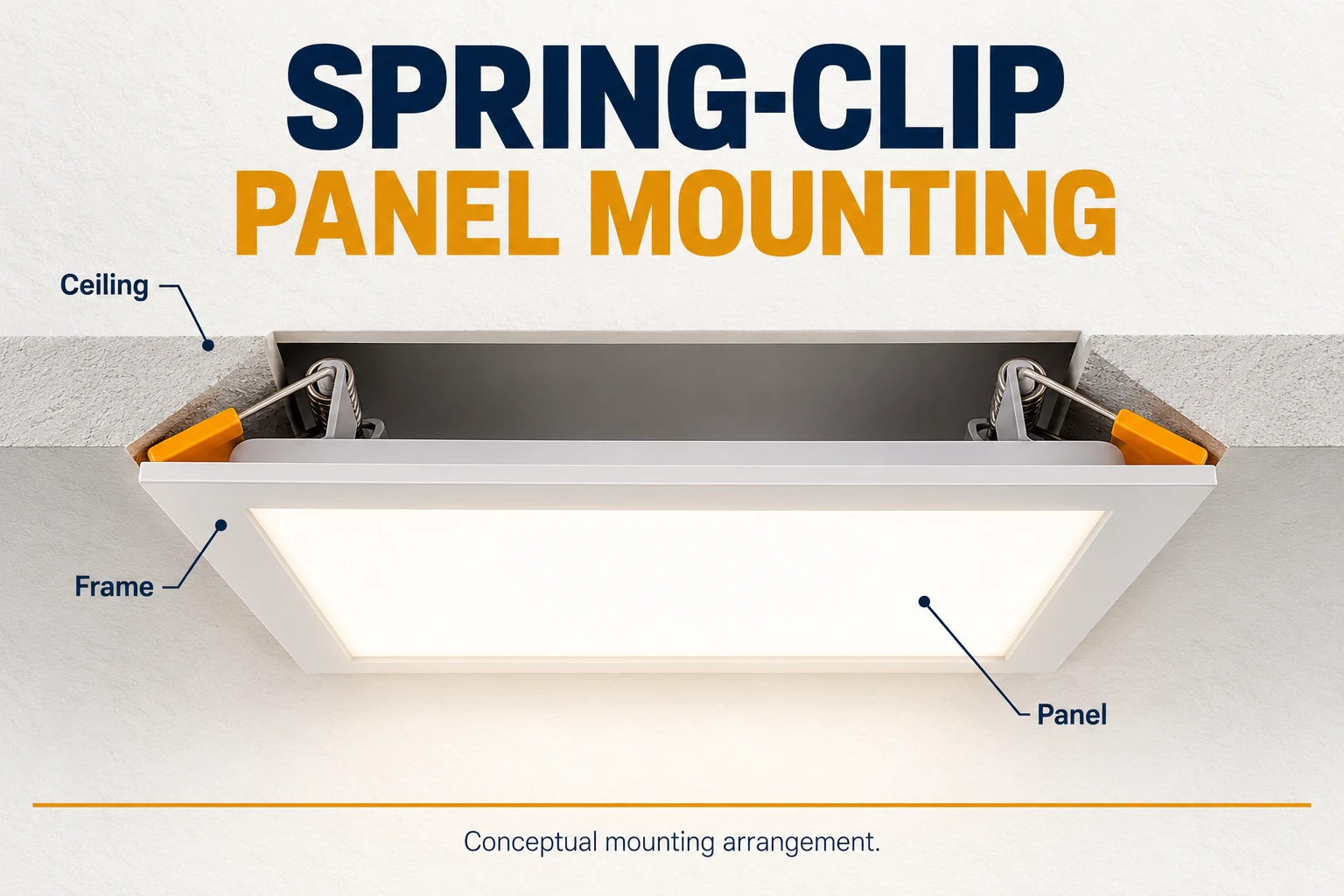

Bewaar de handleidingen van paneel en kit voor latere vervanging. Beschouw een andere bevestiging niet als compatibel alleen omdat deze in de behuizing past. Een andere montagemethode vereist passende accessoires en handelingen. Controleer bij een uitvoering met klemmen de uitsparing, plafonddikte en bevestigingspunten.

Afbeeldingsbeschrijving en tekst

• verlichtingspaneel
• plafondbevestigingen
• staalkabels
• OPHANGPUNT op het paneel

Afbeeldingsbeschrijving en tekst

• Stap 2 in het schema: sluit de driver spanningsloos aan en plaats het ledpaneel volgens de handleiding.

Controleer vóór montage de draagkracht, het plafondsysteem en de compatibiliteit van de kit met het gekozen paneel.

De nominale catalogusmaat is onvoldoende om de oplegging op de draagconstructie te bevestigen.

Reserveer toegankelijke ruimte voor voeding en aansluitingen.

Kleurtemperatuur beschrijft de uitstraling van wit licht in kelvin. Zij vormt geen automatische regel voor woningen, werkplaatsen of kantoren en bewijst op zichzelf geen effect op stemming, aandacht of veiligheid. De serie vermeldt koel wit van 6000–6500 K, neutraal wit van 4000–4500 K en warm wit van 3000–3200 K. Bevestig vóór bestelling de beschikbaarheid voor de exacte uitvoering.

Controleer vanuit de gebruiksposities reflecties op beeldschermen en glanzende oppervlakken; een andere kelvinwaarde verhelpt deze mogelijk niet. Beoordeel ook verlichtingssterkte, gelijkmatigheid en verblinding. Bekijk met een proefmodel meubels, wanden en voorwerpen samen met de overige verlichting. Zo kunt u de lichtkleur afstemmen op materialen en activiteiten.

Bewaar de exacte bestelconfiguratie voor vervanging. Vraag bij panelen naast elkaar en bij uitbreidingen naar de kleurtolerantie; dezelfde kelvinwaarde garandeert geen identieke uitstraling. Maak ook onderscheid tussen kleurtemperatuur en kleurweergave-index.

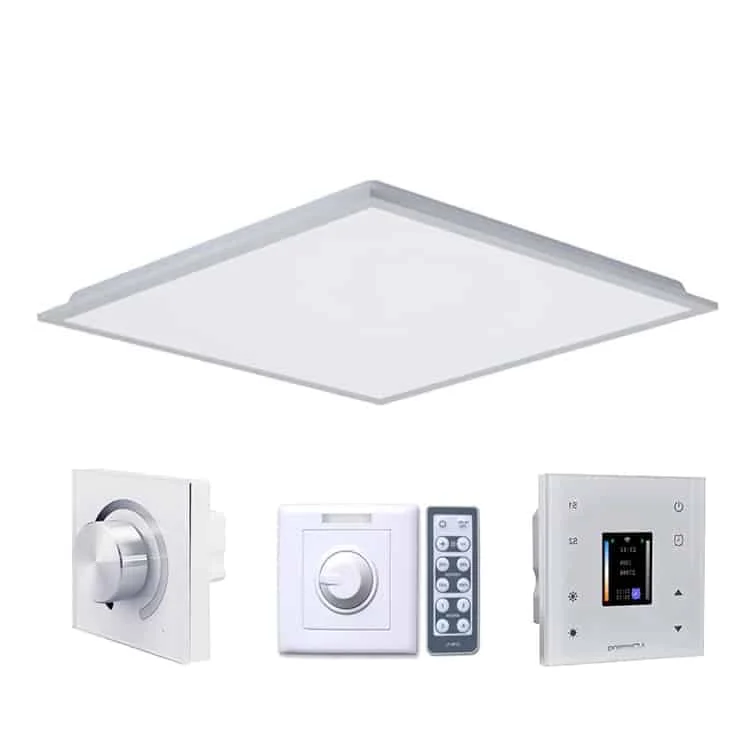

Leg componenten en begininstellingen vast in de opleverdocumenten. Bepaal welke parameters de gebruiker kan wijzigen en welke bij inbedrijfstelling worden vastgelegd. Bekijk afstandsbediening, driver en regelmethode; een schakelaar voor kleurkeuze verschilt van dynamische kleurtemperatuurregeling.

Vergelijk offertes onder dezelfde voorwaarden. Het resultaat van een proefmodel geldt niet automatisch voor een andere configuratie. Vraag indien de berekening dit vereist de fotometrie van de gekozen optiek en lichtkleur op; stem selectie, montage en onderhoud op elkaar af.

Stem de lichtkleur af op de oppervlakken in de ruimte en het licht van andere armaturen.

Bepaal de kleurtolerantie bij armaturen naast elkaar. De nominale kleurtemperatuur alleen zorgt niet voor een visuele overeenkomst tussen producten.

Voor beoordeling van verblinding zijn fotometrie en berekeningsaannames voor de werkelijke werkposities en geometrie nodig. Het productetiket vervangt de ruimteberekening niet.

Vergelijk testtemperatuur en criterium voor lichtstroombehoud en maak onderscheid met de commerciële garantie. Zo kunt u elke opgave aan de betreffende configuratie koppelen.
