COB of SMD? Vergelijk het complete ledarmatuur

Bepaal eerst welk licht op het doeloppervlak nodig is en vergelijk daarna complete armaturen die dat leveren. COB en SMD zijn geen twee universele kwaliteitsniveaus. Naast de ledbehuizing beïnvloeden optiek, driver en koellichaam het resultaat. De maatvoorbeelden helpen technische documentatie te lezen en vervangen geen modelgegevens over rendement, kleur en levensduur of de benodigde proef.

1. Productie- en assemblagemethoden verschillen

• SMD: de ledbehuizing wordt als op het oppervlak monteerbaar onderdeel gemaakt en op de printplaat geplaatst. Materialen, interne verbindingen en tests hangen af van het componentontwerp.
• COB: meerdere ledchips worden op een gezamenlijke drager gecombineerd met verbindings- en inkapselingsmaterialen. De exacte productiemethode verschilt per fabrikant en model.

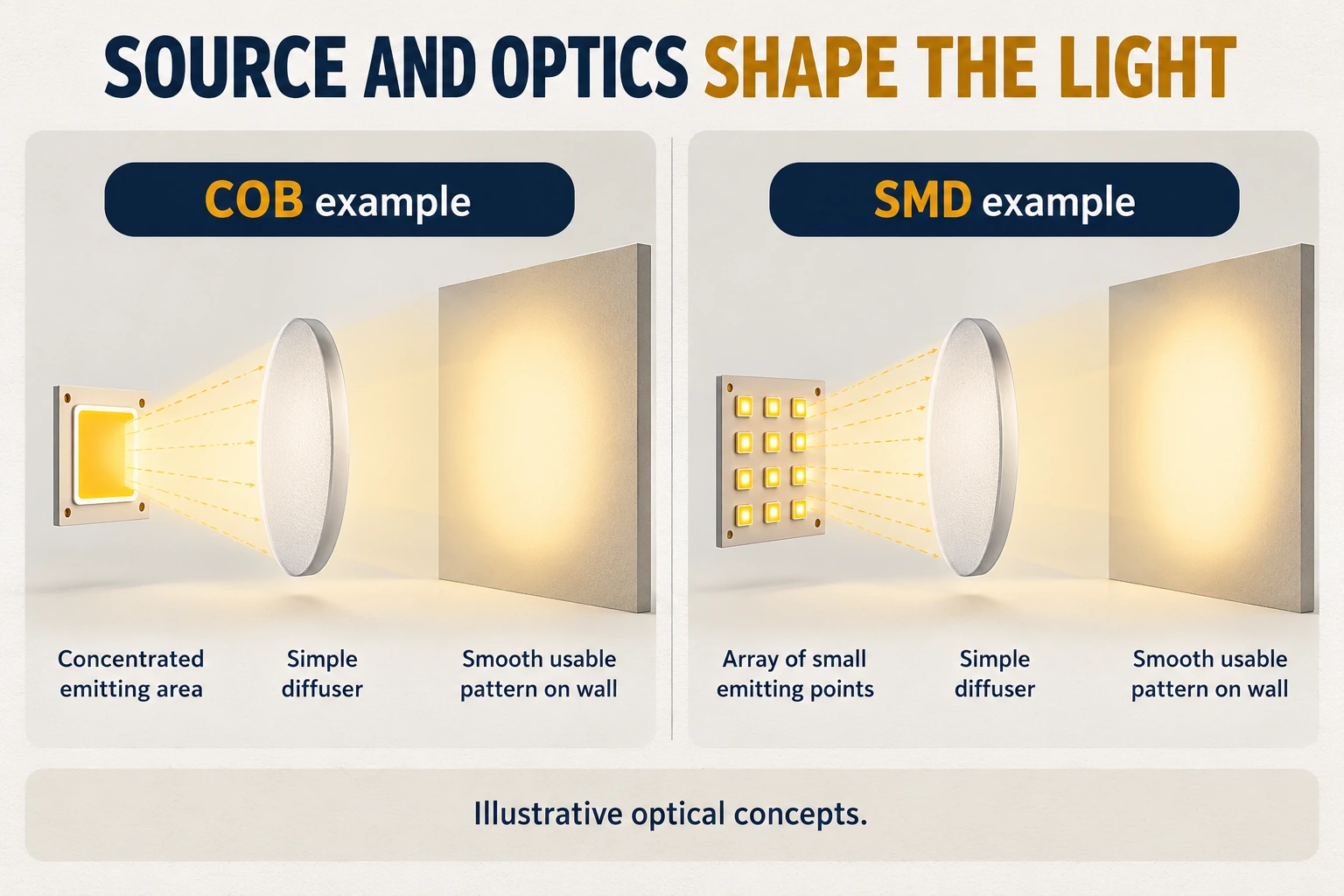

2. Het volledige optische systeem bepaalt het lichteffect

• Lichtverdeling ontstaat uit de samenwerking tussen emitters en optiek.
• Beoordeel voor verblinding luminantie, afscherming en installatiegeometrie.
• Controleer gelijkmatigheid zowel in het armatuur als in de ruimte; deze volgt niet uit alleen de naam COB of SMD.

Verwacht geen gelijkmatige bundel of afwezigheid van verblinding op basis van alleen het componenttype. Bij een SMD-opstelling kunnen punten zichtbaar blijven als diffuser en afstand het licht onvoldoende mengen. COB kan een compacter lichtgevend gebied vormen, maar vereist nog steeds geschikte optiek.

3. Ledbehuizingen en plaatsing van emitters

• SMD: ledcomponenten worden op de printplaat gemonteerd en kunnen over meerdere lichtgevende punten worden verdeeld.
• COB: meerdere chips, in het schema met N aangeduid, worden op een gezamenlijke drager gecombineerd. Er kan een geconcentreerd lichtgevend oppervlak ontstaan; gelijkmatigheid hangt af van het ontwerp.

4. Warmteafvoer

Controleer of het ontwerp aan de temperatuurgrenzen van de componenten voldoet. Chips combineren in COB neemt de af te voeren warmte niet weg. Omgeving, componentbehuizing, printplaat, contactlagen en koellichaam dragen bij aan de totale thermische weerstand.

Voor een koelingsvergelijking zijn temperatuur, vermogen en montagevoorwaarden van beide armaturen nodig. SMD’s over een groter oppervlak verdelen kan de warmteverdeling veranderen, maar bewijst op zichzelf geen betere koeling.

5. Toepassingen

Tot de productvoorbeelden behoren downlights en buitenarmaturen . Kies op basis van geverifieerde prestaties van het complete armatuur. 50 W voor COB en 2000 W voor SMD zijn geen technologische grenzen, maar specifieke ontwerpvoorbeelden. Beide opbouwen kunnen in verschillende productfamilies worden gebruikt.

6. Kleurweergave-index (CRI)

Bijbehorend artikel: Kleurweergave-index. Vergelijk voor iedere component en bedrijfstoestand kleurtemperatuur, Ra en zo nodig R9. Ken SMD niet automatisch Ra 70–80 en COB Ra 90–97 toe; beide constructies kennen verschillende kleuropties.

Eigenschap	COB	SMD
Constructieve integratie	Meerdere chips gecombineerd op een gezamenlijke drager	Ledcomponenten gemonteerd op een printplaat
Optiek	Kan de vorming van een geconcentreerd lichtgevend oppervlak vergemakkelijken	Maakt verdeling van lichtgevende punten volgens het ontwerp mogelijk
Warmtehuishouding	Afhankelijk van componentbehuizing, contactlagen en koellichaam	Afhankelijk van printplaat, plaatsing en koellichaam
Kleur en rendement	Volgens modelgegevens en testvoorwaarden	Volgens modelgegevens en testvoorwaarden
Toepassing en kosten	Vergelijk het complete armatuur voor het project	Vergelijk het complete armatuur voor het project

Wat is een op het oppervlak gemonteerde SMD-led?

SMD verwijst naar onderdelen die binnen SMT-technologie op het oppervlak worden gemonteerd. Eén behuizing kan één chip of een beperkt aantal chips bevatten.

Ontwerp de component voor de gewenste lichtverdeling samen met diffuser, reflector of lens. De oorspronkelijke lichtverdeling van de component is slechts het uitgangspunt van de armatuuroptiek.

De tabel vergelijkt voorbeeldbehuizingen. Door hun plaatsing op de printplaat kunnen modules met verschillende vermogens worden gemaakt.

Voorbeeldcomponenten: controleer het gegevensblad van iedere component	SMD LED 3030	SMD LED 2835	SMD LED 5050
Afmetingen	3.0*3.0*0.52mm	2,8 × 3,5 × 0,8 mm	5.0*5.0*1.6mm
Vermogen	1 W per eenheid	De bron noemt opties van 0,2 W, 0,5 W en 1 W per eenheid. Controleer het vermogen van de gekozen component.	De bron bevat opties van 0,2 W en daarnaast 3–5 W per eenheid. Dezelfde behuizingsvorm maakt deze onderdelen niet uitwisselbaar.
Spanning en stroom	Voorbeeldwaarden zijn 6,2 V en 150 mA; ook 3,2 V en 300 mA worden genoemd. Controleer het exacte model.	Voorbeelden: bij 0,2 W 3,2 V en 60 mA; bij 0,5 W 150 mA; bij 1 W 300 mA.	Bij 0,2 W 3,2 V en 60 mA;
Lichtstroom	Voorbeeldlichtstroom: 110–160 lm per eenheid; het hoogste bronvoorbeeld is 200 lm.	Voor het type van 0,2 W 24–36 lm per eenheid; bij 0,5 W 55–70 lm; bij 1 W 110–140 lm.	De bron noemt voor 0,2 W 24–28 lm per eenheid en voor varianten van 3–5 W een rendement van 200 lm/W. Lichtstroom en lichtrendement zijn verschillende grootheden; controleer de componentdocumentatie.
Fabrikanten genoemd in de bron	LUMINUS, Osram, Bridgelux	Osram, EPISTAR, Bridgelux	CREE, Bridgelux, PHILIPS
Toepassingen	Straatverlichting, schijnwerpers en highbayarmaturen	Het type van 0,2 W kan vooral in T8-ledbuizen en lampen worden gebruikt; voorbeelden van 0,5 W in panelen en downlights; voorbeelden van 1 W in ledschijnwerpers, ledhighbayarmaturen en straatverlichting.	Voorbeelden zijn SMD5050 van 0,2 W in strips van 12 of 24 V DC en opties van 3–5 W in: sportveldschijnwerpers en krachtige straatarmaturen

Voorbeelden van armaturen met SMD-leds

• SMD-ledlijnarmaturen
• SMD-inbouwspot
• SMD3030-ledstraatarmatuur
• Ledschijnwerpers met SMD- of COB-opbouw

Wat betekent COB (chip on board)?

N in het COB-schema geeft het aantal gecombineerde chips aan. De chips worden direct op een gezamenlijke drager geïntegreerd met verbindingen en beschermende/optische materialen passend bij het ontwerp.

Beoordeel bundelzachtheid en verblinding aan de hand van afscherming, lens, reflector en kijkpositie. Het geconcentreerde lichtoppervlak van COB kan sommige optische oplossingen vergemakkelijken, maar de behuizingsvorm garandeert op zichzelf geen afwezigheid van hinder.

Vergelijk de totale projectkosten inclusief montage, optiek en warmteafvoer, naast de component. Bij hetzelfde lichtresultaat is COB niet altijd goedkoper dan SMD.

Controleer stroom, afmetingen en temperatuurvoorwaarden per model. De bron noemt COB-voorbeelden van 11–60 mm en vermogens boven 3 W; dit zijn geen algemene grenzen van het formaat.

Eigenschappen van COB-ledmodules

• Een geconcentreerd lichtgevend oppervlak dat specifieke optische oplossingen kan vergemakkelijken.
• Keuze van vermogen, kleur en stroom volgens de componentdocumentatie.
• Lichtstroombehoud en levensduur hangen af van temperatuur en testvoorwaarden; COB garandeert geen 95% behoud na 50.000 uur.
• Kleurweergave en rendement hangen af van het model en zijn geen automatische eigenschappen van het componenttype.

Voorbeelden van armaturen met COB-modules

• CREE COB-leddownlight CRI90
• Schijnwerpers met COB-ledmodules
• COB-ledstraatarmatuur
• Ledschijnwerpers met SMD- of COB-opbouw

Vraag of het geplande onderhoud de module, driver of het complete armatuur betreft. Bewaar compatibele onderdeelcodes en montagevoorwaarden. Dat twee reserveonderdelen COB of SMD heten, betekent niet dat ze uitwisselbaar zijn.

Vergelijk de bundelvorm op hetzelfde doelvlak

Plaats kandidaat-armaturen op de geplande afstand en bekijk bundelranden, overlap en schaduwen. Gebruik dezelfde visuele taak als referentie. Geconcentreerde en verspreide bronnen kunnen met verschillende optiek dezelfde taak vervullen; de componentnaam bepaalt het resultaat niet op zichzelf.

Kies voor een etalage en magazijngang niet volgens dezelfde criteria

In een etalage kunnen smalle accenten en productkleur vooropstaan, terwijl in een magazijngang lichtverdeling en montagehoogte bepalend zijn. Dit zijn geen verplichte taken voor COB of SMD. Vergelijk in beide ruimten de fotometrie en werkelijke bedrijfsvoorwaarden van het gekozen armatuur.

Vraag opnieuw gegevens als een component in hetzelfde model verandert

Een andere ledmodule of driver kan in dezelfde buitenbehuizing ander licht- en temperatuurgedrag opleveren. Leg de volledige configuratie vast in de orderbevestiging. Controleer bij een alternatief onderdeel niet alleen behuizingsmaat, maar opnieuw stroom, optische compatibiliteit, kleurgegevens en vereiste tests.

Baseer de beslissing op licht, kleur en thermische gegevens op het doelvlak. Bekijk voor een gelijkmatig oppervlak lichtmenging en ledopstelling en voor een duidelijk accent de optiek en zichtbare brongrootte. COB of SMD is een zinvolle keuze voor zover het aan deze ontwerpbehoeften voldoet. Fotometrie, driver en onderdeelcodes vastleggen geeft een betere onderhoudsbasis dan kwaliteit afleiden uit de componentnaam.
