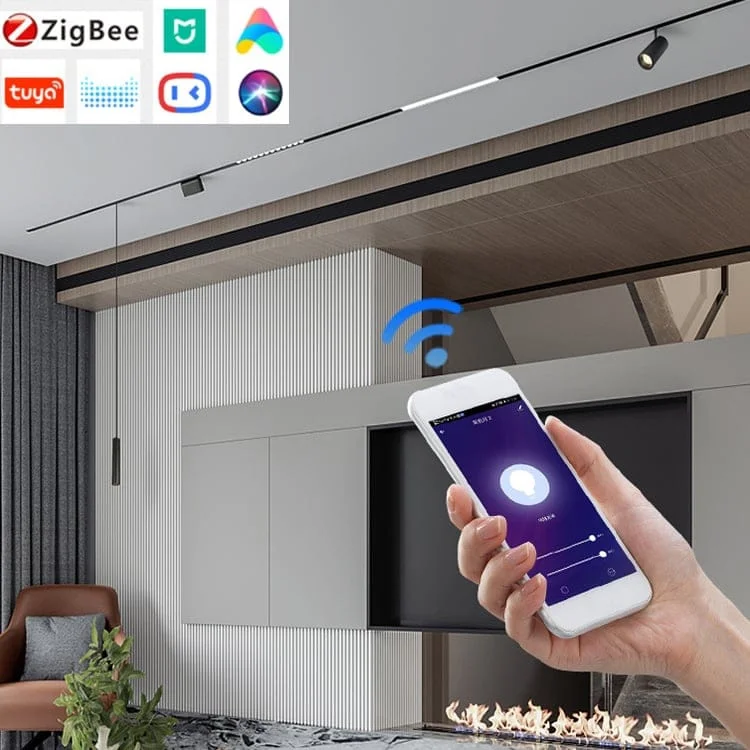

Slimme magnetische rail met Zigbee-gateway en Tuya

Controleer de compatibiliteit van rail, voeding, gateway en modules voordat u de installatie voor een woning of winkel samenstelt. Binnen de 48V-DC-serie kunt u lineaire modules, kantelbare of richtbare spots, modules met honingraatraster en pendels combineren. De bediening biedt helderheidsregeling en 3CCT-witlichtkeuze. Ondersteuning voor Google Home of Amazon Alexa is afhankelijk van het geleverde systeem; Zigbee-bediening via Tuya vereist een compatibele gateway.

Eigenschappen

  • DC-laagspanningsvoeding: controleer de nominale spanning in het technische gegevensblad van het bestelde systeem. Voeding, rail en modules moeten op dezelfde spanning werken; onderdelen voor 24 V DC en 48 V DC zijn niet onderling uitwisselbaar.
  • Elektrische beschermingsklasse: Klasse III
  • Slimme bediening: regel via Tuya de helderheid, tijdschema’s en scènes met een compatibele Zigbee-gateway en apparaten; controleer de beschikbare spraakfuncties
  • Dimbaar: pas het licht aan de gewenste sfeer of activiteit aan
  • Magnetische montage: plaats of verplaats modules spanningsloos volgens de instructies. Controleer de M20- of M35-railserie en de compatibiliteit
  • Aanpasbaar ontwerp: Met de rail kunt u verschillende modules combineren voor algemene verlichting en accenten in woningen, kantoren en winkels.
  • Systeemcompatibiliteit: werkt samen met Zigbee-apparaten waarvan de compatibiliteit is bevestigd
  • Leveringsomvang: vraag de onderdelenlijst op waarin armaturen, rails, accessoires en gateway staan; ga er niet van uit dat alles is inbegrepen
Vraag een offerte aan

Drie railoplossingen voor het dimbare magnetische systeem

De witte of zwarte rails worden beschreven in lengtes van 1000, 2000 en 3000 mm. Vergelijk met de bijbehorende accessoires inbouwmontage, randloze montage, opbouw aan wand of plafond en pendelmontage met stalen kabels. Moet u het profiel voor het traject inkorten, controleer dan eerst of dit voor de serie is toegestaan en hoe het moet gebeuren.

Magnetische inbouwrail: montagegegevens
Opbouw- of pendelmontage van een magnetische rail
Montage van een randloze magnetische rail — aanzicht 2
Slimme dimbare magnetische railarmaturen

Slimme magnetische armatuuropties voor het samenstellen van het systeem

  • Slimme dimbare lineaire modules: 10 / 20 / 30 W
  • Magnetische spots met honingraatraster: 6 / 12 / 18 / 24 / 30 W
  • Slimme magnetische Zigbee-railspots: 10 / 15 / 20 / 30 W
  • Kantelbare magnetische spots: 6 / 12 W
  • Magnetische pendels: 5 / 7 / 10 W.

Hoe koppelt u magnetische armaturen aan de Zigbee-gateway?

We bevestigen de bestelling van modules en rails nadat de compatibiliteit met de Zigbee-gateway is gecontroleerd. Voor het koppelen volgen we de procedure van het geleverde systeem.

Vóór de installatie vragen we de handleiding van dit model op. De video op de pagina gebruiken we als aanvullende informatie.

Vraag documentatie aan
Neem contact op om technische documenten aan te vragen

U kunt de demonstratie op YouTube bekijken.

Bedieningstype: Tuya Zigbee

Gateway

Kies de gateway voor slimme bediening

Bij het dimensioneren van de regeling controleren we het bereik en de werkelijke capaciteit van de gateway. De documentatie noemt circa 30–50 armaturen voor de draadloze uitvoering en 50–100 voor de bekabelde uitvoering. We kiezen een Zigbee-model dat bij de installatieomstandigheden past; deze aantallen zijn geen universele grenzen voor elk apparaat.

Spraakbediening

Google Home of Amazon Alexa kan worden geïntegreerd als het geleverde systeem deze functie ondersteunt en aan een compatibele Zigbee-gateway is gekoppeld.

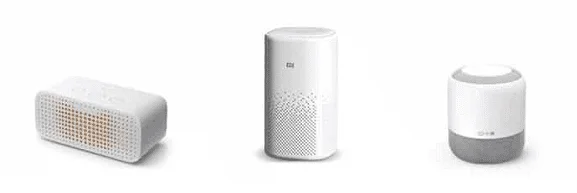

Spraakopdrachten

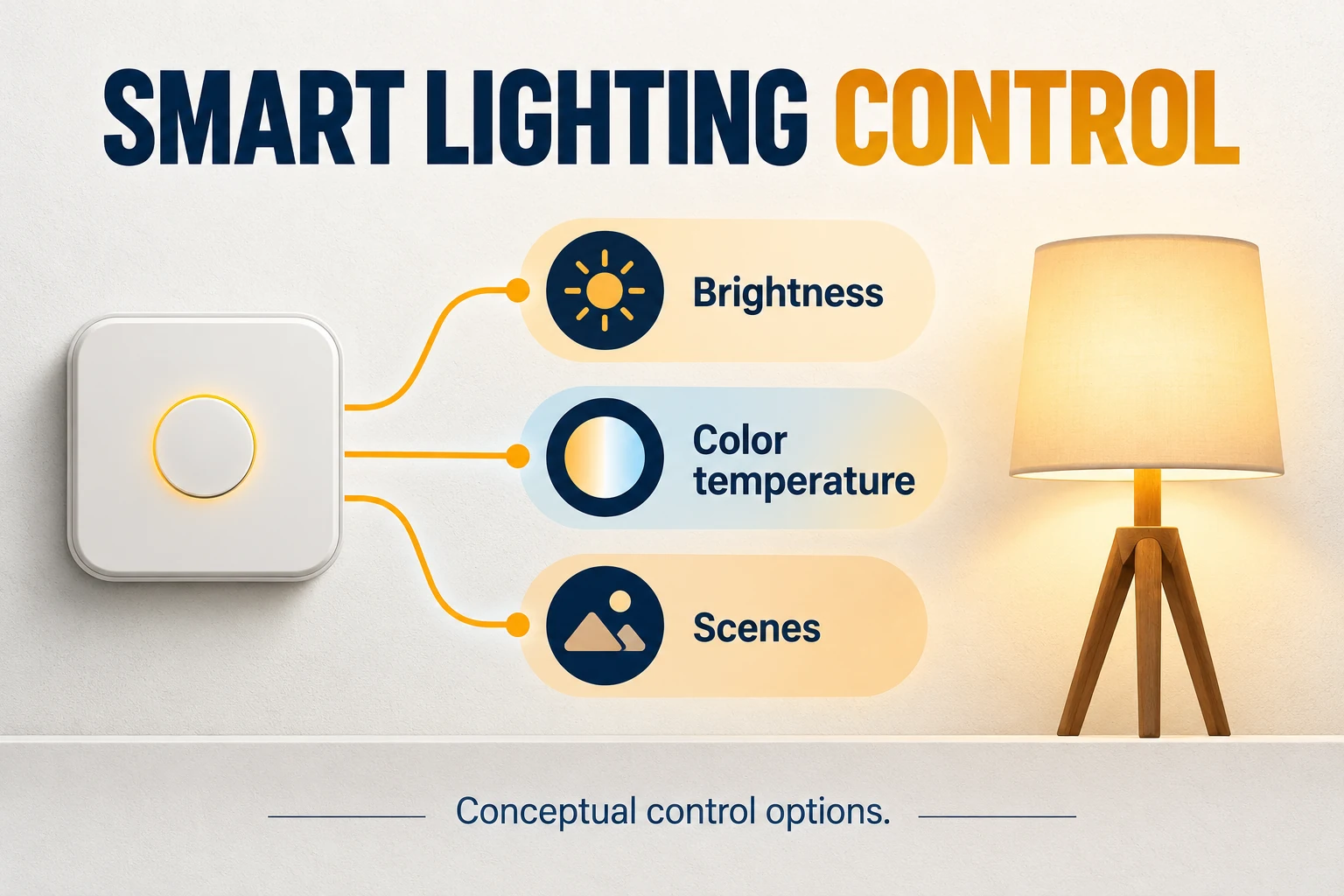

smart lighting control options overview

Tuya-app

In Tuya kunt u de ondersteunde aan-uit-, helderheids- en kleurtemperatuurfuncties gebruiken en tijdschema’s en scènes maken. Om bijvoorbeeld tijdens een reis uw woning in Amsterdam op afstand te bedienen, zijn een gateway en internetverbinding nodig. Dit is een gebruiksvoorbeeld; controleer de beschikbare functies voordat u het systeem kiest.

Slim bedieningspaneel voor verlichting

Controleer de functies van het paneel. Afhankelijk van het model zijn groepen, scènes, helderheid en kleurtemperatuur te regelen. Bevestig dat spraakbediening uitdrukkelijk in het technische gegevensblad wordt ondersteund.

Slim lichtbedieningspaneel

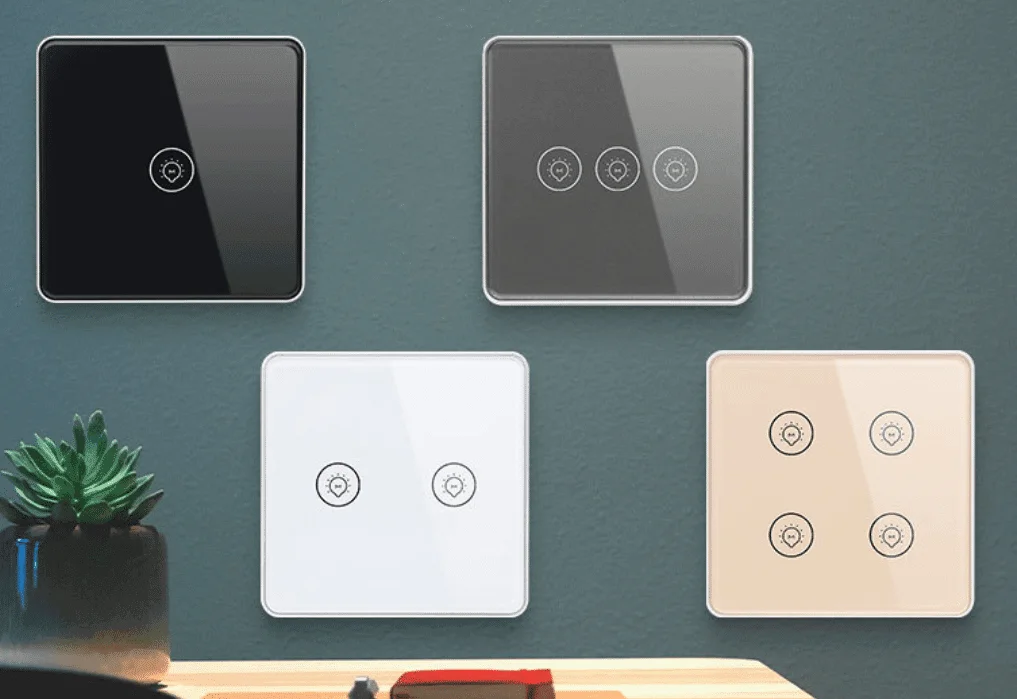

Slimme schakelaar met zelfklevende bevestiging

Draadloze slimme Zigbee-schakelaar

Met een compatibele bediening kunt u gekoppelde armaturen in- en uitschakelen. U kunt de bediening met 3M-kleefmateriaal aan de wand bevestigen. Controleer het voedingstype en welk schakelaarmodel bij het systeem past.

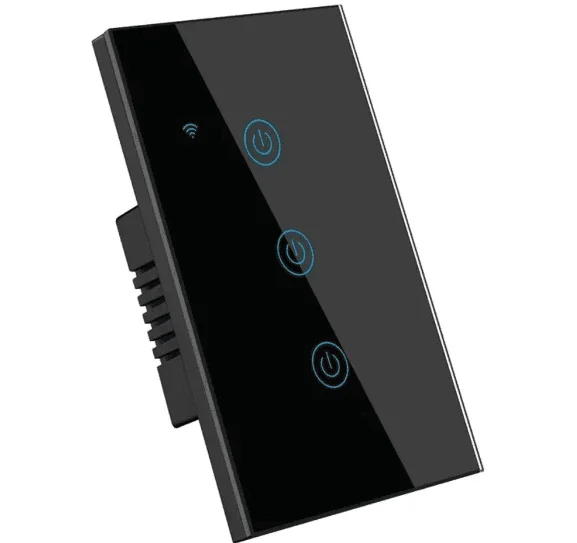

Slimme wandschakelaar

In het project maken we onderscheid tussen het onderbreken van de voeding en een digitaal uitschakelcommando. Een compatibele slimme bediening kan, als de configuratie dit toestaat, een uitschakelcommando sturen terwijl het armatuur gevoed blijft. Wanneer een traditionele schakelaar de voeding onderbreekt, reageert het systeem niet meer op de app of spraakopdrachten. Voordat we een bestaand apparaat vervangen, controleren we het schema en de armatuurcompatibiliteit. Een bedrade schakelaar sluiten we aan volgens de handleiding van het eigen model.

Wandschakelaar

Veelgestelde vragen

Voor onderhoud bewaren we de onderdelenlijst en koppelingsinstructies van het geleverde systeem. We controleren wat in de bestelling is inbegrepen en nemen niet aan dat de slimme optie alle accessoires omvat. Vóór aankoop bevestigen we de driver, gateway en modelcompatibiliteit. In de aanvraag vermelden we het platform en bedieningstype.

We behandelen faseafsnijding/-aansnijding, analoge en digitale ingangen als verschillende oplossingen. We vragen naar een bevestigde combinatie van driver en bediening, het laagste dimniveau en het inschakelgedrag. We stemmen het armatuurprotocol af op de installatie en vermelden bij de bestelling de optie die bij het gekozen model past.

Bij vervanging delen we de werkelijke afmetingen van het armatuur; hetzelfde vermogen betekent niet dezelfde behuizingsmaat. We controleren de inpassing met een tekening, niet aan de hand van verhoudingen op foto’s. We vergelijken de afmetingen met de draagconstructie en beschikbare ruimte en bekijken verankeringen, kabelinvoeren en uitstekende onderdelen.

Dezelfde buitenbreedte betekent niet dat de contactpunten of elektrische eigenschappen overeenkomen. We vragen een compatibele combinatie van profiel, verbindingen, voeding en modules of schriftelijke bevestiging voor het bestaande systeem. Magnetische bevestiging is geen standaard voor compatibiliteit tussen merken; we controleren de serie, doorsnede, adapter en spanning.

We beoordelen de geschiktheid voor noodverlichting binnen het project; alleen de aanwezigheid van een accu is onvoldoende. We vragen het werkingsschema en de voorwaarden voor de opgegeven bedrijfsduur op. We onderscheiden de noodbedrijfswaarden van het normale vermogen en leggen de accu, bedrijfsduur en beschikbare lichtstroom of het vermogen vast.

Toepassingen

Met rails en modules uit een compatibele serie kunt u de binnenverlichting samenstellen. Bepaal eerst het traject, de voeding en de regeling om de juiste accessoires te kunnen kiezen.

Montagevoorbereiding

Vóór het afwerken van het plafond plannen we de rails, verbindingen, voedingspunten en toegang tot de voeding. We gebruiken uitsluitend onderdelen uit dezelfde serie waarvan de onderlinge compatibiliteit is bevestigd.

Selectiecriteria vóór bestelling

Om het volledige systeem te vergelijken vragen we een materiaallijst op met raildelen, verbindingen, voedingen, eindstukken en modules. We beschouwen de prijs van één spot niet als de kosten van de complete installatie.

We vragen een controle van de spanningsval op voor de geplande lengte en belasting. Daarmee kunnen de voedingspunten langs het traject worden bepaald.

Leddownlights

Toegankelijke tekst bij de informatie in de afbeeldingen

Afbeelding 1 — productinformatie

  • Montage van een magnetische inbouwrail.
  • 1. Bereid volgens het project de getoonde houten draaguitsparing in het systeemplafond voor.
  • 2. Plaats de rail in de uitsparing en bevestig de zijplaat met schroeven.
  • 3. Plaats de gipsplaat van het plafond.
  • 4. Breng de afwerkverf aan.

Afbeelding 2 · Productonderdelen

  • Magnetische rails voor opbouw- of pendelmontage.

Afbeelding 3 · Productonderdelen

  • Montage van een randloze magnetische rail.
  • 1. Maak de sleuf in de gipsplaat van het plafond.
  • 2. Plaats de randloze rail in de sleuf.
  • 3. Bevestig deze volgens de systeeminstructies met schroeven aan de plaat.
  • 4. Breng plamuur en afwerkverf aan.

Afbeelding 4 · Productonderdelen

  • Slimme dimbare serie: lineaire module, railspot, spot met honingraatraster, kantelbare spot en magnetische pendel.

Afbeelding 5 · Productonderdelen

  • Helderheidsregeling — dimmen
  • Instelbare kleurtemperatuur: de afbeelding vermeldt 2700 / 4500 / 6500 K; controleer de uitvoering
  • 6500 K — koelwit
  • 4000 K — neutraalwit
  • 3000 K — warmwit
