Magnetische ledrails: systemen en passende modules

Bewaar de complete onderdelenlijst, inclusief profielen, contacten, verbindingen, voeding en regeling; dit maakt latere uitbreiding eenvoudiger. Combineer lineaire, spot- en pendelmodules uitsluitend binnen een compatibel systeem. De beschreven familie bevat uitvoeringen van 24 of 48 V DC; bevestig de spanning van de specifieke serie samen met profielen en modules. Magnetische bevestiging maakt herindeling eenvoudiger, maar betekent geen universele compatibiliteit of toestemming om onder spanning te werken. Elk onderdeel moet overeenkomen met de montage-instructies.

Identificeer bij uitbreiding de adapter en rail en vraag schriftelijke bevestiging voor de combinatie. Controleer naast de afmetingen ook contacten, voeding en het borgmechanisme van de module. De vermelde series van 20 en 35 mm zijn niet onderling uitwisselbaar; ook dezelfde breedte garandeert niet hetzelfde systeem. Alleen het uiterlijk is onvoldoende.

Leg vóór aankoop de systeemfamilie en profielreferentie schriftelijk vast.

Kies het aantal modules op basis van lichtverdeling, railopstelling en toegestane belasting. Controleer de volledige set samen met de voeding. Er bestaat geen vast aantal armaturen per meter dat voor iedere installatie geldt.

Bestel profielen en spots als compleet systeem met een onderdelenlijst. Geef op de tekening railtrajecten, hoeken, lichtgroepen en toegang tot drivers aan. Kies inbouw, randloze inbouw, opbouw of pendelmontage passend bij het traject. Selecteer vervolgens modules, accessoires en voeding uit dezelfde compatibele serie.

Controleer bij verticale of wandmontage of de serie dit toestaat en welke verankeringen en moduleborgingen nodig zijn.

Bepaal de positie ten opzichte van de wand met een proefopstelling of fotometrie. Houd rekening met hoogte, bundelhoek en het gewenste effect op het oppervlak.

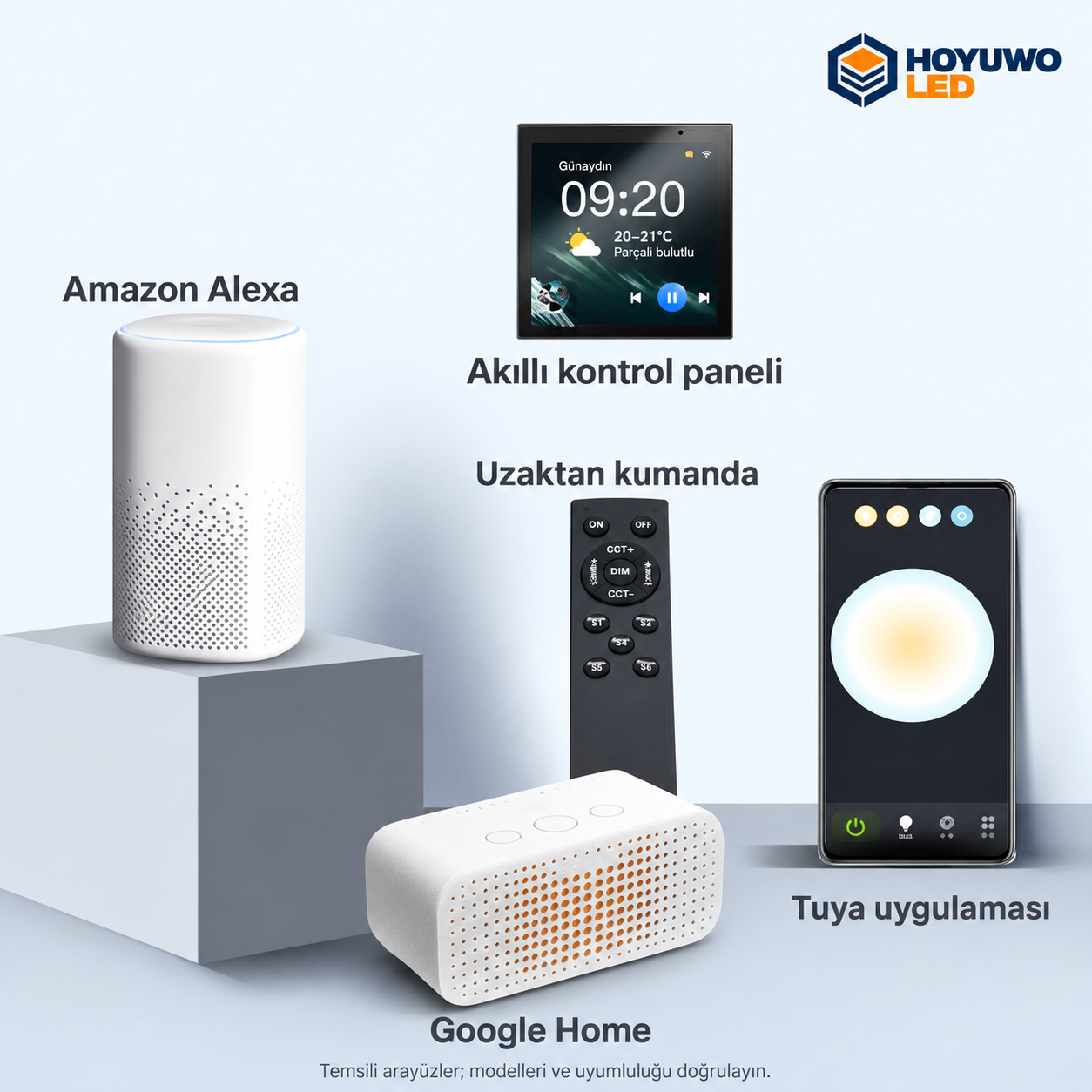

Controleer vóór toevoeging of vervanging van modules de koppelprocedure en de gedocumenteerde grenzen van de geleverde gateway. Geef het aantal apparaten en de groepsindeling op. Vergelijk netwerk, protocol en bedrijfsomstandigheden met het specifieke armatuur. De namen Tuya, Bluetooth of Zigbee staan niet voor één universele apparaatcapaciteit.

Gebruik de handleiding of video van het geleverde systeem, niet uitsluitend die van een vergelijkbare rail. Bepaal de accessoires voor de gekozen montagemethode. Voordat het plafond wordt gesloten, moet de installateur bevestigingen, aansluitingen, voeding en onderhoudstoegang controleren. De eisen van de specifieke serie zijn van toepassing.

Sla vóór het resetten groepen en scenario’s op, zodat u de instellingen kunt herstellen. Volg daarna de procedure voor de gebruikte driver en gateway.

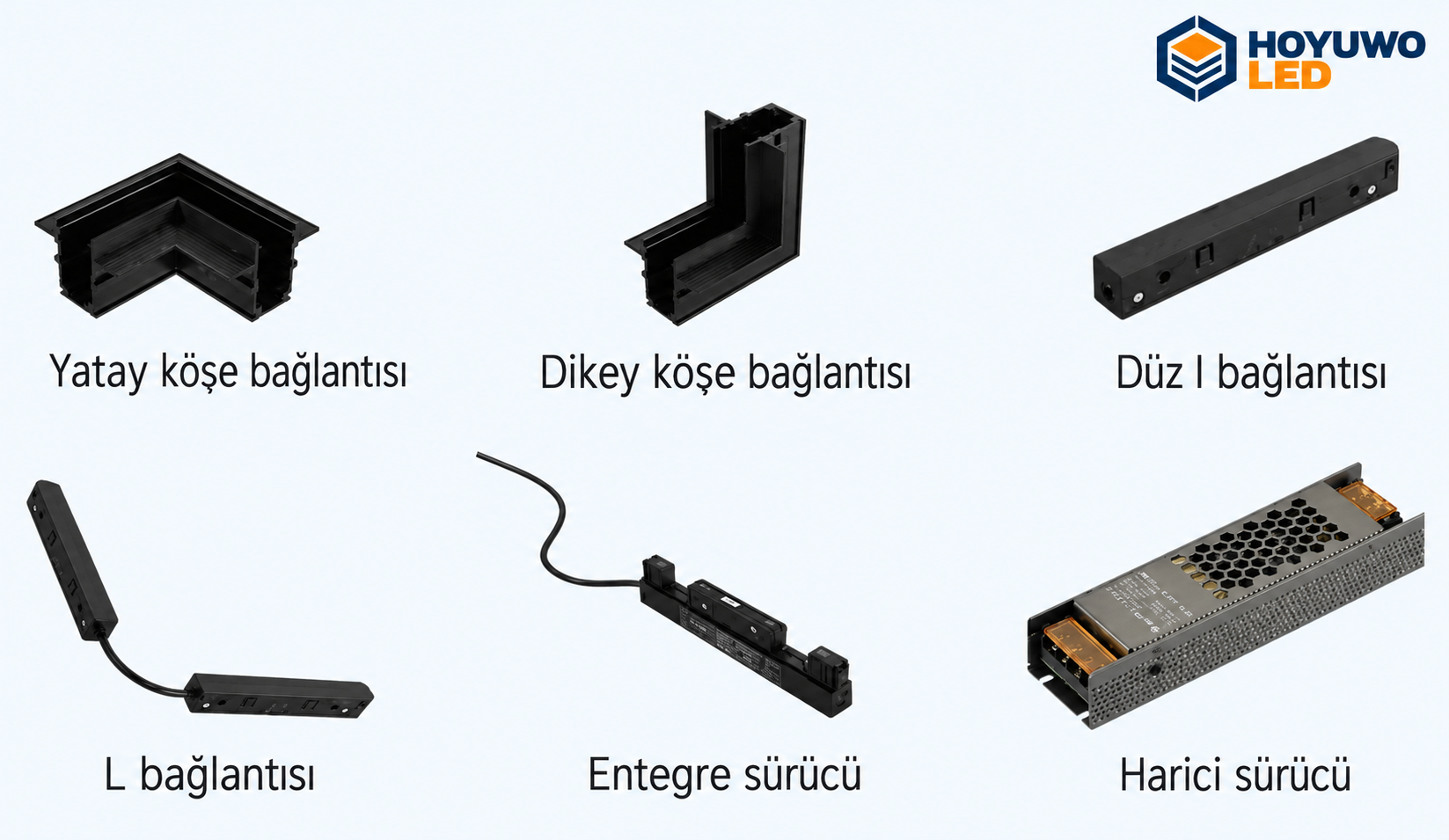

Vraag op basis van het plan een lijst aan van modules, voedingen, verbindingen, profielen en eindkappen. Maak onderscheid tussen meegeleverde onderdelen en onderdelen die afzonderlijk moeten worden besteld.

Laat bij het railontwerp de voedingspunten, spanningsval, geleiderdoorsneden en belasting controleren. Alleen het nominale voedingsvermogen bepaalt niet de toegestane systeemlengte.
