Vaste of richtbare minidownlight voor meubels en vitrines

Foto	Type	Modelcode	Vermogen	Afmetingen	Inbouwopening	Behuizingskleur	Bundelhoek	Datasheet
	Vast	HOYUWO-DL-3WMIA	3W±5%	Ø38*H27mm	Φ30mm-32mm	Wit / zwart / goud / zilver	24°	Vraag de datasheet aan
	Vast	HOYUWO-DL-3WMIB	3W±5%	Ø38*H42mm	Φ30mm-32mm	wit / zwart	24°	Vraag de datasheet aan
	Richtbaar	HOYUWO-DL-3WMIC	3W±5%	Ø42*H28mm	Φ35mm	wit / zwart	24°	Vraag de datasheet aan
	Richtbaar	HOYUWO-DL-3WMID	3W±5%	Ø45*H52mm	Φ40mm	wit / zwart	30°	Vraag de datasheet aan
	Richtbaar	HOYUWO-DL-3WMIE	3W±5%	Ø52*H24mm	Φ45mm	Wit / zwart / goud / zilver	15°/24°	Vraag de datasheet aan

• TRIAC-dimbare mini-inbouwdownlight
• Mini-leddownlight voor 12 / 24 V DC

Selectiecriteria vóór bestelling

Na afwerking van het plafond moeten de driver en aansluitingen bereikbaar blijven en moet de driver kunnen worden verwijderd. Controleer daarom naast de behuizingshoogte ook de ruimte voor onderhoud en bekabeling.

Voor het beoordelen van de lichtverdeling en verblinding vragen we het fotometrische bestand op van de gekozen combinatie van afwerking en optiek.

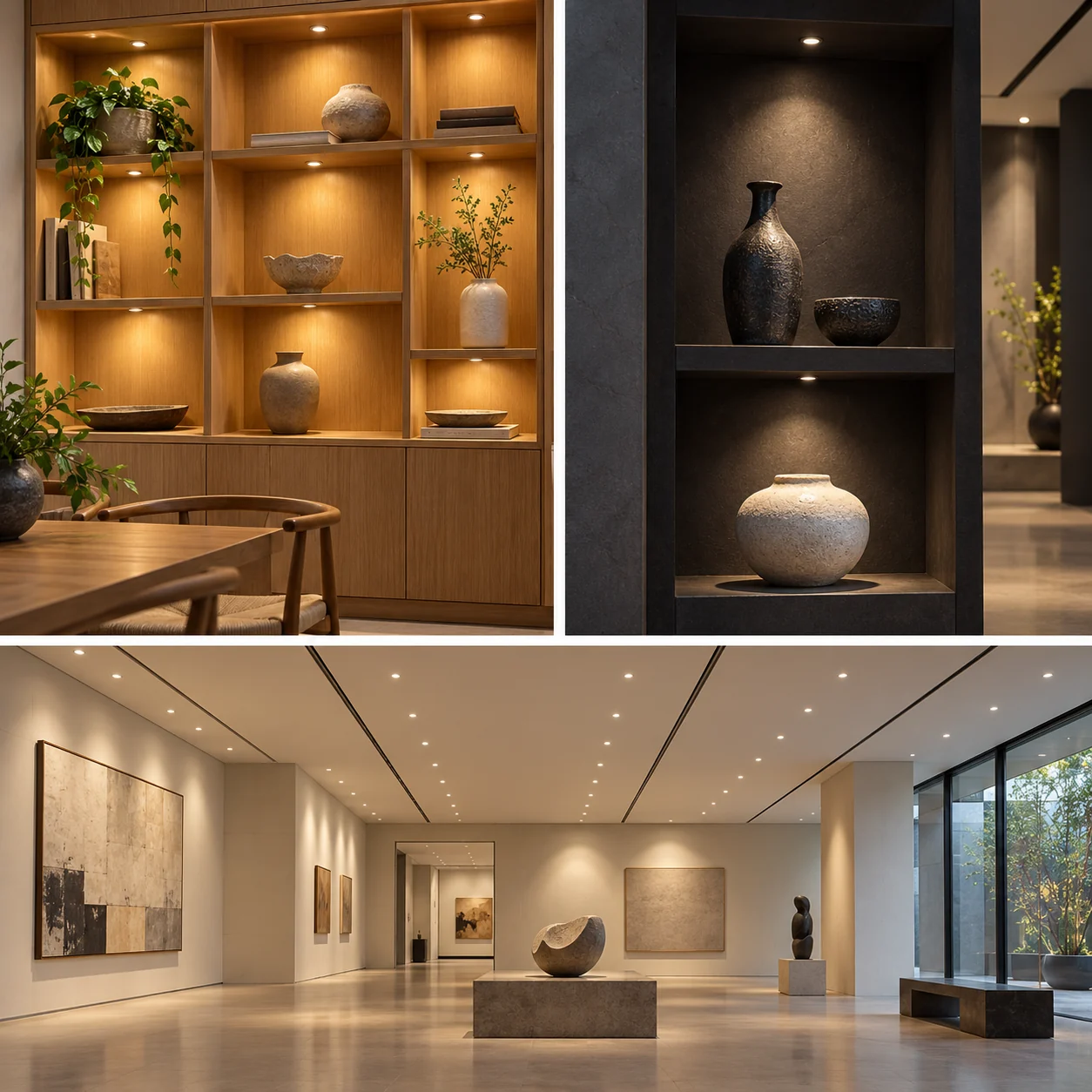

Na controle van de montagevoorwaarden kunnen decoratieve lichtpunten als een sterreneffect over het plafond worden verdeeld of in kasten, kleedruimtes en wijnopslagruimtes worden geplaatst.

Gebruik de montagemethode die voor de gekozen armatuuruitvoering is aangegeven. Maak bij de optiekkeuze onderscheid tussen algemene ruimteverlichting en het accentueren van specifieke objecten of oppervlakken.

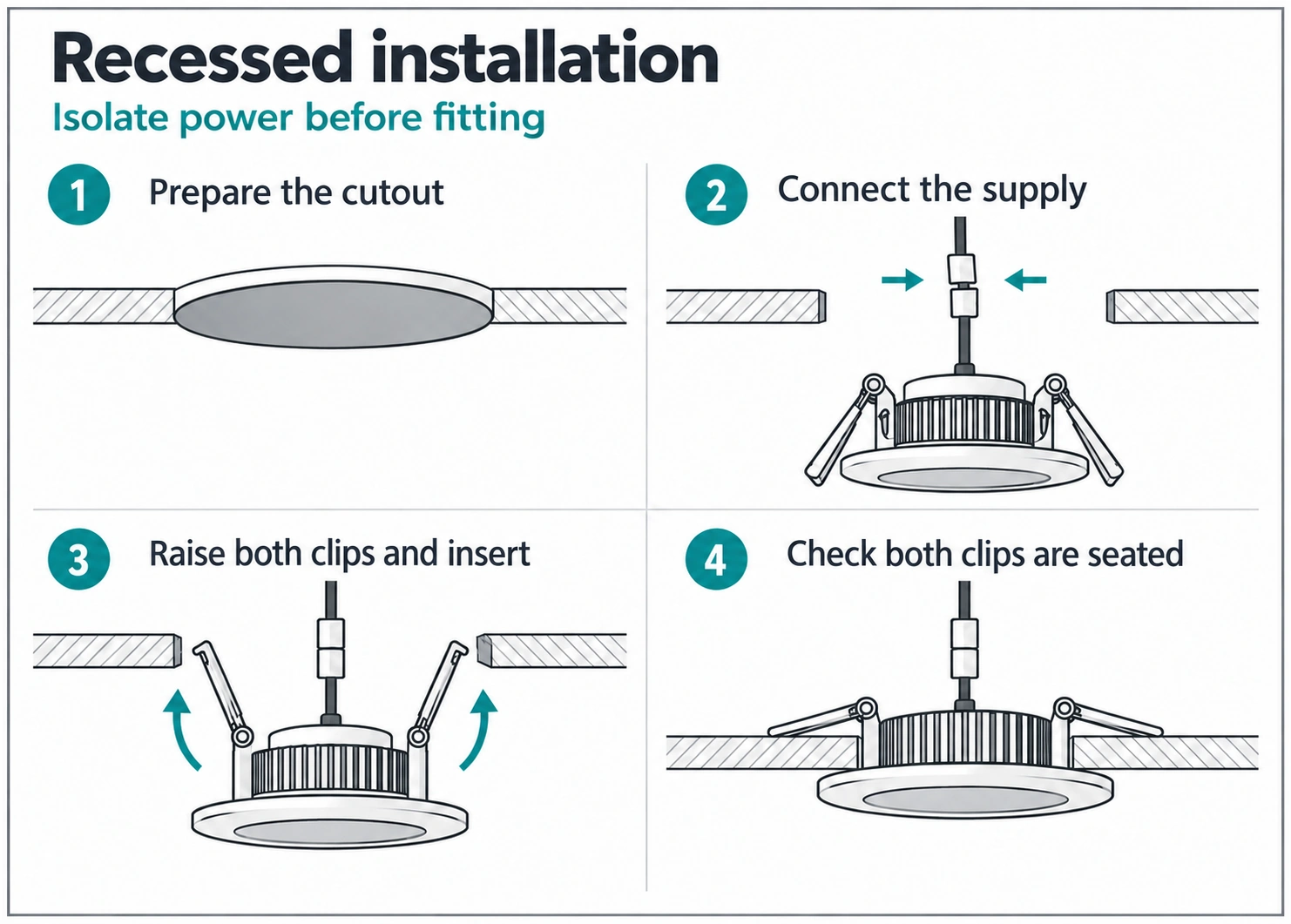

We controleren de driver en spanning vóór het aansluiten. Met de stroomkring spanningsloos en de opening volgens de tekening voorbereid, maken we de aansluiting en plaatsen we de veren volgens de handleiding.

We bepalen de bevestigingsplaats en de toegang tot de voeding aan de hand van de modeltekening. Bij montage gelden de armatuurhandleiding en de bouwkundige voorwaarden van het plafond.

Welke afmetingen moeten vóór bestelling worden geverifieerd?

Voor de uitvoering in de tabel wordt Ø38 × H27 mm vermeld. We vergelijken de tekening, aansluiting en afmetingen van de geleverde uitvoering en passen deze maten niet toe op alle miniarmaturen.

Hoe kiest u de optiek voor deze downlight?

Kies de optiek op basis van de montageafstand en het te verlichten oppervlak. Een smalle bundel concentreert het licht sterker, maar het resultaat moet met een lichtberekening worden bevestigd.

Welk dimsysteem moet worden besteld?

We kiezen de driver en het protocol in samenhang met de lichtregeling van het gebouw. In de bestelling leggen we de combinatie vast die bij deze uitvoering past.
