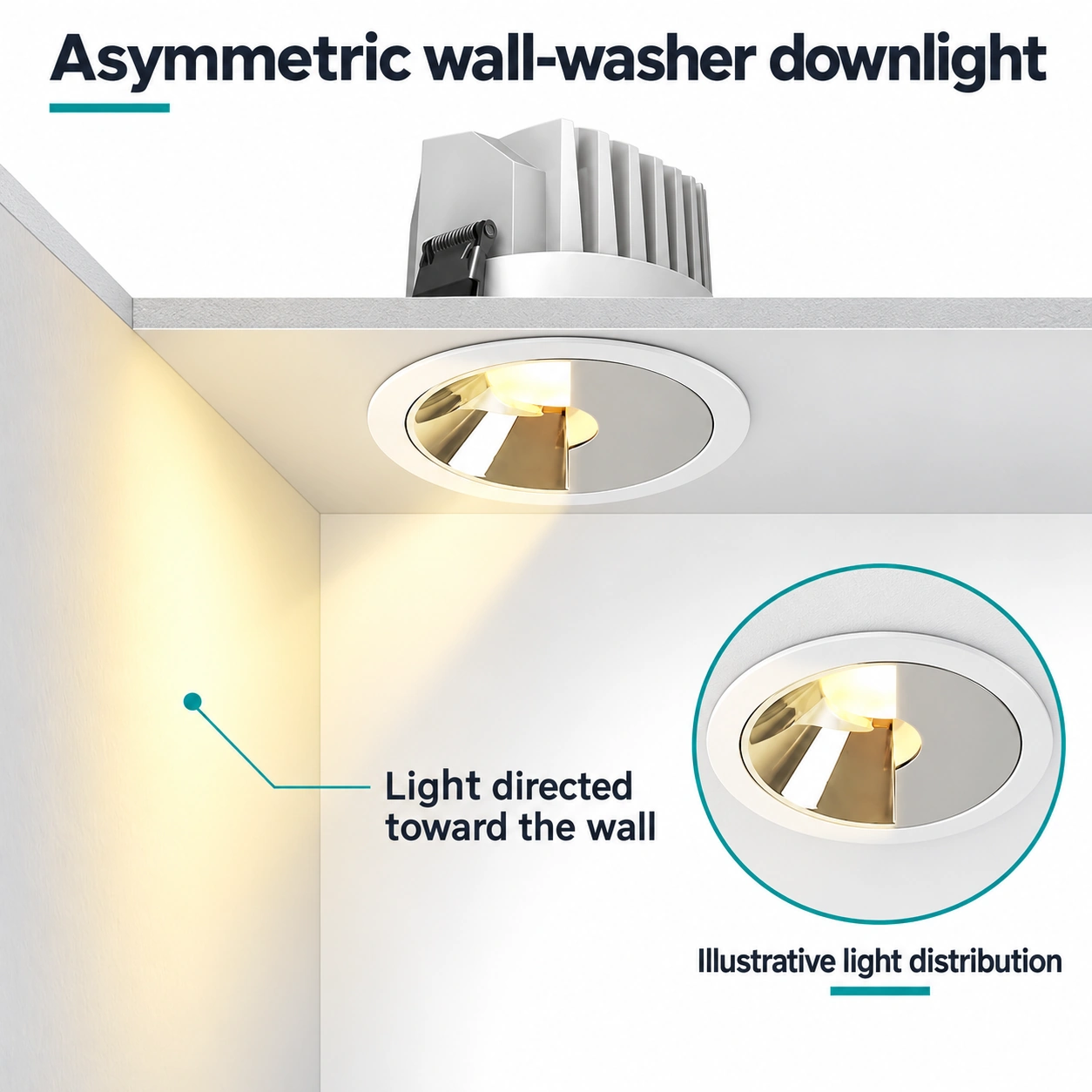

Downlight met asymmetrische lichtverdeling voor wanden

Voor het gewenste wandeffect moeten positie en onderlinge afstanden worden gekozen op basis van de fotometrie van het specifieke model. De asymmetrische lichtverdeling van het inbouwarmatuur kan in een gang, expositieruimte of hotellobby worden gebruikt. Controleer de lichtcontinuïteit op het oppervlak voordat u de inbouwopeningen bepaalt.

  • Montage: inbouw
  • Standaard aan/uit; optioneel dimmen via DALI / 0–10 V
  • Bundelhoek: 15/24/36/50°
  • Behuizing van gegoten aluminium; matwit of zwart
  • Reflectorafwerking: glanzend zilver of metallic grijs
  • Ingangsspanning: 110/220–240 V AC, 50/60 Hz
  • Elektrische beschermingsklasse: II
  • Arbeidsfactor: >0,5 of 0,9
  • Totale harmonische vervorming: <15%
  • Ledchips: Bridgelux / Osram COB, CRI 92, afhankelijk van de optie SDCM <5 of 3
  • Opgegeven levensduur: 50.000 uur
  • IP-beschermingsgraad: IP20, voor binnen
  • Opgegeven UGR <19; controleer de rekenomstandigheden
  • Kleurtemperatuur: 2.800–3.200 K / 4.000–4.500 K / 5.500–6.500 K
  • Opgegeven conformiteit: CE, LVD, EMC en RoHS; vraag de documenten van het specifieke model op
  • Garantie: 3/5 jaar
Vraag een offerte aan

ModelcodeVermogenAfmetingenInbouwopening LichtstroomDatasheet
HOYUWO-DL-75E (9W)9W±5%Φ84*H65mmΦ75mm800-900lmVraag de datasheet aan
HOYUWO-DL-75E (12W)12W±5%Φ84*H65mmΦ75mm960-1100lmVraag de datasheet aan
HOYUWO-DL-95E (15W)15W±5%Φ104*73mmΦ95mm1200-1400lmVraag de datasheet aan
HOYUWO-DL-95E (20W)20W±5%Φ104*73mmΦ95mm1700-1800lmVraag de datasheet aan

  • noodverlichtingsset
  • Dimmen via 0–10 V, TRIAC-faseaansnijding/-afsnijding of DALI
  • Instelbare kleurtemperatuur met 3CCT
  • Slimme downlight met Zigbee

Selectiecriteria vóór bestelling

Laat voldoende ruimte vrij om de voeding ook na het sluiten van het plafond te bereiken en te vervangen.

Afhankelijk van de toegestane montage en gekozen optiek kan het model worden beoordeeld voor algemene binnenverlichting of het accentueren van een specifieke zone.

We vragen de technische documenten van het gekozen model op.

Vergelijk vóór montage de technische tekening met de bevestigingspunten en het elektrische schema. Monteer spanningsloos volgens de instructies van het geleverde armatuur.

Hoe controleert u de verlichting op de wand?

Voordat alle armaturen worden gemonteerd, controleren we de gelijkmatigheid met het fotometrische bestand en de werkelijke afstand tot het doeloppervlak.

Welke afmetingen moeten worden bevestigd?

Vergelijk volgens de modeltekening de afmetingen, uitsparing en bevestiging en reserveer ook ruimte voor de voeding.

Hoe wordt de optiek bepaald?

Maak in de berekening onderscheid tussen algemene en accentverlichting en beoordeel de bundelhoek vanuit de werkelijke montagepositie.

Gerelateerde producten

Toegankelijke tekst bij de informatie in de afbeeldingen

Afbeelding 1 · Technische specificaties

  • Optiek met asymmetrische lichtverdeling
