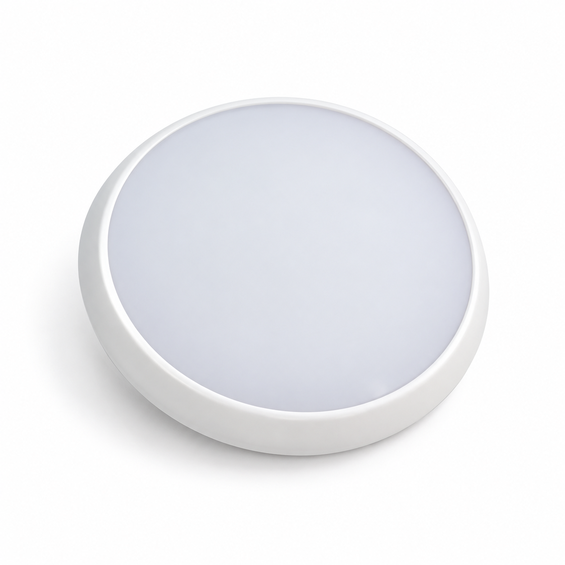

Plafondarmaturen CD-H met sensor- en noodverlichtingsopties
Leg bij de bestelling vast of een microgolfsensor of ingebouwde noodverlichtingskit is inbegrepen. Na beoordeling van de omstandigheden zijn kelders, toiletten en balkons mogelijke toepassingen. De beschrijving noemt een witte behuizing met Philips / Epistar-leds; bevestig de exacte lichtbron per model. HOYUWO-CD-H is een waterbeschermd opbouwplafondarmatuur met opgegeven beschermingsgraad IP65.
- Montage: opbouw / wand
- Bediening: standaard aan/uit; radarbewegingssensor optioneel
- Het gegevensblad vermeldt flikkervrije werking; controleer de testomstandigheden.
- Bedrijfstemperatuur: −25 tot +55 °C
- Bundelhoek: 120°, brede lichtverdeling
- Ingangsspanning: 160–265 V AC, 50/60 Hz
- Arbeidsfactor: >0,5 of >0,9
- Totale harmonische vervorming: <20%
- Materialen: kunststof behuizing en opale polycarbonaatdiffusor
- Beschermingsgraad: IP65; controleer de beschermingsomvang voor de montageplek
- Ledlichtbron: Epistar SMD
- CRI:>80; SDCM:<5
- Kleurtemperatuur: 3.000 K / 4.000 K / 6.000 K
- Opgegeven levensduur: >50.000 uur
- Fabrieksgarantie: 2/3 jaar
| Modelcode | Vermogen | Afmetingen | Lichtstroom | Datasheet |
|---|---|---|---|---|
| HOYUWO-CD-12WH | 12W±5% | Ø275 × H110 mm | 1000-1200lm | Vraag de datasheet aan |
| HOYUWO-CD-15WH | 15W±5% | Ø275 × H110 mm | 1400-1600lm | Vraag de datasheet aan |
| HOYUWO-CD-18WH | 18W±5% | Ø275 × H130 mm | 1600-1800lm | Vraag de datasheet aan |
| HOYUWO-CD-24WH | 24W±5% | Ø325 × H130 mm | 2000-2400lm | Vraag de datasheet aan |
- Optioneel dimmen: TRIAC / 0–10 V / DALI
- Radarsensoren
- Noodverlichtingskit: 2–3 W, opgegeven brandduur van 1 of 2 uur
Selectiecriteria vóór bestelling
Na afwerking van het plafond moeten de driver en aansluitingen bereikbaar blijven en moet de driver kunnen worden verwijderd. Controleer daarom naast de behuizingshoogte ook de ruimte voor onderhoud en bekabeling.
- Balkon en overkapping
- badkamer
- badkamer
- Kelders
Gebruik de montagemethode die voor de gekozen armatuuruitvoering is aangegeven. Maak bij de optiekkeuze onderscheid tussen algemene ruimteverlichting en het accentueren van specifieke objecten of oppervlakken.
We controleren of de locatie geschikt is en of de kabelinvoer goed is afgedicht. Voor plafond- of wandmontage bevestigen we de afneembare basis en draaien we de behuizing vast in de richting die de handleiding aangeeft.
We bepalen de bevestigingsplaats en de toegang tot de voeding aan de hand van de modeltekening. Bij montage gelden de armatuurhandleiding en de bouwkundige voorwaarden van het plafond.
Geeft de noodverlichting hetzelfde licht als bij normaal gebruik?
Bij een noodverlichtingsfunctie specificeren we de accu, brandduur en lichtstroom of het vermogen in noodbedrijf afzonderlijk. Het nominale armatuurvermogen zegt op zichzelf niets over de prestaties in noodbedrijf.
Hoe stemt u de sensor af op het montagegebied?
We vragen de sensortechnologie, detectieafstand en instellingen van de gekozen uitvoering op. We houden er rekening mee dat obstakels en montagehoogte de detectie kunnen beïnvloeden.
Wat valt onder de beschermingsgraad van deze uitvoering?
We controleren welke onderdelen onder de opgegeven IP-beschermingsgraad voor de installatielocatie vallen en welke montagewijze daarvoor nodig is. De geschiktheid van driver en aansluitingen voor de omgeving beoordelen we afzonderlijk.
Welke afmetingen moeten vóór bestelling worden geverifieerd?
De tekening van HOYUWO-CD-12WH vermeldt Ø275 × H110 mm. Vóór montage vergelijken we het oppervlak met de afmetingen van de geleverde uitvoering; andere modellen kunnen afwijken.
Hoe beoordelen we de lichtverdeling van dit plafondarmatuur?
Voor de brede verdeling van 120° controleren we de montagehoogte, onderlinge afstand en het fotometrische bestand van de specifieke uitvoering. De gelijkmatigheid in de ruimte beoordelen we met een berekening of proefopstelling.
Welk dimsysteem moet worden besteld?
We kiezen de driver en het protocol in samenhang met de lichtregeling van het gebouw. In de bestelling leggen we de combinatie vast die bij deze uitvoering past.
Toegankelijke tekst bij de informatie in de afbeeldingen
Afbeelding 1 · Montage
- Leddriver
- De afbeelding vermeldt 110/220 V, terwijl de seriegegevens 160–265 V AC aangeven. Controleer vóór aansluiting het typeplaatje.
- Maak de montagebasis los van de behuizing.
- Bevestig de basis aan het plafond.
- Sluit het armatuur bij spanningsloze installatie aan volgens de nominale spanning van de specifieke uitvoering. De afbeelding met 110/220 V bewijst niet dat de uitvoering van 160–265 V geschikt is voor een netspanning van 110 V.
- Draai de behuizing volgens de handleiding vast op de plafondbasis.
