Magnetisch 48V-DC-systeem met verschillende modules en profielen

U kunt het 48V-DC-systeem samenstellen met inbouw-, pendel- of opbouwrails, compatibele modules en een interne of externe voeding. Vraag bij behoefte aan automatisering naar DALI-uitvoeringen en slimme regeling. Volg bij werkzaamheden de montage-instructies. Laagspanning geeft geen toestemming om het systeem onder spanning aan te raken of aan te passen.

Bekijk de systeemconfiguratie:

  • 48 V DC-voeding: schakel de voeding uit voordat u aan het systeem werkt.
  • Magnetische rail: een compatibel systeem maakt het eenvoudiger armaturen in te stellen en te verplaatsen zonder ingrijpende wijzigingen aan de bekabeling
  • Dimopties: hiermee kan het lichtniveau op de behoefte van de gebruiker worden afgestemd
  • Modulaire montage: plaats en vervang modules spanningsloos volgens de instructies van de serie; de elektrische aansluiting moet door bevoegd personeel worden uitgevoerd
  • Keuze uit armatuurtypen: spots, pendels, lineaire profielen en diffuse lichtmodules
  • Eigentijds ontwerp: compatibele modules combineren algemene verlichting met accenten in woningen, kantoren en winkels

We bereiden een offerteaanvraag voor waarin het benodigde aantal en de exacte projectconfiguratie worden beschreven.

VRAAG EEN OFFERTE AAN

Bekijk de constructie en materialen van het systeem.

Controleer eerst welke onderdelen worden meegeleverd. Lineaire modules gebruiken een opalen diffusor; spots gebruiken PMMA-optiek. Bevestig of de gekozen configuratie een 48V-DC-voeding met constante spanning bevat. De beschrijving vermeldt Osram SMD-leds, CRI 90, een lichtopbrengst van 100 lm/W en kleurtemperaturen van 3000 K, 4000 K of 5000–6500 K. De armatuurbehuizingen en rails zijn van matwit of zwart aluminium.

Bekijk de elektrische gegevens van het model.

Systeemvoeding: 48 V DC
Optische opties: 24° / 36° / 120°
Modulelengtes: bijvoorbeeld 220, 330, 300 en 600 mm
Vermogensopties: 6 / 10 / 12 / 15 / 18 / 20 / 24 / 30 / 40 W
Opgegeven conformiteitsdocumenten: CE en RoHS
Garantieopties: 2 / 3 / 5 jaar
Opgegeven levensduur: 50.000 uur

Magnetisch railarmatuur voor 48 V laagspanning
Magnetische 48V-rails
Magnetische 48V-DC-ledarmaturen — aanzicht 1
Accessoires voor magnetische 48V-rails
Voeding voor magnetisch 48V-railsysteem

Selectiecriteria vóór bestelling

Om het volledige systeem te vergelijken vragen we een materiaallijst op met raildelen, verbindingen, voedingen, eindstukken en modules. We beschouwen de prijs van één spot niet als de kosten van de complete installatie.

Voor ons 48V-DC-traject kiezen we inbouw-, randloze, opbouw- of pendelrails. We bereiden de montage voor met de tekening, instructies en accessoires van de gekozen oplossing.

Vergelijk vóór montage de technische tekening met de bevestigingspunten en het elektrische schema. Monteer spanningsloos volgens de instructies van het geleverde armatuur.

U kunt deze configuratie overwegen voor een keuken, kamer, woonkamer, eetruimte, kantoor of kledingwinkel.

Met rails en modules uit een compatibele serie kunt u de binnenverlichting samenstellen. Bepaal eerst het traject, de voeding en de regeling om de juiste accessoires te kunnen kiezen.

Veelgestelde vragen

We gebruiken de spanning en stroomsoort die de betreffende uitvoering vereist. Het laagspanningsmodel wordt met een compatibele voedingsbron gebruikt en niet rechtstreeks op het elektriciteitsnet aangesloten.

Vergelijk volgens de modeltekening de afmetingen, uitsparing en bevestiging en reserveer ook ruimte voor de voeding.

We beschouwen magnetische bevestiging niet als een garantie voor universele uitwisselbaarheid. We controleren de productserie, het railprofiel, de voeding en de moduleadapter.

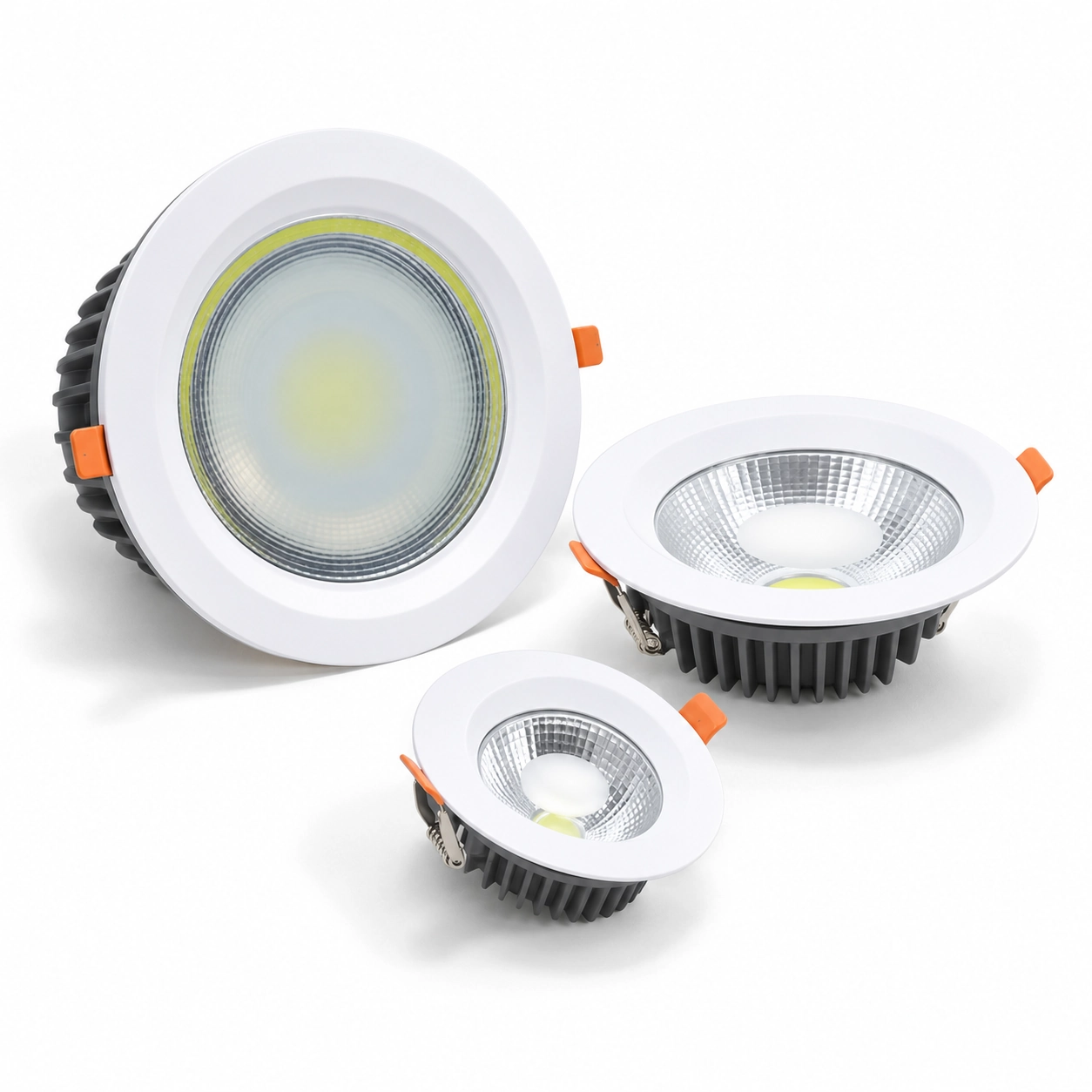

Leddownlights

Toegankelijke tekst bij de informatie in de afbeeldingen

Afbeelding 1 — productinformatie

  • Licht dat sfeer schept en de ruimte tot zijn recht laat komen.
  • DE RUST VAN DE NACHT, DE WARMTE VAN HET LICHT

Afbeelding 2 · Productonderdelen

  • Ontworpen voor voeding op 48 V DC laagspanning.

Afbeelding 3 · Productonderdelen

  • De magnetische rails zijn verkrijgbaar in wit en zwart.
  • Laagspanningsvoedingssysteem van 48 V DC.

Afbeelding 4 · Productonderdelen

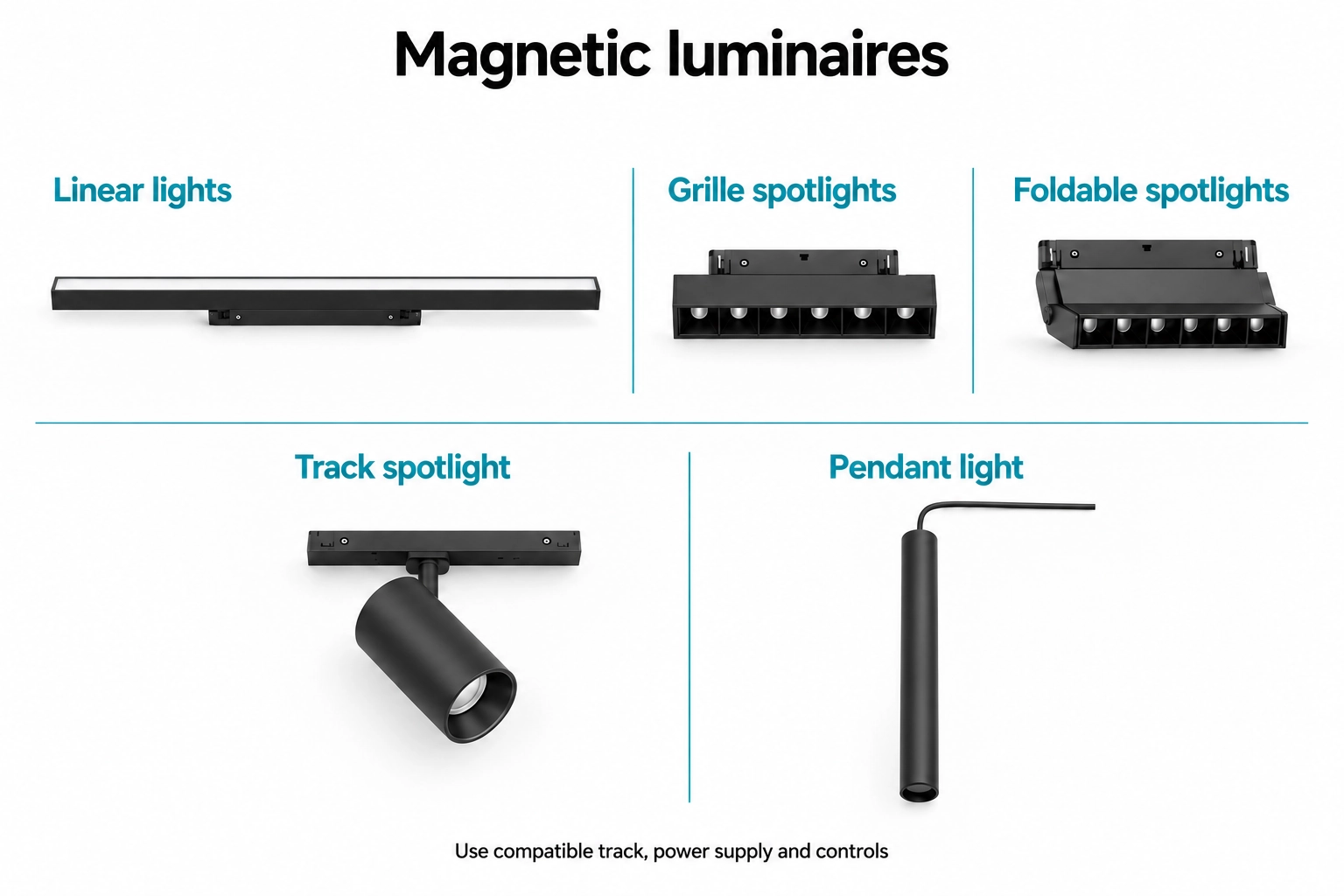

  • Magnetische modules met 48V-DC-ingang en geïntegreerde regelkring: lineair, met honingraatraster, kantelbaar, railspot en pendel. Bepaal de netvoeding afzonderlijk voor de configuratie.

Afbeelding 5 · Productonderdelen

  • Accessoires voor magnetische rails: horizontale connector, L-adapter en horizontale / verticale connector.

Afbeelding 6 · Productonderdelen

  • Voedingsopties voor magnetische 48V-DC-rails.
  • Voeding in het systeem: voornamelijk voor pendel- of opbouwmontage; opgegeven ingang 190–265 V AC, 50/60 Hz.
  • Externe voeding: voornamelijk voor inbouwmontage; opgegeven ingang 110 / 220 V AC, 50/60 Hz.
