Waterbestendig ledpaneel: welke onderdelen vallen onder de IP-bescherming?

Maak de term ‘waterbestendig paneel’ concreet voordat u een product kiest. Spatwater, waterstralen en onderdompeling zijn verschillende omstandigheden binnen de IP-code. Beschouw in een keuken, natte ruimte of zwembadomgeving de bescherming van de voorzijde niet als bescherming van het volledige systeem. Bekijk de driverpositie en toegestane montage. Deze gids vergelijkt randverlichte en direct verlichte panelen met de blootstelling op locatie en helpt ontbrekende offertegegevens te herkennen.

Waar wordt een waterbestendig paneel gebruikt?

Vergelijk in een keuken, badkamer of natte ruimte de blootstelling en montage met het technische gegevensblad. Beoordeel bij een zwembad ook de omgevingsomstandigheden. De naam ‘waterbestendig’ geeft geen toestemming voor montage op iedere plaats.

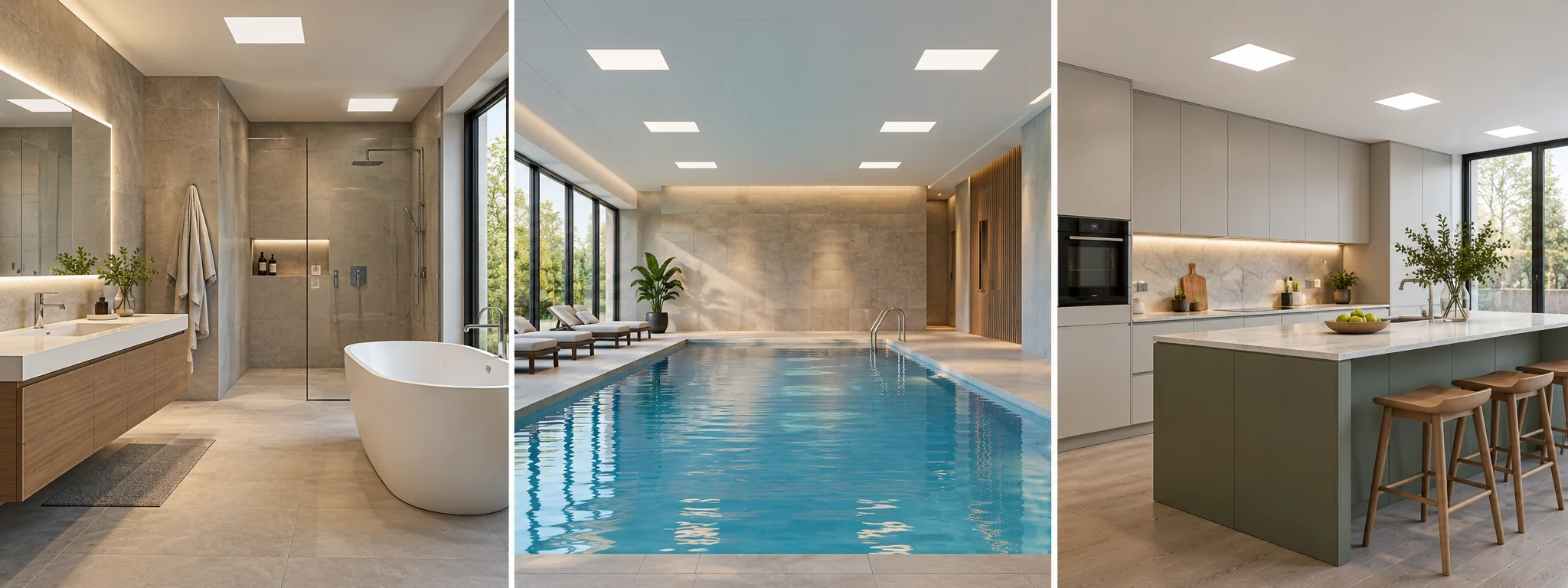

Afbeeldingsbeschrijving en tekst

• Badkamer
• Zwembad
• keuken

Welke bescherming geeft de IP-code aan?

Voor meer informatie kunt u de gids voor IP-codes bij ledverlichting bekijken. Verwar een specifieke proef niet met bestendigheid tegen iedere blootstelling. In IPXX beschrijft het eerste cijfer bescherming tegen toegang tot gevaarlijke delen en het binnendringen van vaste stoffen; het tweede beschrijft waterindringing. De code definieert de bescherming van de behuizing volgens IEC 60529.

Beoordeel de werkelijke omgeving samen met de montage-eisen. IP44 en IP54 omvatten spatwater; IP65 betreft een waterstraalproef. Geen ervan keurt automatisch ieder gebruik in vochtige ruimten goed. Sluit IP44 niet zonder onderzoek uit en eis niet overal IP65.

Hoe beoordeelt u een waterbestendig ledpaneel?

Bekijk afdichting, behuizing, kabelinvoeren en montage samen. Het ontwerp beperkt het binnendringen van water en stof; een afdichting toevoegen aan een gewoon paneel levert niet dezelfde beschermingsgraad op.

In de voorbeeldconstructie met randverlichting zijn ledstrip en printplaat uitgelijnd met de lichtgeleider. Diffuser, lichtgeleider en reflecterende laag vormen samen de optische lagen. Het aluminium achterdeksel wordt aan het frame bevestigd. Controleer de werkelijke volgorde en bevestiging van frame, aluminium plaat, achterdeksel en diffuser in de producttekening.

Leid de IP-klasse niet af uit de onderdelenlijst. Vraag de documentatie van het model en de montagepositie op om de bestendigheid van het hele systeem te begrijpen.

Hoe leest u de twee cijfers van de IP-code?

Eerste cijfer	Bescherming tegen vaste stoffen
0	Geen bescherming opgegeven
1	Voorwerpen met een diameter van minimaal 50 mm
2	Voorwerpen met een diameter van minimaal 12,5 mm
3	Voorwerpen met een diameter van minimaal 2,5 mm
4	Voorwerpen met een diameter van minimaal 1 mm
5	Stofbeschermd; beperkte indringing zonder schadelijke hoeveelheid
6	Stofdicht

Tweede cijfer (selectie 0–8)	Bescherming tegen water
0	Geen bescherming opgegeven
1	Verticaal vallende waterdruppels
2	Waterdruppels bij maximaal 15° gekantelde behuizing
3	Sproeiwater tot 60° ten opzichte van verticaal
4	Spatwater uit alle richtingen
5	Waterstralen
6	Krachtige waterstralen
7	Tijdelijke onderdompeling onder de testvoorwaarden van de norm
8	Voortdurende onderdompeling onder door de fabrikant vastgelegde voorwaarden

De selectie 0–8 in de afbeelding omvat niet alle aanduidingen uit de norm. Controleer de beschermingsgraad voor de voltooide montage; schrijf de code geen universele damp- of chemicaliënbestendigheid toe.

Leddriver

Kies de driver op basis van de ledmodule en zijn plaatsing. Bij waterblootstelling is passende bescherming nodig. Een beschutte ruimte mag alleen worden gebruikt als de montagevoorwaarden dit toestaan. De beschermde paneelbehuizing beschermt een externe driver niet automatisch.

Voor aanvullende informatie kunt u THD en de gids over tien leddrivermerken in China bekijken. Een merknaam of harmonische vervormingswaarde garandeert op zichzelf niet de levensduur van het paneel. Gebruik een niet-waterbeschermde externe driver uitsluitend op een toegestane plaats. Controleer galvanische scheiding in de documentatie, niet aan de hand van de uitgangsspanning. Beoordeel ingang, stroom, uitgangsbereik, dimregeling, bescherming en omgevingsvoorwaarden samen.

LGP: lichtgeleidingsplaat

Om materiaalaantasting te begrijpen, kunt u de oorzaken van vergeling van ledpanelen bekijken. Onderscheid een direct verlicht paneel zonder lichtgeleider aan de rand van randverlichte IP65-voorbeelden. In de tweede constructie verdeelt de lichtgeleider het licht; deze kan door materiaal, temperatuur of blootstelling worden aangetast.

Vraag bij zorgen over vergeling om materiaal- en gebruiksgegevens. Trek geen kwaliteitsconclusie uit alleen de afkorting PS of PMMA. Stabiliteit van de lichtgeleider hangt af van formulering, blootstelling en thermisch ontwerp.

Kleurweergave-index

Voor een eerste onderzoek kunt u de kleurweergave-index bekijken. Kies de kleurweergave op basis van de visuele taak. Een Ra die 100 nadert betekent voor de testkleuren van de methode een kleinere afwijking van de referentie; dit beschrijft niet iedere kleur en vervangt andere criteria niet. Lees de vergelijking als de kleurrespons onder de lichtbron tegenover de referentie.

Vergelijk vóór de keuze van de uitvoering het kleurgedrag met de visuele taak en overige projectvoorwaarden.

Kleurtemperatuur

Ken fluorescentieverlichting niet één waarde van 3000 K toe; net als led kent die verschillende opties. CCT in kelvin beschrijft de warme of koele indruk van wit, niet het verbruik of de volledige spectrale kwaliteit.

Vergelijk de wittint met materialen, gebruik en omgeving. Voor meer informatie kunt u de keuzegids voor kleurtemperatuur van ledlicht bekijken.

Soorten waterbestendige panelen

Direct verlicht waterbestendig ledpaneel

Voor een eerste onderzoek kunt u een waterbestendig ledpaneel als productvoorbeeld bekijken. Controleer prijs en bescherming voor de exacte uitvoering. Het weglaten van de lichtgeleider aan de rand vermindert één mogelijke oorzaak van vergeling, maar voorkomt geen veroudering van diffuser en andere materialen. Bij een direct verlicht paneel liggen de leds achter het diffuseroppervlak.

Randverlichte waterbestendige panelen

Voor een dun paneel kan randverlichting worden overwogen. Het licht van leds rondom wordt via een lichtgeleider naar de diffuser verspreid. Vergelijk gelijkmatigheid, dikte en prijs van specifieke modellen. Deze opbouw betekent op zichzelf geen hogere kwaliteit.

Parameters voor waterbestendige ledpanelen

Beschermingsgraad

Voor productonderzoek kunnen ook fabrikanten van ledpanelen worden bekeken. Beschouw IP44 niet als een onjuiste verklaring en een hogere IP-code niet als onbeperkte damp- of chemicaliënbestendigheid. Bekijk afdekking, afdichting en kabelinvoeren en controleer of de proef de voorzijde, achterzijde of het complete armatuur omvat.

De onderstaande tabel dient om beschermingsaanduidingen te interpreteren.

Leg de omstandigheden aan beide zijden van het plafond afzonderlijk vast

Ook als de kamerzijde droog lijkt, kunnen in de plafondruimte vocht, condensatie of een andere temperatuur voorkomen. Beoordeel bij een denkbeeldige hotelbadkamer in Nederland paneelvoorzijde, achterliggende ruimte en positie van de externe driver afzonderlijk. Beslis niet over de geschiktheid van de achteraansluiting uitsluitend op basis van de IP-markering aan de kamerzijde.

Hoe wordt een IP65-ledpaneel gemonteerd?

Lees de handleiding voordat u in het paneel boort of het verandert. Ook als de bevestiging op die van een ander armatuur lijkt, moeten de voorgeschreven afdichting en plaatsing worden gevolgd om de bescherming te behouden.

De bron geeft vier montagevoorbeelden: pendelmontage, inbouw, opbouw en klembevestiging. Controleer in schema en handleiding welke methode voor het betreffende model geschikt is.

Vochtindringing

Onderzoek bij vocht de blootstelling, afdichting, aansluitingen en positie. De aanduiding IP44 op het label is niet de oorzaak van de storing. Beoordeel in een chemische omgeving ook materiaalcompatibiliteit; de IP-code beschrijft deze bestendigheid niet.

Vergeling

Bepaal eerst welk onderdeel vergeeld is. Bij een randverlicht paneel kunnen lichtgeleider, diffuser of andere onderdelen door temperatuur of blootstelling zijn beïnvloed. Stel zonder onderzoek niet voor het hele armatuur dezelfde diagnose.

Het paneel brandt niet

De volgende twee mogelijke oorzaken moeten afzonderlijk worden beoordeeld:

• Voedingsstoring: een specialist moet ingang en driver controleren en een elektrisch compatibele vervanging kiezen. Een merknaam vervangt geen uitgangswaarden en montagevoorwaarden.
• Storing van de ledmodule: afhankelijk van de interne verbindingen kan een deel of het hele systeem worden getroffen. Visuele inspectie geeft richting, maar vervangt geen diagnose. Reparatie moet de fabrikantmethode volgen en de beveiligingen behouden.

Hoe leest u de kostentabel van het paneel?

Als voorbeeld kan Ledpaneel van 600 × 600 worden bekeken. De USD-tabel toont historische kostenvoorbeelden en is geen actuele offerte. Beide voorbeelden zijn 40 W en ongeveer 600 × 600 groot. Gebruik de tabel om de kostenbijdrage van onderdelen te begrijpen, niet als actuele Nederlandse handelsprijs of kwaliteitsgarantie.

Type	Direct verlicht waterbestendig ledpaneel	IP65-ledpaneel met randverlichting
Afmetingen	595*595*30mm (2x2ft)	595 × 595 × 9 mm (klasse 2 × 2 ft)
Vermogen	40W	40W
Waterbeschermde leddriver	USD3.00	USD3.00
Ledmodule (leds en printplaat)	USD3.00	USD3.00
PMMA-lichtgeleider	USD0.00	USD6.00
Aluminium frame + PS-diffuser + achterdeksel	USD7.00	USD8.00
Overige: arbeid, kabel en handelsmarge	USD4.8	USD5.8
Totaal	17,8 USD	25,8 USD

Noteer bij de vergelijking van bedragen ook de hoeveelheid en de gebruikte wisselkoers.

Via het contactformulier van HOYUWO LED kunt u andere maten en vermogens aanvragen. Voorbeelden zijn panelen van 40 W 4 × 1 ft, 24 W 2 × 1 ft en IP65 4 × 2 ft; controleer de actuele uitvoering.

Vermeld de reinigingsmethode tijdens de offertefase

Leg de leverancier uit hoe de ruimte wordt gereinigd en waaraan armatuur en aansluitingen worden blootgesteld. Vergelijk water, reinigingsmiddel en apparatuur met de systeeminstructies. Alleen de IP-code beschrijft niet de volledige reinigingsmethode.

Stem bij vervanging afdichting en accessoires op elkaar af

Een vervangend paneel met dezelfde buitenmaten behoudt niet automatisch de beschermde montage. Controleer de juiste uitvoering van afdichtingsprofiel, clips, kabelwartel en montageframe. Vervang tijdens onderhoud een verwijderd of bekneld onderdeel niet door ander materiaal zonder instructies van de fabrikant. Voeg de goedgekeurde onderdelenlijst toe aan het onderhoudsregister.

Bewaar de gegevens van de beschermde montage

Documenteer driverpositie en aansluittracé voordat het plafond wordt gesloten. Bewaar de modelhandleiding en informatie over de voorgeschreven afdichtingsonderdelen. Zo kunnen de goedgekeurde montagevoorwaarden bij storingsonderzoek of vervanging behouden blijven.

Stuur HOYUWO LED voldoende locatiegegevens om een specifieke configuratie te vergelijken. Is er eerder een vochtprobleem geweest, bepaal dan eerst de binnendringingsroute om herhaling te voorkomen. Vermeld plafond, uitsparing en driverpositie. Vraag in de offerte expliciet naar bescherming per onderdeel, aansluitvoorwaarden en toegestane reiniging.
