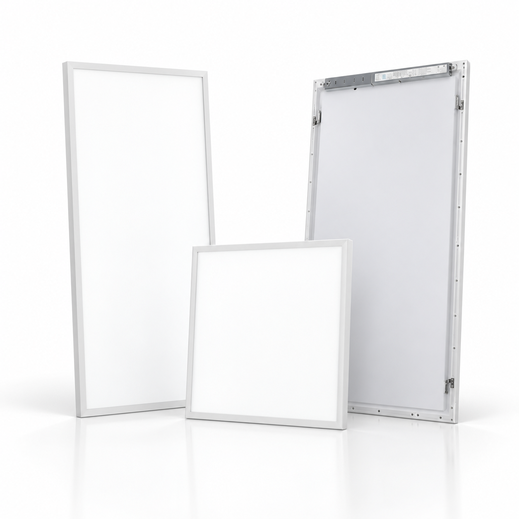

Ledpanelen met dimbare driver en 3CCT-opties

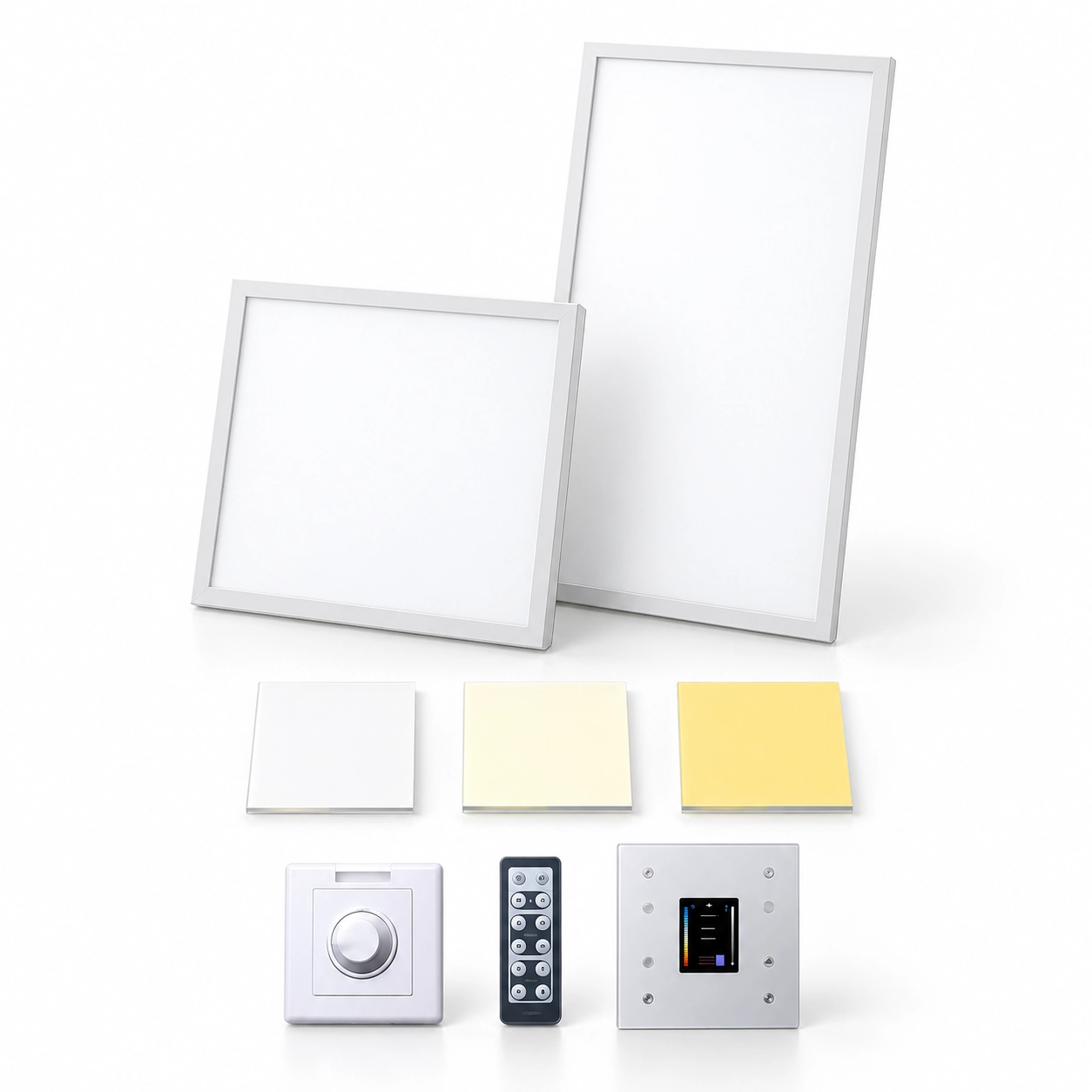

Controleer bediening, protocol en driver wanneer u de regeling in een kantoor, zorglocatie of hotel afstemt. Voor deze backlit ledpanelen zijn TRIAC-faseaansnijding/-afsnijding, 0–10 V of DALI te kiezen. Voor 0–10 V- en DALI-uitvoeringen worden vast wit licht of 3CCT-opties van 3.000, 4.000 en 6.000 K beschreven.

  • Vermogens: 18/24/36/40/72 W
  • Dikte: 32 mm

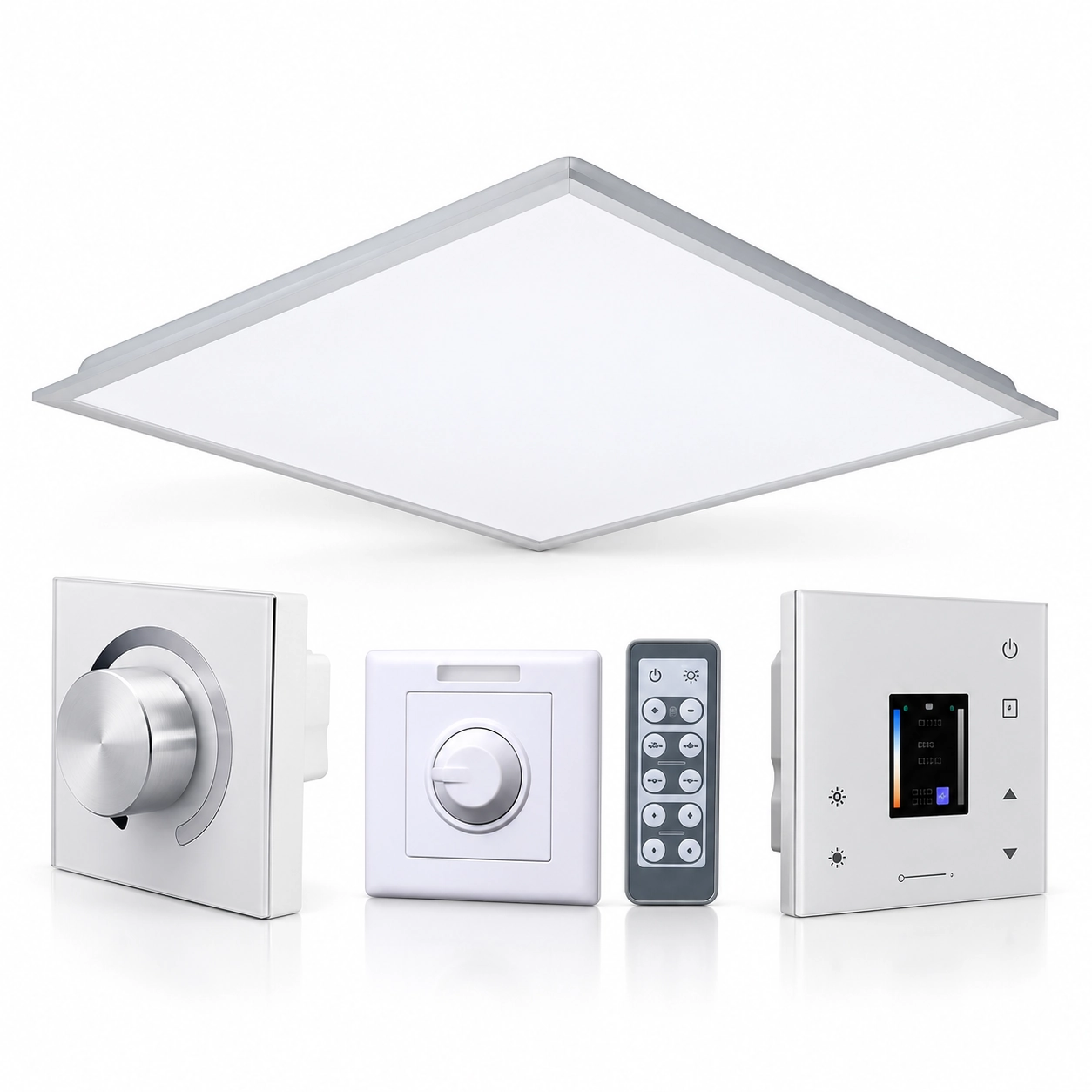

  • Regeling: TRIAC-dimmen; opties via 0–10 V of DALI
  • Verklaring over flikkervrije werking: ja
  • Montage: standaard inbouw; optioneel clips, opbouw of pendel
  • Opgegeven levensduur: >50.000 uur
  • Bedrijfstemperatuur: −25 tot +60 °C
  • Garantie: 3/5 jaar
  • Opgegeven conformiteit: CE en RoHS
  • Minimale bestelling: 50 stuks per model
  • Driveropties: Philips/LiFud
  • Arbeidsfactor: >0,9
  • Kleurtemperatuur: 3.000 / 4.000–4.500 / 6.000–6.500 K
Vraag een offerte aan

ModelcodeVermogenAfmetingenLichtstroomDimtypeDatasheet
HOYUWO-PL3030-18WD (dimbaar)18W±5%295*295*32mm1800-2200lmDimmen via TRIAC / 0–10 V / DALI OptiesVraag de datasheet aan
HOYUWO-PL6030-24WD (dimbaar)24W±5%595*295*32mm2400-2900lmDimopties via TRIAC / 0–10 V / DALIVraag de datasheet aan
HOYUWO-PL6060-36WD (dimbaar)36W±5%595*595*32mm3600-4400lmDimopties via TRIAC / 0–10 V / DALIVraag de datasheet aan
HOYUWO-PL6060-40WD (dimbaar)40W±5%595*595*32mm4000-4800lmDimopties via TRIAC / 0–10 V / DALIVraag de datasheet aan

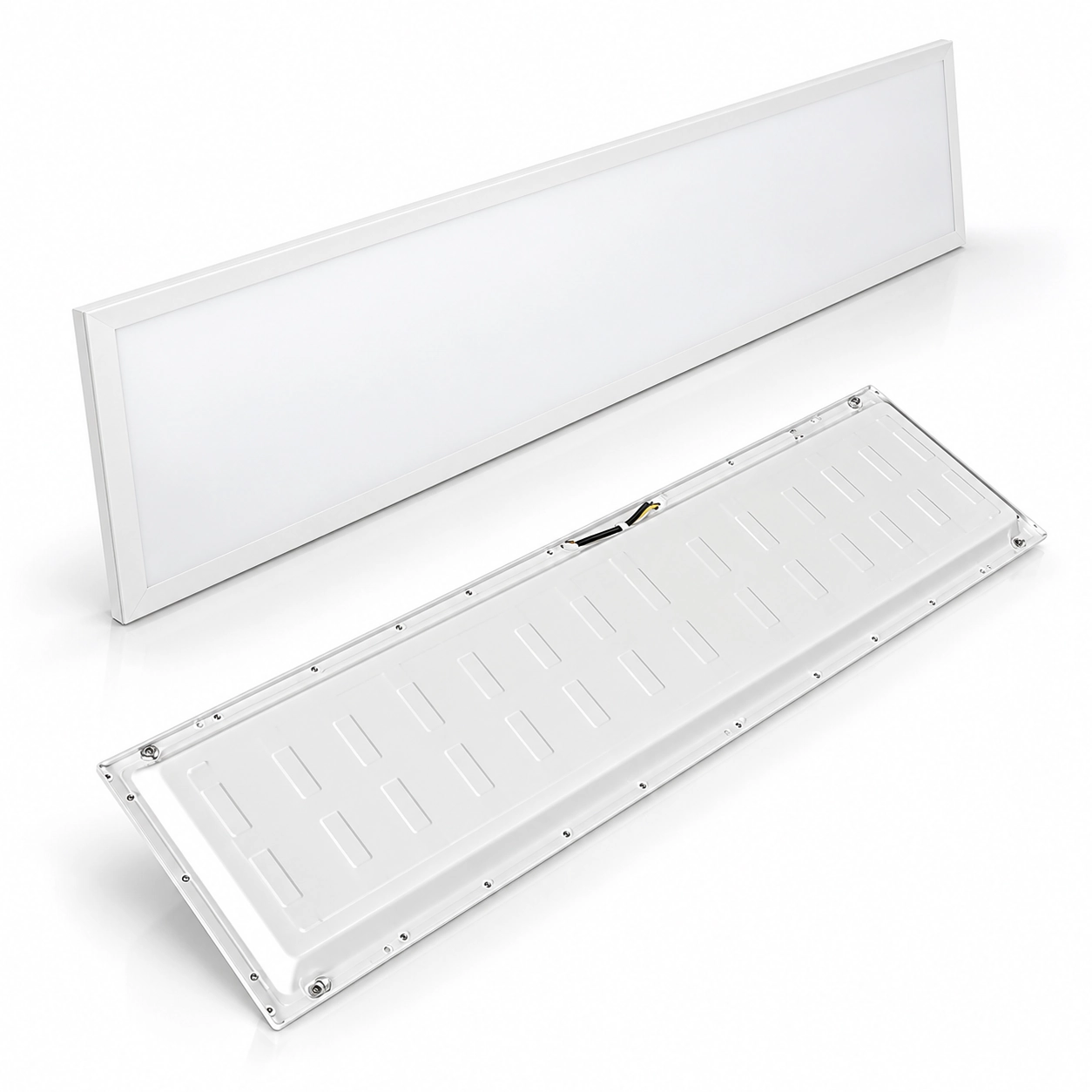

HOYUWO-PL12030-40WD (dimbaar)40W±5%1195*295*32mm4000-4800lmDimopties via TRIAC / 0–10 V / DALIVraag de datasheet aan
HOYUWO-PL12060-50WD (dimbaar)50W±5%1195*295*32mm5000-6000lmDimopties via TRIAC / 0–10 V / DALIVraag de datasheet aan
HOYUWO-PL12060-72WD (dimbaar)72W±5%1195*295*32mm7200-8200lmDimopties via TRIAC / 0–10 V / DALIVraag de datasheet aan

  • Opbouwframe of stalen ophangkabels voor pendelpanelen.
  • Noodverlichtingskit: afhankelijk van de uitvoering 1, 2 of 3 uur bedrijf op 30% van het vermogen.

Selectiecriteria vóór bestelling

We beoordelen verblinding aan de hand van de werkelijke hoogte, armatuurpositie en werkgebieden. Omdat een cataloguswaarde niet het gedrag van de volledige installatie weergeeft, vragen we een projectspecifieke berekening op.

We vragen de testtemperatuur en het criterium voor lichtstroombehoud op om de opgegeven levensduur te beoordelen.

We stemmen het paneel in een klaslokaal, kantoor of winkel af op de plafondmodule. Voor de algemene verlichting controleren we lichtverdeling en verblinding op de werkplekken.

  • De standaardinbouwuitvoering wordt op een geschikte plafondconstructie geplaatst.
  • Pendelmontage is mogelijk; stalen ophangkabels moeten afzonderlijk worden besteld.
  • Opbouwmontage vereist aanvullende frameaccessoires.
  • Montage met veerclips is mogelijk. Vermeld deze behoefte in uw offerteaanvraag.

We controleren of de plafondconstructie geschikt is voor de inleg-, pendel- of opbouwmontage van het model. We reserveren ruimte voor driverplaatsing en later onderhoud.

Welk dimsysteem moet worden besteld?

We kiezen de driver en het protocol in samenhang met de lichtregeling van het gebouw. In de bestelling leggen we de combinatie vast die bij deze uitvoering past.

Welke afmetingen moeten vóór bestelling worden geverifieerd?

We vergelijken het montageoppervlak met de tekening van de dimbare HOYUWO-PL3030-18WD met maat 295 × 295 × 32 mm. We bevestigen de afmetingen voor de gekozen uitvoering, niet voor de hele serie. Let op: de PL12060-rijen vermelden 1.195 × 295 × 32 mm ondanks het formaat van 1.200 × 600; vóór montage is een bevestigde uitvoeringstekening nodig.

Hoe controleert u compatibiliteit met een systeemplafond?

We vergelijken de buitenmaten van het paneel met het plafondraster en de oplegrand. We bepalen welk frame en welke accessoires voor de gekozen montage moeten worden meegeleverd.

Geeft de noodverlichting hetzelfde licht als bij normaal gebruik?

Bij een noodverlichtingsfunctie specificeren we de accu, brandduur en lichtstroom of het vermogen in noodbedrijf afzonderlijk. Het nominale armatuurvermogen zegt op zichzelf niets over de prestaties in noodbedrijf.
