Ledpaneel met onafhankelijk instelbaar vermogen en wit licht

Vergelijk voor uw project in Nederland de plafondindeling en voeding met de uitvoering voor 220–240 V AC. Beschouw het alternatief van 100–277 V AC niet als gelijkwaardig zonder het gegevensblad te bekijken. Vermogen en kleur zijn onafhankelijk instelbaar, waardoor negen combinaties ontstaan. De DIP-schakelaars bieden afhankelijk van de uitvoering 100%/80%/60% en 3.000/4.000/5.000 K of 6.000 K; een extra regelaar is niet nodig. Het paneel heeft modules met twee kleurtemperaturen en de driver een keuzeschakelaar voor elke functie. Controleer ook de beschikbare modelinstellingen en montagekit. De percentages op het etiket komen niet overeen met alle wattagestappen in de tabel; bevestig de vermogensinstellingen van de geleverde driver afzonderlijk.

  • Bestelserie: HOYUWO-PL6060-D (CCT)
  • Formaten: 2 × 1, 2 × 2, 4 × 1 en 4 × 2 ft
  • Montage: pendel of inbouw
  • Afwerking: matwit
  • Verklaring over flikkervrije werking: ja
  • Regeling: aan/uit in de Europese uitvoering; 0–10 V-dimming in andere configuraties. Controleer welke uitvoering bij het project past.
  • Bedrijfstemperatuur: −25 tot +55 °C
  • Opgegeven levensduur: 50.000 uur
  • Garantie: 3/5 jaar
  • Opgegeven conformiteit: CE, RoHS, ETL — reikwijdte afhankelijk van de uitvoering
  • Herkomst: geproduceerd in China
Vraag een offerte aan

ModelcodeVermogensoptiesAfmetingenLichtstroomDatasheet
HOYUWO-PL6030-24WD (CCT)24W-20W-18W295*595*32mm2000-2800lmVraag de datasheet aan
HOYUWO-PL6060-40WD (CCT)40W-30W-25W595 × 595 × 32 mm, standaard /603 × 603 × 32 mm, speciale exportmaat2700-4800lmVraag de datasheet aan
HOYUWO-PL12030-40WD(CCT)40W-30W-25W1.195 × 295 × 32 mm, standaard /1.213 × 301 × 32 mm, speciale exportmaat2700-4800lmVraag de datasheet aan
HOYUWO-PL12060-60WD (CCT)60W-50W-40W1.195 × 595 × 32 mm, standaard /1.213 × 603 × 32 mm, speciale exportmaat4400-6600lmVraag de datasheet aan

  • Noodverlichtingskit: afhankelijk van de uitvoering 1, 2 of 3 uur bedrijf op 30% van het vermogen.
  • Opbouwframe en ophangkabels voor pendelmontage.

Selectiecriteria vóór bestelling

We beoordelen verblinding aan de hand van de werkelijke hoogte, armatuurpositie en werkgebieden. Omdat een cataloguswaarde niet het gedrag van de volledige installatie weergeeft, vragen we een projectspecifieke berekening op.

We vragen de testtemperatuur en het criterium voor lichtstroombehoud op om de opgegeven levensduur te beoordelen.

We stemmen het paneel in een klaslokaal, kantoor of winkel af op de plafondmodule. Voor de algemene verlichting controleren we lichtverdeling en verblinding op de werkplekken.

  • De standaardinbouwuitvoering wordt op een geschikte modulaire systeemplafondconstructie gelegd.
  • Pendelmontage is mogelijk; stalen ophangkabels moeten afzonderlijk worden besteld.

We controleren of de plafondconstructie geschikt is voor de inleg-, pendel- of opbouwmontage van het model. We reserveren ruimte voor driverplaatsing en later onderhoud.

Hoe worden selecteerbaar vermogen en kleur vastgelegd?

We volgen de handleiding en nemen niet aan dat instellingen onder spanning mogen worden gewijzigd. Vooral bij meerdere armaturen leggen we de schakelaarstanden in de bestelling vast. Kleurtemperatuurselectie wordt afzonderlijk van dimmen beoordeeld. Vóór aankoop bevestigen we de beschikbare standen en opties van het model.

Welke afmetingen moeten vóór bestelling worden geverifieerd?

We vergelijken de montageplek met de tekening van HOYUWO-PL6030-24WD (CCT) met maat 295 × 595 × 32 mm. We controleren de geleverde uitvoering zonder de afmetingen te veralgemenen.

Hoe controleert u compatibiliteit met een systeemplafond?

We vergelijken de buitenmaten van het paneel met het plafondraster en de oplegrand. We bepalen welk frame en welke accessoires voor de gekozen montage moeten worden meegeleverd.

Geeft de noodverlichting hetzelfde licht als bij normaal gebruik?

Bij een noodverlichtingsfunctie specificeren we de accu, brandduur en lichtstroom of het vermogen in noodbedrijf afzonderlijk. Het nominale armatuurvermogen zegt op zichzelf niets over de prestaties in noodbedrijf.

Welk dimsysteem moet worden besteld?

We kiezen de driver en het protocol in samenhang met de lichtregeling van het gebouw. In de bestelling leggen we de combinatie vast die bij deze uitvoering past.

Gerelateerde producten

Toegankelijke tekst bij de informatie in de afbeeldingen

Afbeelding 1 — productpresentatie

  • Drie vermogens- en drie kleurtemperatuurinstellingen, 3CCT.

Afbeelding 2 · Technische specificaties

  • Drie vermogens- en drie kleurtemperatuurinstellingen, 3CCT.

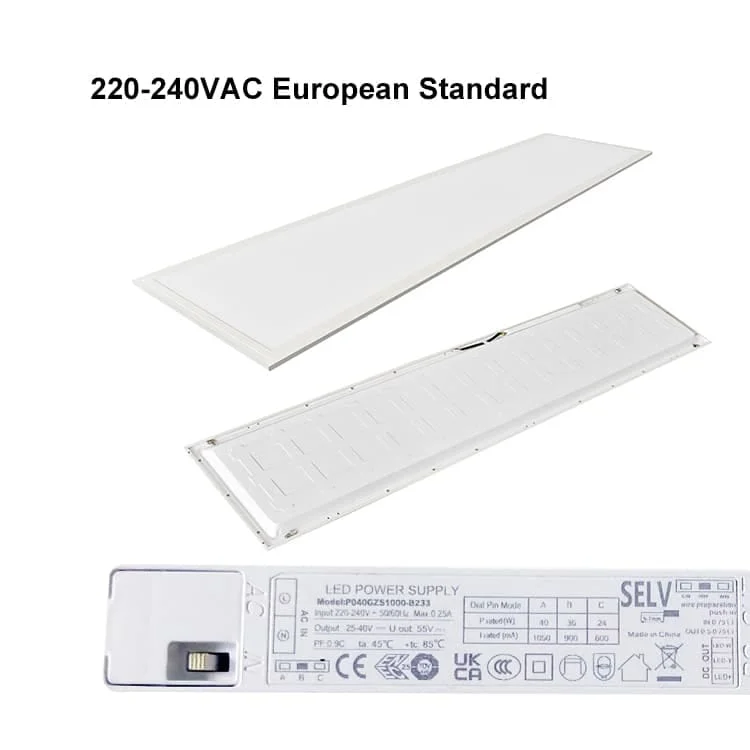

Afbeelding 3 — technische specificaties

  • Uitvoering voor 220–240 V AC, omschreven als Europese standaard.
  • De foto toont het etiket van de leddriver. Symbolen, codes en technische waarden zijn in de afbeelding behouden.

Afbeelding 4 — technische specificaties

  • Uitvoering voor de VS/Canada.
  • Vermogensselectie: 100%, 80% en 60%.
  • CCT-selectie: 3.000, 4.000 en 5.000 K.
  • Het driveretiket toont de oorspronkelijke certificeringsmarkeringen en elektrische gegevens.

Afbeelding 5 — technische specificaties

  • Uitvoering voor 220–240 V AC, omschreven als Europese standaard.
  • De foto toont het etiket van de leddriver. Symbolen, codes en technische waarden zijn in de afbeelding behouden.

Afbeelding 6 — technische specificaties

  • Twee schuifschakelaars: één voor kleurtemperatuur en één voor vermogen.
  • Selecteerbare CCT: 3.000, 4.000 en 5.000 K.
