Panelen van 1200 × 300 met achterverlichting, 36–60 W

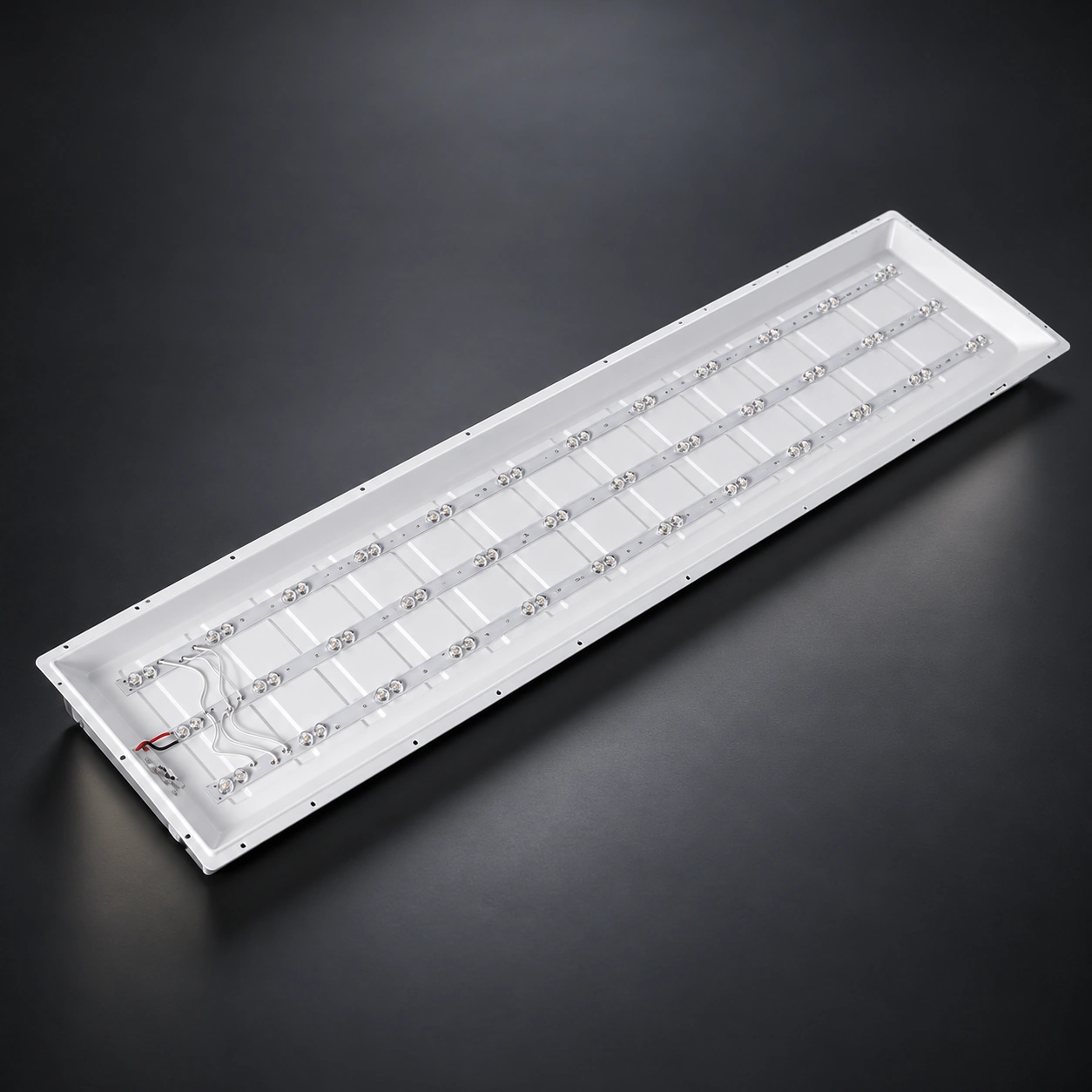

Controleer voor een school of ziekenhuis de fotometrie en berekeningsomstandigheden van de optionele prismatische diffusor met opgegeven UGR <19. Er zijn vermogens van 36, 40, 48 en 60 W en inbouw- of pendelmontage beschikbaar. Bij het paneel van 1200 × 300 mm zijn de leds op de basis geplaatst voor achterverlichting.

  • Ledchips: Philips SMD2835
  • CRI (Ra): >80 of 90
  • SDCM: <5 of 3
  • Kleurtemperatuur: 3000 / 4000–4500 / 5700–6500 K
  • Leddriver: Eaglerise / LiFud / Philips; het gegevensblad vermeldt flikkervrije werking
  • Ingangsspanning: 110 V of 220–240 V AC, 50/60 Hz; bevestig de uitvoering
  • Arbeidsfactor: >0,9
  • Totale harmonische vervorming: <15%
  • Materialen: metalen frame, metalen basis en PS-kap
  • Afwerking: matwit
  • Opgegeven UGR: standaard <21, optioneel <19; afhankelijk van configuratie en berekeningsomstandigheden
  • Standaard inbouwmontage; pendelmontage optioneel
  • Bescherming aan de voorzijde: IP44
  • Opgegeven levensduur: >50.000 uur
  • Bedrijfstemperatuur: −25 tot +60 °C
  • Garantie: 3/5 jaar
  • Opgegeven conformiteit: CE en RoHS. Vraag de documenten van het specifieke model op.
Vraag een offerte aan

ModelcodeVermogenAfmetingenLichtstroomDatasheet
HOYUWO-PL12030-36WD36W±5%1195*295*H23mm3600-4400lmVraag de datasheet aan
HOYUWO-PL12030-40WD40W±5%1195 × 295 × H23 mm — standaarduitvoering 1213 × 301 × H23 mm — uitvoering aangeduid voor de VS4000-4800lmVraag de datasheet aan
HOYUWO-PL12030-48WD48W±5%1195*295*H23mm4800-5900lmVraag de datasheet aan
HOYUWO-PL-12030-60WD60W±5%1195*295*H23mm6000-7200lmVraag de datasheet aan

  • Kies voor dimmen een compatibele TRIAC-, 0–10 V- of DALI-driver.
  • Noodverlichtingsoptie: 30% van het vermogen, opgegeven bedrijfsduur 1, 2 of 3 uur
  • Optioneel opbouwframe
  • Pendelmontage
  • Paneel met opgegeven UGR <19; controleer de berekeningsomstandigheden

Selectiecriteria vóór bestelling

We vragen de testtemperatuur en het criterium voor lichtstroombehoud op om de opgegeven levensduur te beoordelen.

In het onderhoudsplan controleren we de beschikbaarheid van een vervangende driver en hoe deze uit het systeemplafond kan worden verwijderd.

Het paneel is te overwegen voor projecten in scholen, ziekenhuizen en supermarkten.

We stemmen het paneel in een klaslokaal, kantoor of winkel af op de plafondmodule. Voor de algemene verlichting controleren we lichtverdeling en verblinding op de werkplekken.

  • De standaarduitvoering is bedoeld voor een passend systeemplafond. Controleer de oplegmaten en het bevestigingssysteem.
  • Vraag voor pendelmontage stalen kabels en bijbehorende accessoires aan.
  • Voor opbouwmontage is een passend frame nodig.
  • Montageoptie met veerklemmen — vraag accessoires aan die bij het model passen

We controleren of de plafondconstructie geschikt is voor de inleg-, pendel- of opbouwmontage van het model. We reserveren ruimte voor driverplaatsing en later onderhoud.

Welke afmetingen moeten vóór bestelling worden geverifieerd?

De tekening van HOYUWO-PL12030-36WD vermeldt 1195 × 295 × H23 mm. We vergelijken deze maten met de draagconstructie en de geleverde uitvoering; de maten van andere uitvoeringen moeten afzonderlijk worden gecontroleerd.

Hoe controleert u compatibiliteit met een systeemplafond?

We vergelijken de buitenmaten van het paneel met het plafondraster en de oplegrand. We bepalen welk frame en welke accessoires voor de gekozen montage moeten worden meegeleverd.

Geeft de noodverlichting hetzelfde licht als bij normaal gebruik?

Bij een noodverlichtingsfunctie specificeren we de accu, brandduur en lichtstroom of het vermogen in noodbedrijf afzonderlijk. Het nominale armatuurvermogen zegt op zichzelf niets over de prestaties in noodbedrijf.

Welk dimsysteem moet worden besteld?

We kiezen de driver en het protocol in samenhang met de lichtregeling van het gebouw. In de bestelling leggen we de combinatie vast die bij deze uitvoering past.
