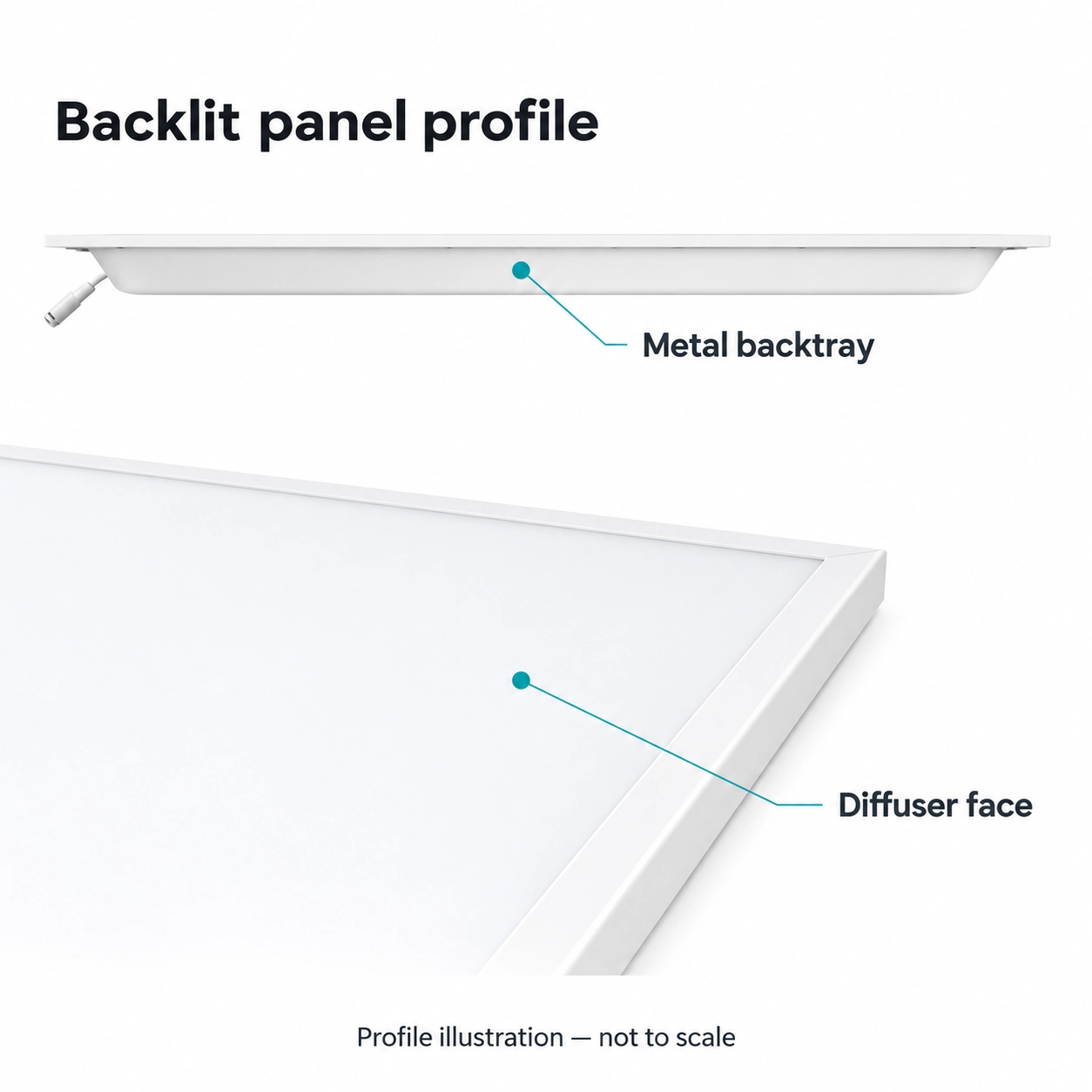

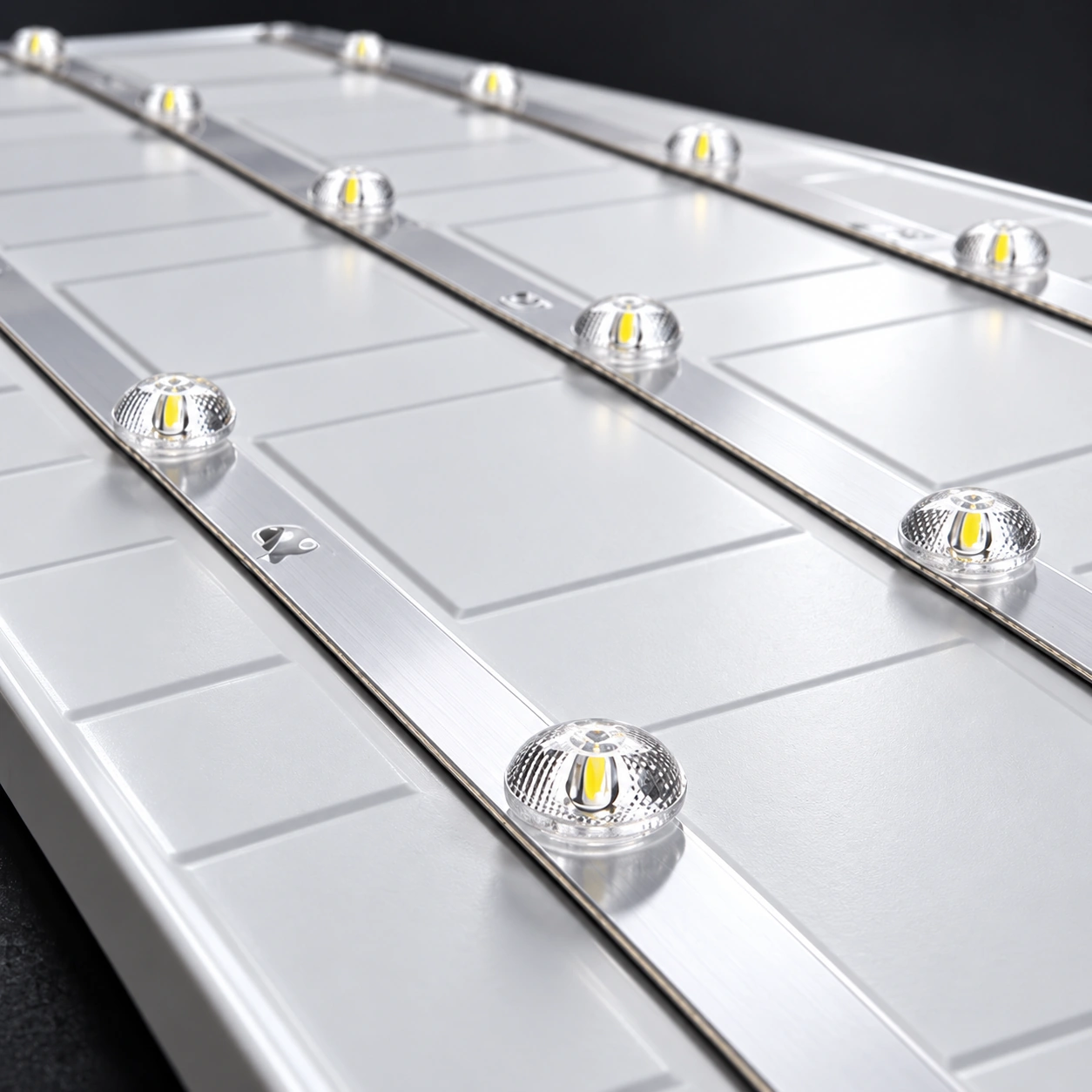

Panelen van 600 × 600 met achterverlichting, 23 mm hoog

Modelcode	Vermogen	Afmetingen	Lichtstroom	Datasheet
HOYUWO-PL6060-36WD	36W±5%	595*595*H23mm	3600-4400lm	Vraag de datasheet aan
HOYUWO-PL6060-40WD	40W±5%	595 × 595 × H23 mm — standaarduitvoering 603 × 603 × 23 mm — uitvoering aangeduid voor de VS	4000-4800lm	Vraag de datasheet aan
HOYUWO-PL6060-48WD	48W±5%	595*595*H23mm	4800-5900lm	Vraag de datasheet aan
HOYUWO-PL-6060-60WD	60W±5%	595*595*H23mm	6000-7200lm	Vraag de datasheet aan

• Kies voor dimmen een compatibele TRIAC-, 0–10 V- of DALI-driver.
• Noodverlichtingsoptie: 30% van het vermogen, opgegeven bedrijfsduur 1, 2 of 3 uur
• Optioneel opbouwframe

Het paneel is te overwegen voor vergaderruimtes, kantoren en supermarkten als onderdeel van een commercieel verlichtingsproject.

We stemmen het paneel in een klaslokaal, kantoor of winkel af op de plafondmodule. Voor de algemene verlichting controleren we lichtverdeling en verblinding op de werkplekken.

• De standaarduitvoering is bedoeld voor een passend systeemplafond. Controleer de oplegmaten en het bevestigingssysteem.
• Vraag voor pendelmontage stalen kabels en bijbehorende accessoires aan.
• Voor opbouwmontage is een passend frame nodig.
• Montageoptie met veerklemmen — vraag accessoires aan die bij het model passen

Selectiecriteria vóór bestelling

We vragen de testtemperatuur en het criterium voor lichtstroombehoud op om de opgegeven levensduur te beoordelen.

In het onderhoudsplan controleren we de beschikbaarheid van een vervangende driver en hoe deze uit het systeemplafond kan worden verwijderd.

We controleren of de plafondconstructie geschikt is voor de inleg-, pendel- of opbouwmontage van het model. We reserveren ruimte voor driverplaatsing en later onderhoud.

Is een lage behuizingshoogte voldoende voor de inbouwruimte?

We bestellen het paneel niet uitsluitend op basis van de diepte die op een foto zichtbaar lijkt. We vergelijken de tekening met de installaties boven het plafond en plannen toegang voor onderhoud. Naast de behuizing houden we rekening met driver, connectoren en montagetoleranties.

Welke afmetingen moeten vóór bestelling worden geverifieerd?

Bij vervanging geven we de afmetingen van het bestaande armatuur op; een vergelijkbaar vermogen betekent niet dezelfde vorm en maten. We controleren verankeringen, kabels en externe onderdelen. De tekening van HOYUWO-PL6060-36WD vermeldt 595 × 595 × H23 mm; we vergelijken dit met de draagconstructie en gewenste uitvoering.

Hoe controleert u compatibiliteit met een systeemplafond?

De formaatnaam geeft niet de exacte oplegmaat aan. We vragen de tekening van de paneeluitsparing op, vergelijken de maten met het raster en plannen toegang tot de driver zonder onnodige demontage van het plafond. Daarna kiezen we het passende montageframe of de montagekit.

Geeft de noodverlichting hetzelfde licht als bij normaal gebruik?

We beoordelen de geschiktheid voor noodverlichting binnen het project; alleen de aanwezigheid van een accu is onvoldoende. We vragen het werkingsschema en de voorwaarden voor de opgegeven bedrijfsduur op. We onderscheiden de noodbedrijfswaarden van het normale vermogen en leggen de accu, bedrijfsduur en beschikbare lichtstroom of het vermogen vast.

Welk dimsysteem moet worden besteld?

We behandelen faseafsnijding/-aansnijding, analoge en digitale ingangen als verschillende oplossingen. We vragen naar een bevestigde combinatie van driver en bediening, het laagste dimniveau en het inschakelgedrag. We stemmen het armatuurprotocol af op de installatie en vermelden bij de bestelling de optie die bij het gekozen model past.
