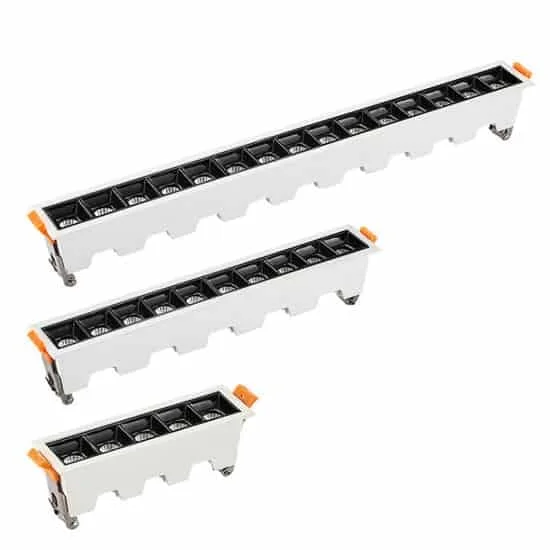

Lineaire inbouwarmaturen met diepe optiek

Beschrijving

We beoordelen de besparing door verbruik en lichtresultaat van twee installaties te vergelijken. De fotometrie van lijnarmaturen maakt controle van lichtverdeling en verblinding mogelijk. De gekozen optiek en plafondintegratie worden gebruikt voor het ontwerp van algemene of accentverlichting.

Parameters

Model	HOYUWO-LS-3*2W	HOYUWO-LS-5*2W	HOYUWO-LS-10*2W	HOYUWO-LS-15*2W
Vermogen	6W	10W	20W	30W
Afmetingen	106*46mm	148*46mm	280*46mm	414*46mm
Inbouwopening	100*35mm	138*35mm	270*35mm	400*35mm
Ledchip	3 Philips-leds	5 Philips-leds	10 Philips-leds	15 Philips-leds
Lichtstroom	500-540lm	850-900lm	1700-1800lm	2600-2700lm

Bundelhoek	Optie van 15°, 30° of 45°
Materialen	Gegoten aluminium en PC-reflector; witte of zwarte afwerking
Arbeidsfactor	Opties van 0,6–0,9
Dimbaar	De standaarduitvoering is niet dimbaar; TRIAC, 0–10 V of DALI wordt op aanvraag beoordeeld.
Opgegeven levensduur	Opgegeven 50.000 uur
Opmerking	De catalogus verwijst naar CE- en RoHS-documenten; vraag de documenten voor de gekozen productcode op. Bevestig 12/24 V DC-voeding en een compatibele noodverlichtingskit afzonderlijk.

Producteigenschappen

• Inbouwmontage integreert het armatuur in het plafond; bevestig de beschikbare diepte en toegang tot de driver.

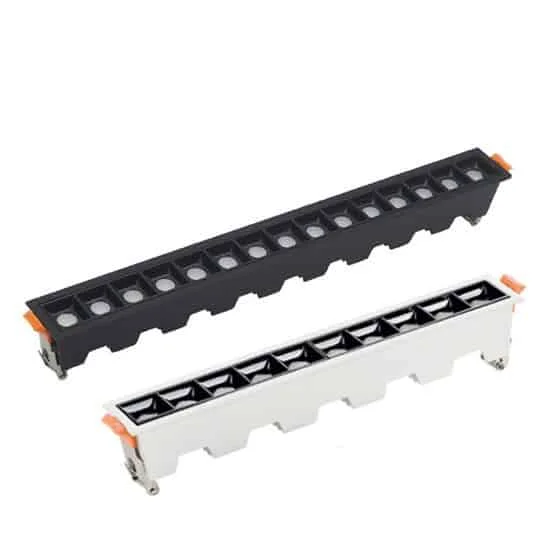

• De aluminium behuizing is verkrijgbaar met witte of zwarte afwerking. Bevestig oppervlaktebehandeling en toegestane thermische omstandigheden voor de gekozen uitvoering.
• Er worden Philips-leds gebruikt. De catalogusclaim van meer dan 60% besparing ten opzichte van traditionele lampen moet worden bevestigd door lichtstroom, lichtverdeling en verbruik te vergelijken. Vraag ook informatie over materialen en afvalverwerking aan het einde van de levensduur.
• Kies optiek van 15°, 30° of 45° op basis van het te verlichten object of oppervlak.

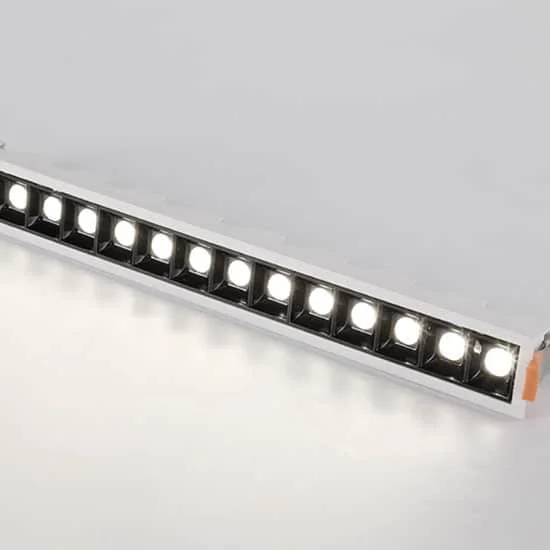

• Een terugliggende lichtbron helpt direct zicht op de led te beperken; verblinding moet nog steeds in het project worden beoordeeld.
• Het gegevensblad vermeldt een flikkervrije driver en een levensduur van meer dan 5 jaar. Vraag testomstandigheden en resultaten op voordat u deze uitspraken als onvoorwaardelijke garantie beschouwt.
• Regelopties: TRIAC / 0–10 V / DALI.
• Een noodvoedingsoptie is beschikbaar.

Kleurtemperatuur

U kunt drie witlichtgroepen vergelijken: warm wit van 2800–3000 K, neutraal wit van 4000–4500 K en koel wit van 5700–6500 K.

Montage

1. We schakelen de voeding uit en maken de plafondopening volgens de uitsparingstekening. 2. We controleren vóór aansluiting de drivercode en gebruiken 100–240 V AC, 50/60 Hz uitsluitend voor de uitvoering met deze aanduiding. 3. We drukken de zijveren samen en plaatsen de behuizing volgens het schema. 4. We bevestigen de montage en aansluitingen voordat we de voeding inschakelen en de werking testen.

Veelgestelde vragen

Toepassingen

Beoordeel bij het plannen van de lichtlijn de uitlijning en eindafwerking. Kies de diffusor en bevestigingswijze op basis van de armatuuruitvoering en het gebruik van de ruimte.

Montagevoorbereiding

We controleren het traject van de lichtlijn, de bevestigingspunten en profielverbindingen. We bepalen de accessoires voor de gekozen montage en zorgen dat de driver bereikbaar blijft.

Selectiecriteria vóór bestelling

We vergelijken de lichtstroom van het complete armatuur met gemonteerde diffusor. De lichtopbrengst van de ledmodule afzonderlijk beschouwen we niet als het optische resultaat van het volledige systeem.

Voordat we een doorlopende lichtlijn goedkeuren, vragen we het verbindingsdetail of een proefmodel op. We beoordelen de uitlijning van de profielen, de continuïteit van de diffusor en mogelijke schaduwen bij de verbinding.

Toegankelijke tekst bij de informatie in de afbeeldingen

Afbeelding 1 — productinformatie

• Montage van een lineair inbouwarmatuur.
• 1. Maak de plafondopening volgens de tekening.
• 2. Sluit de driver spanningsloos aan op de gemarkeerde L- en N-klemmen volgens de handleiding van de uitvoering.
• 3. Breng de bevestigingsveren omhoog en plaats het armatuur in de opening.
• 4. Controleer vóór afronding van de montage of het armatuur stevig vastzit.
