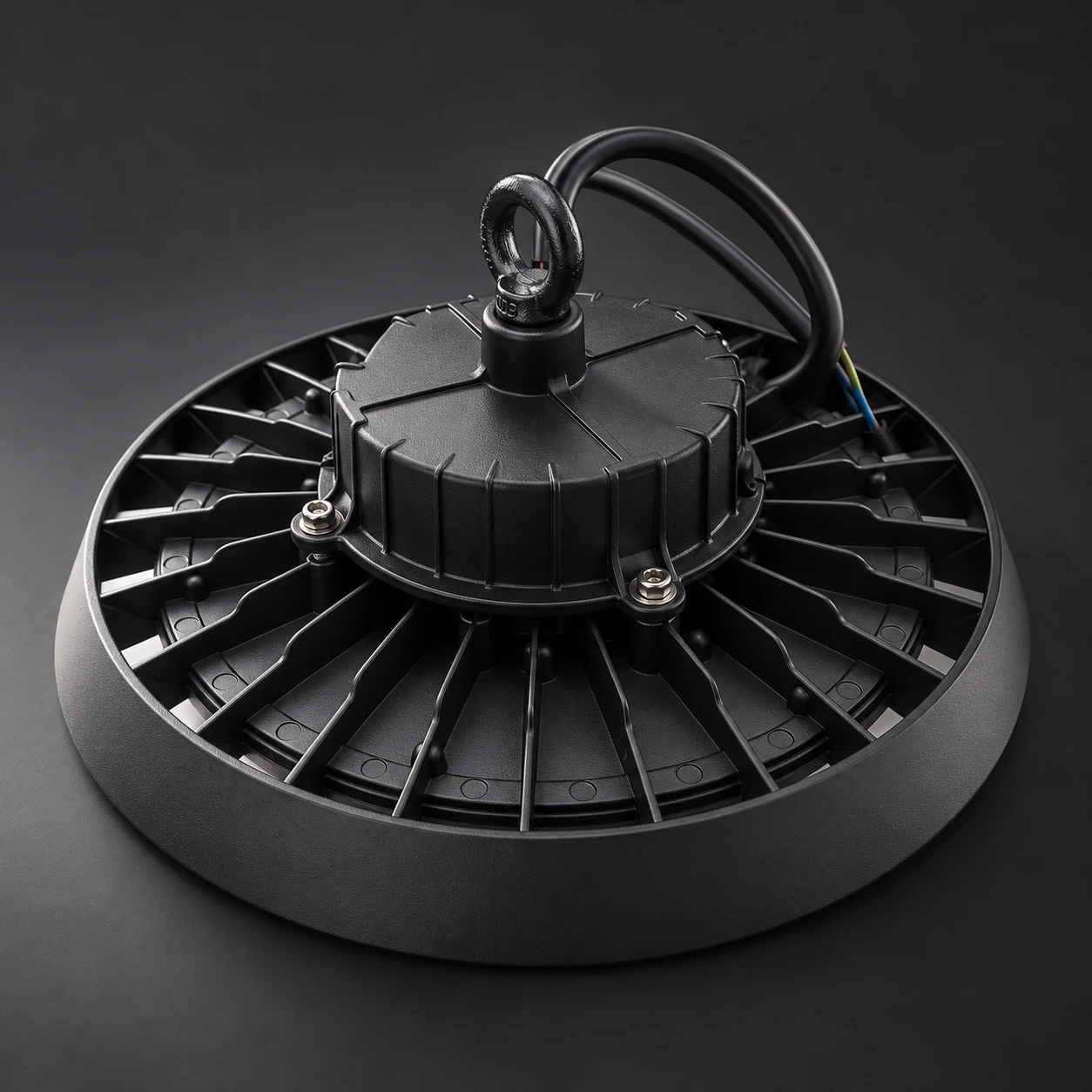

UFO-armaturen met 0–10 V- of DALI-dimming
Bepaal optiek, driver en regeling voor een productieruimte, sporthal of multifunctionele zaal. De ronde UFO-armaturen zijn verkrijgbaar met 0–10 V en DALI; instelbaar wit licht is een optie die afzonderlijk moet worden bevestigd. De seriecatalogus vermeldt 150–200 lm/W; de prestaties van het bestelde model moeten afzonderlijk worden gecontroleerd.
- Referentieserie: HOYUWO-HB-D
- Dimming: 0/1–10 V of DALI, afhankelijk van de driver
- Vermogen: 100, 150 en 200 W

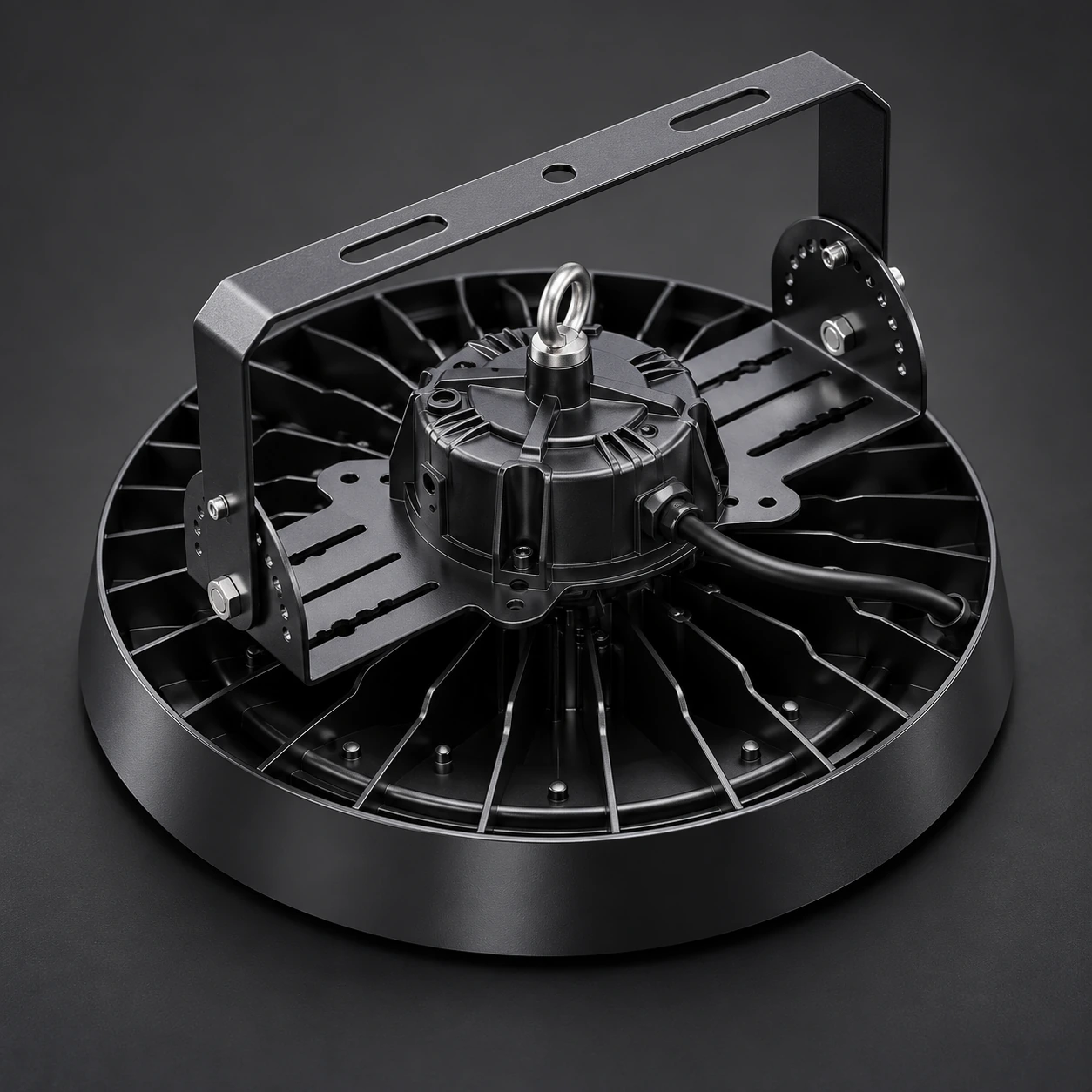

- Montage: opbouw / pendel
- Opgegeven lichtrendement: 150 lm/W
- Opgegeven levensduur: >50.000 uur
- Fabrieksgarantie: 3/5 jaar
- Opgegeven conformiteit: CE en RoHS. Vraag de documenten van het specifieke model op.
- Verwachte levertijd: 7–15 dagen, afhankelijk van aantal en bevestigde bestelling
- Herkomst: China
- Minimale bestelling: 30 stuks per model
| Modelcode | Vermogen | Afmetingen | Lichtstroom | Dimsysteem | Datasheet |
|---|---|---|---|---|---|
| HOYUWO-HB-100WD | 100W±5% | Ø250*H90mm | 15000-20000lm | 0/1–10 V- of DALI-dimming | Vraag de datasheet aan |
| HOYUWO-HB-150WD | 150W±5% | Ø300*H100mm | 23000-30000lm | 0/1–10 V- of DALI-dimming | Vraag de datasheet aan |
| HOYUWO-HB-200WD | 200W±5% | Ø345*H120mm | 30000-40000lm | 0/1–10 V- of DALI-dimming | Vraag de datasheet aan |
Een optionele accu is aan te vragen voor noodvoeding ; hiervoor moet een compatibele uitvoering van dit highbayarmatuur worden gekozen.
Houd bij de keuze van hoog gemonteerde armaturen voor een fabriek, werkplaats of magazijn rekening met stellingen en werkstations. Hun positie beïnvloedt de optiek, opstelling en het benodigde aantal armaturen.
De tekeningen tonen de aansluiting voor regeling van het lichtniveau van het armatuur:
- Aansluitschema voor een dimbaar ledarmatuur met DALI:
- Montage en aansluiting van een dimbaar armatuur met 0–10 V/1–10 V:
Selectiecriteria vóór bestelling
We vragen de toegestane bedrijfstemperatuur van het volledige highbayarmatuur inclusief driver op. We houden er rekening mee dat de temperatuur nabij het dak kan verschillen van die op vloerniveau.
We geven de opgegeven inschakelstroom van de driver aan de montagespecialist door, zodat deze de stroomkring en het aantal aangesloten armaturen kan bepalen.
We controleren draagvermogen, ophangwijze en onderhoudstoegang. Verankering en elektrische aansluiting worden volgens de modelhandleiding uitgevoerd.
Welk dimsysteem moet worden besteld?
We behandelen faseafsnijding/-aansnijding, analoge en digitale ingangen als verschillende oplossingen. We vragen naar een bevestigde combinatie van driver en bediening, het laagste dimniveau en het inschakelgedrag. We stemmen het armatuurprotocol af op de installatie en vermelden bij de bestelling de optie die bij het gekozen model past.
Welke afmetingen moeten vóór bestelling worden geverifieerd?
De tekening van HOYUWO-HB-100WD vermeldt Ø250 × 90 mm hoogte. Bevestig de compatibiliteit met de montageplek en bestelde uitvoering; andere modellen kunnen afwijkende afmetingen hebben.
Is de gebouwhoogte voldoende om een highbayarmatuur te kiezen?
We voegen machines, stellingen en werkvlakken aan de plattegrond toe. Met deze gegevens controleren we de fotometrie voordat we vermogen en aantal armaturen bepalen.
Geeft de noodverlichting hetzelfde licht als bij normaal gebruik?
Bij een noodverlichtingsfunctie specificeren we de accu, brandduur en lichtstroom of het vermogen in noodbedrijf afzonderlijk. Het nominale armatuurvermogen zegt op zichzelf niets over de prestaties in noodbedrijf.
Toegankelijke tekst bij de informatie in de afbeeldingen
Afbeelding 1 · Montage en aansluiting
- Bediening van dimbare industriële ledarmaturen via DALI.
- Het schema toont een voeding van 100–277 V AC en geleiders L, G en N. Bevestig het spanningsbereik van de geleverde driver.
- Getoonde onderdelen: DALI-regelkabels, DALI-schakelaar, dimbare ledarmaturen en verlichtingsregelsysteem.
Afbeelding 2 · Montage en aansluiting
- Het schema toont de oogbevestiging, schroef en ophanging. Volg de modelhandleiding; een verschil met de afbeelding is geen reden om een bevestiging weg te laten.
- In het bronschema is zwart aangeduid als L, wit als N en groen als E/GND. Deze kleuren vormen geen aansluitregel voor een andere installatie. Identificeer de klemmen bij spanningsloze installatie en volg de markeringen op het geleverde armatuur.
- De dimaansluiting vereist een compatibele dimbare driver voor 1–10 V.
- Het schema duidt paars aan als DIM+ en grijs als DIM−. Controleer aansluiting en isolatie van de regelgeleiders in de handleiding van de geleverde uitvoering.
