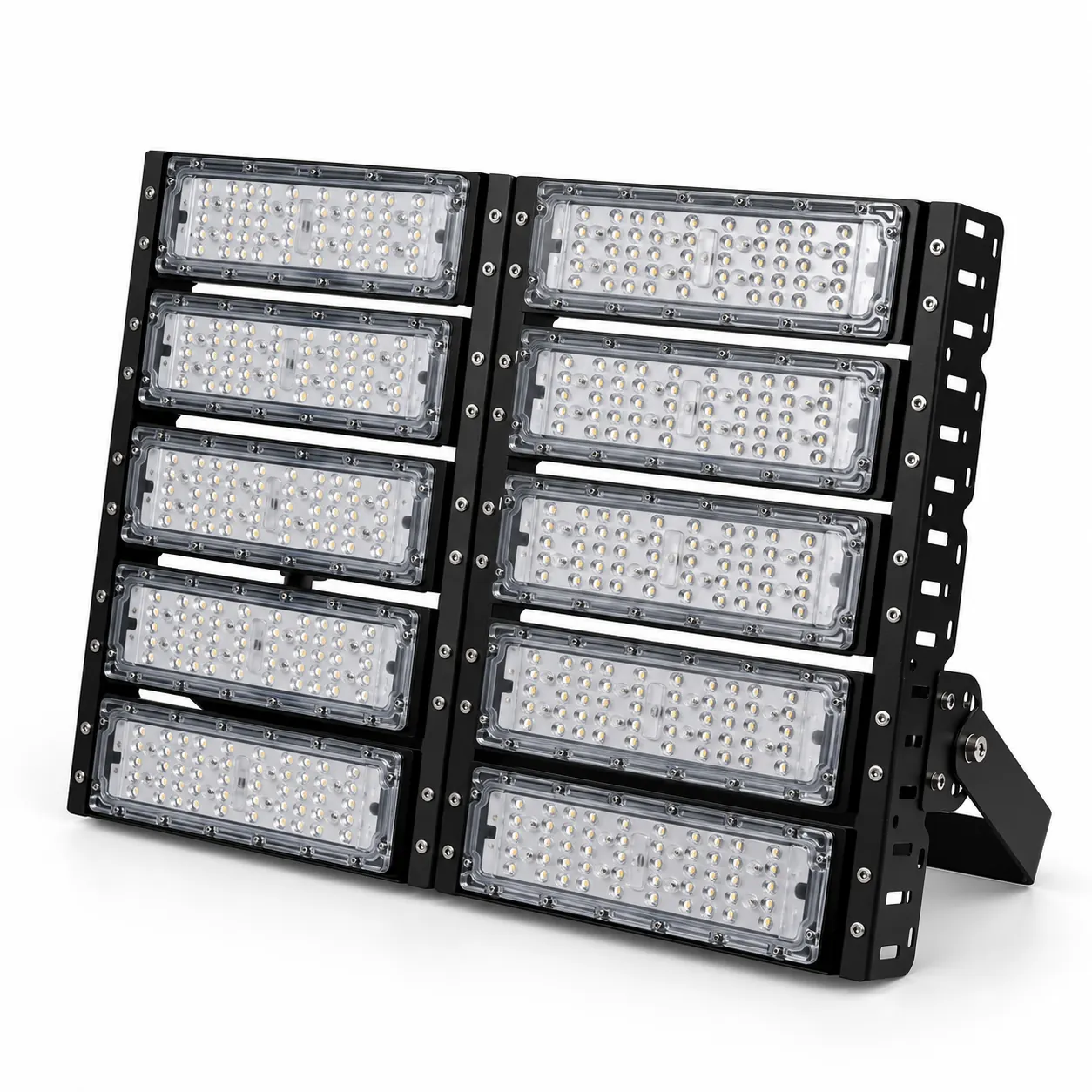

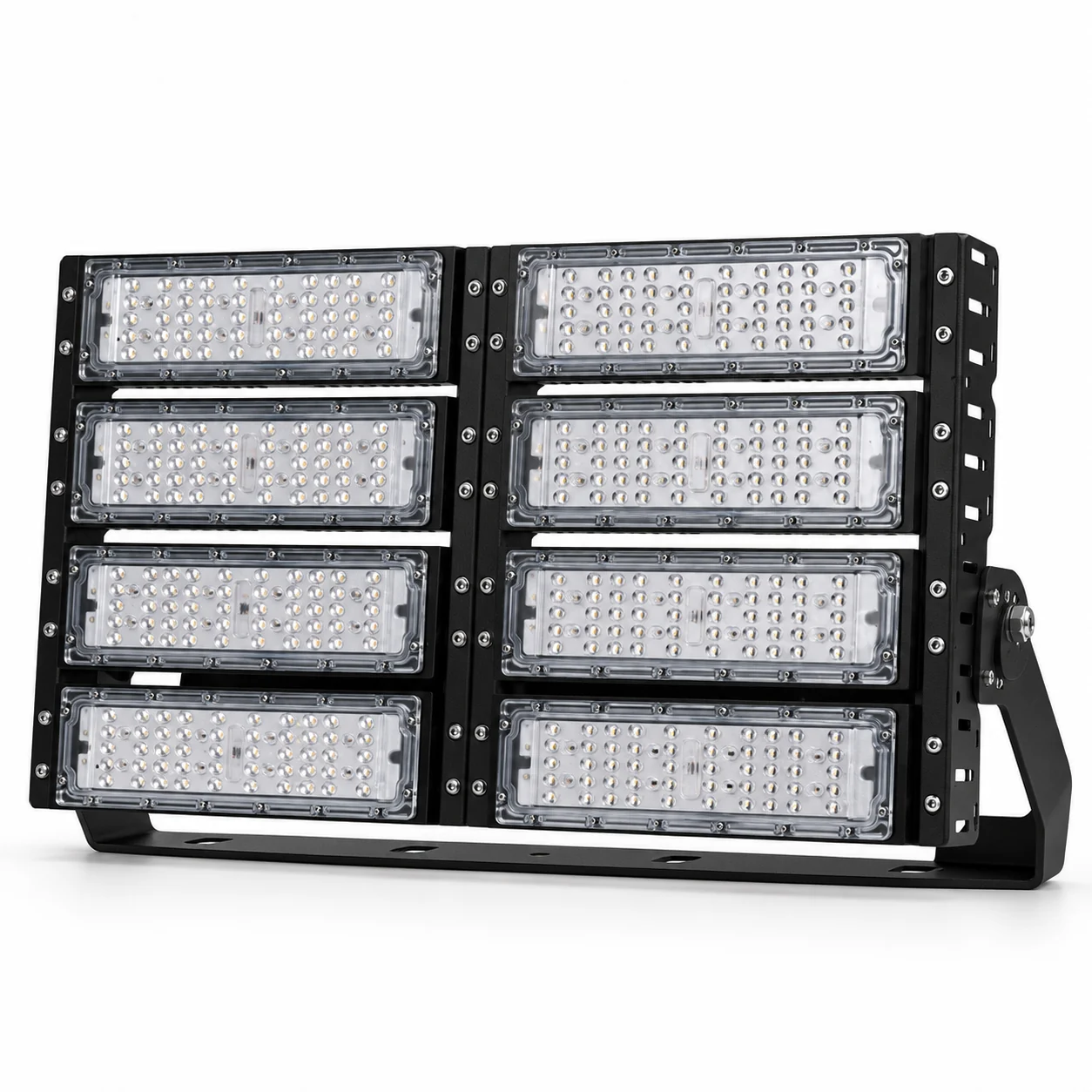

Modulaire breedstralers van 400–600 W voor hoge montage

Vergelijk de catalogushoogtes van 20–40 m met constructie, berekening en omstandigheden op locatie. Bevestig de voeding: standaard 100–277 V AC, op aanvraag 12–48 V DC; IP66 en IK08 worden opgegeven. Er zijn vermogens van 400, 500 en 600 W en optieken van 60 / 90 / 120° of 75 × 150° beschikbaar. Baseer de keuze voor een haven, containerterminal, luchthavenplatform of sportaccommodatie op het lichtplan. Beschrijving en lijst verschillen voor de asymmetrische optiek van 75 × 150° / 70 × 140° en de ondergrens van de ingangsspanning van 100 / 110 V; bevestig de gekozen configuratie. De diameter van het verlichte gebied in de tabel is indicatief en moet bij de beoogde verlichtingssterkte worden gecontroleerd.

  • Hoog lichtrendement— opgegeven 130–150 lm/W; de projectberekening bepaalt het aantal armaturen
  • Warmteafvoer— groot koellichaam met verticale ribben voor natuurlijke convectie
  • Toegang tot de driver zonder gereedschap, afhankelijk van de uitvoering— controleer bereikbaarheid en onderhoudsmethode voor de gekozen montage
  • Corrosiewerende coating— bevestig coatingtype en testresultaten voor haven- of kustgebruik
  • Overspanningsbeveiliging— opties van 6 / 10 kV; stem de armatuurbeveiliging af op de beveiligingen van de installatie
  • Ledchips: Philips SMD3030
  • CRI:>70 SDCM:<5
  • Kleurtemperatuur: 2.700–6.000 K
  • Leddriver: Sosen / Moso / Meanwell / Philips / Suncom, afhankelijk van de optie
  • Ingangsspanning: 110–277 V AC, 50/60 Hz; bevestig het bereik van de gekozen driver
  • Arbeidsfactor: >0,95
  • Bundelhoek: 60°/90°/70*140°
  • Bedrijfstemperatuur: −25 tot +55 °C
  • Opgegeven levensduur: >50.000 uur
  • Fabrieksgarantie: 3/5 jaar
  • Vermelde conformiteitsdocumenten: CE, RoHS, LVD en EMC; vraag de documenten van het betreffende model op.
  • Beschermingsgraad en slagvastheid: IP66 en IK08
Vraag een offerte aan

ModelcodeVermogenAfmetingenLichtstroomMontagehoogteDiameter van het verlichte gebiedDatasheet
HOYUWO-FL-400WM400W±5%350*562*145mm44000-60000lm20-25 m50-60mVraag de datasheet aan
HOYUWO-FL-500WM500W±5%440*562*145mm55000-75000lm25-30 m60-70mVraag de datasheet aan
HOYUWO-FL-600WM600W±5%530*562*145mm66000-90000lm30-40 m70-85mVraag de datasheet aan

  • Spanningsopties op aanvraag: 347–480 V AC of 12–48 V DC
  • Optionele regeling: fotocel, 0–10 V- of DALI-dimming
  • Optionele ingebouwde accu met opgegeven brandduur van 90 minuten; bevestig vermogen en bedrijfsomstandigheden
  • Montage: zijadapter voor een mast of vorkbeugel, afhankelijk van de uitvoering

Selectiecriteria vóór bestelling

We controleren de bescherming van de aansluiting afzonderlijk: doos, connector en kabelwartel. De IP-graad van de behuizing betekent niet dat andere onderdelen dezelfde bescherming bieden.

In de berekening controleren we de bundelrichtingen en het licht dat naburige terreinen, ramen of wegen bereikt. We beoordelen de verlichtingssterkte in het werkgebied samen met het licht buiten het doelgebied.

  • Havens / containerterminals / scheepswerven
  • Luchthavens: platform- en vrachtterreinen
  • Sportaccommodaties: omliggende terreinen en trainingsvelden
  • Grote industriële of veehouderijlocaties — na beoordeling van omgeving en project
  • Logistieke distributiecentra
  • Tolpleinen en grote rotondes

Kies de passende uitvoering en lichtrichting voor een groot gebied of buitenoppervlak. De berekening moet bevestigen dat het licht op de te gebruiken werkzone wordt geconcentreerd.

We controleren vóór montage de draagconstructie, verstelbare beugel, afdichting van aansluitingen en onderhoudstoegang. We bepalen de definitieve lichtrichting met een lichtberekening en controleren deze ter plaatse.

Welke afmetingen moeten vóór bestelling worden geverifieerd?

De tekening van HOYUWO-FL-400WM vermeldt 350 × 562 × 145 mm. We vergelijken de aansluiting en het geleverde model met deze maten; voor andere uitvoeringen zijn afzonderlijke tekeningen nodig.

Hoe wordt deze breedstraler gericht?

Na het bepalen van montagehoogte en werkgebied beoordelen we de optiek en beugelinstelling. De benodigde lichtrichting wordt met een lichtberekening bepaald.

Geeft de noodverlichting hetzelfde licht als bij normaal gebruik?

Bij een noodverlichtingsfunctie specificeren we de accu, brandduur en lichtstroom of het vermogen in noodbedrijf afzonderlijk. Het nominale armatuurvermogen zegt op zichzelf niets over de prestaties in noodbedrijf.

Welke onderdelen zijn nodig voor slimme bediening?

We bepalen de bedieningsmethode en het platform. Voor bevestiging van de levering controleren we of het model compatibel is met de geplande gateway en driver.

Welk dimsysteem moet worden besteld?

We kiezen de driver en het protocol in samenhang met de lichtregeling van het gebouw. In de bestelling leggen we de combinatie vast die bij deze uitvoering past.
