Straatarmaturen SL-B/01 met een afzonderlijke ledprintplaat per module

Bij straatverlichting moeten lichtverdeling, rendement en onderhoudstoegang samen worden beoordeeld. Elke module in de serie HOYUWO-SL-B/01 heeft een afzonderlijke ledprintplaat en een catalogusvermogen van 50 W. Een modulaire constructie betekent niet dat de elektrische voeding onafhankelijk is; bevestig vóór bestelling de vervangingsmethode en het effect van een defecte module op het complete armatuur.

Materialen en afwerkingsopties

  • Aluminium behuizing en koellichaam met oppervlaktebehandeling; bevestig coatingtype en corrosiebestendigheid voor de installatieomgeving.
  • Voor de polycarbonaatkap wordt een lichttransmissie van meer dan 90% vermeld. Vraag gegevens over uv-bestendigheid en afdichting van de gekozen uitvoering op.
  • Er zijn opties met brede en smalle lichtverdeling.
  • Er worden SMD3030-leds met hoge lichtstroom gebruikt; beoordeel lichtstroombehoud en levensduur op basis van de gegevens van het complete armatuur.
  • Driveropties zijn Meanwell, Philips, DONE, MOSO en SOSEN. Bevestig arbeidsfactor, harmonischen en rendement van de bestelde configuratie.
  • Roestvaststalen schroeven
  • De leverancier moet doorsnede en aanduiding van de ingangskabel bevestigen; onvolledige catalogusinformatie is niet bruikbaar om de aansluitkabel te dimensioneren.

Controleer de elektrische prestaties en lichtverdeling

  • De bedrijfsspanning is afhankelijk van de uitvoering 100–277 V AC, 50/60 Hz of 220–240 V AC, 50/60 Hz.
  • Arbeidsfactor: >0,95
  • Totale harmonische vervorming: <10%
  • SDCM：<5
  • Rendement: >90%
  • Overspanningsbeveiliging: 6–20 kV, afhankelijk van de uitvoering
  • Bedrijfstemperatuur: −30 tot +55 °C
  • Opgegeven conformiteit: CE en RoHS. Vraag de documenten van het specifieke model op.
  • De garantietermijn is 2, 3 of 5 jaar, afhankelijk van de gekozen uitvoering en overeengekomen voorwaarden.

Beoordeel de mogelijke toepassingen van het model.

  • straatverlichting
  • Verlichting op hoge masten
  • Snelwegen
  • Parken en pleinen
  • Parkeerterreinen

We bereiden een offerteaanvraag voor waarin het benodigde aantal en de exacte projectconfiguratie worden beschreven.

Vraag een offerte aan

Modellen en details

Modellen en details

BestelmodelVermogenAfmetingenLichtstroomKleurtemperatuurBundelhoekKleurweergave-indexBeschermingsgraadIK-klasseOpgegeven levensduurAansluitdiameterDatasheet
HOYUWO-SL-100WB-01100W±5%530*300*85mm11000-14000lm2700–3000 K warm wit; 4000–4500 K neutraal wit; 6000–6500 K koel wit70*140°>80IP66IK08De opgegeven levensduur bedraagt meer dan 50.000 uur; de voorwaarden moeten worden bevestigdφ60Vraag de datasheet aan
HOYUWO-SL-150WB-01150W±5%608*300*85mm16500-21000lm2700–3000 K warm wit; 4000–4500 K neutraal wit; 6000–6500 K koel wit70°*140°>80IP66IK08De opgegeven levensduur bedraagt meer dan 50.000 uur; de voorwaarden moeten worden bevestigdφ60Vraag de datasheet aan
HOYUWO-SL-200WB-01200W±5%686*300*60mm22000-28000lm2700–3000 K warm wit; 4000–4500 K neutraal wit; 6000–6500 K koel wit70°*140°>80IP66IK08De opgegeven levensduur bedraagt meer dan 50.000 uur; de voorwaarden moeten worden bevestigdφ60Vraag de datasheet aan
HOYUWO-SL-250WB-01250W±5%764*310*85mm27000-33000lm2700–3000 K warm wit; 4000–4500 K neutraal wit; 6000–6500 K koel wit70°*140°>80IP66IK08De opgegeven levensduur bedraagt meer dan 50.000 uur; de voorwaarden moeten worden bevestigdφ60Vraag de datasheet aan
HOYUWO-SL-300WB-01300W±5%842*300*85mm33000-42000lm2700–3000 K warm wit; 4000–4500 K neutraal wit; 6000–6500 K koel wit70°*140°>80IP66IK08De opgegeven levensduur bedraagt meer dan 50.000 uur; de voorwaarden moeten worden bevestigdφ60Vraag de datasheet aan

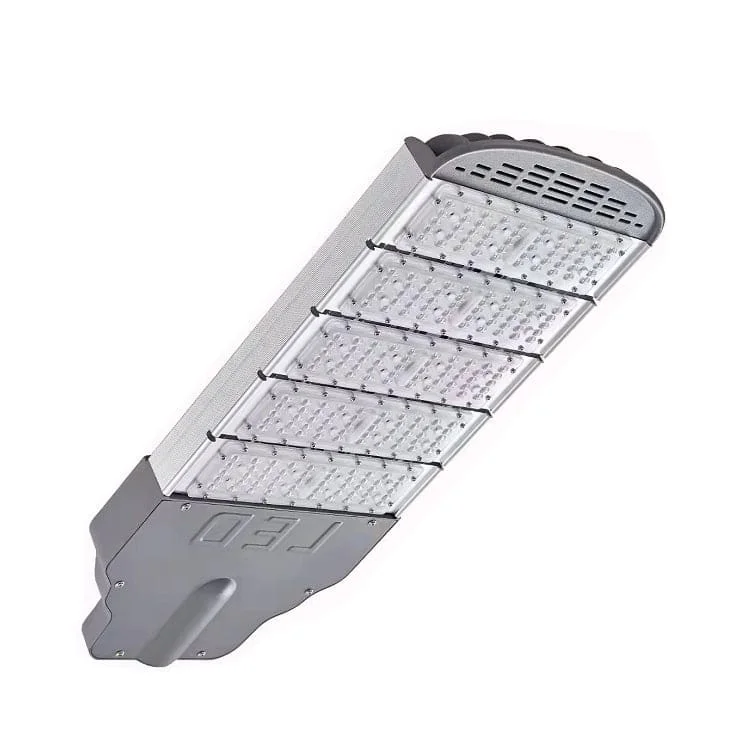

Vermeld voor de uitvoering van 250 W uit de serie HOYUWO-SL-B-01 de code HOYUWO-SL-250WB-01 in uw aanvraag.

Veelgestelde vragen

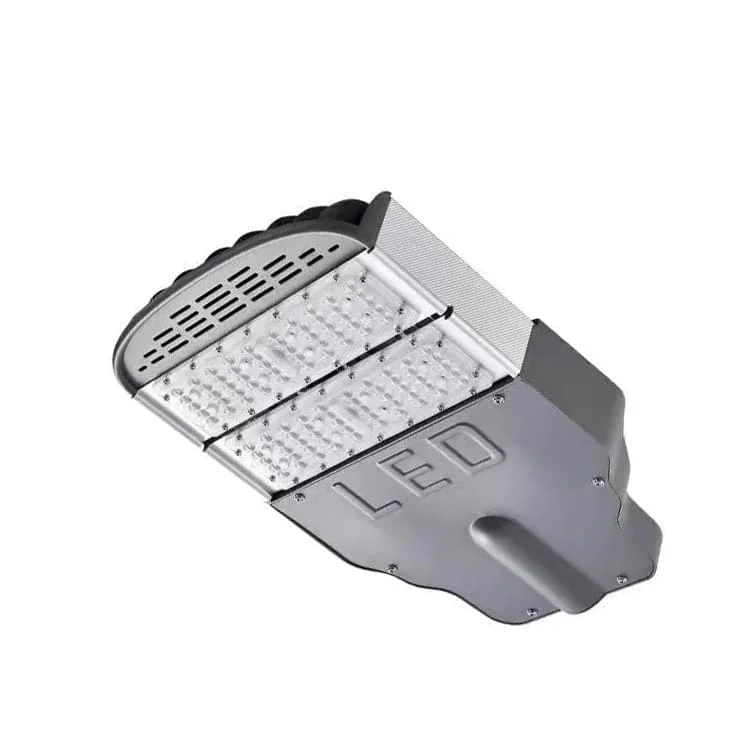

Bij vervanging vergelijken we de werkelijke afmetingen, bevestigingspunten, kabelinvoeren en externe onderdelen. De tekening van HOYUWO-SL-100WB-01 vermeldt 530 × 300 × 85 mm; we controleren deze maten voor de bestelde uitvoering en bestaande aansluiting. Een vergelijkbaar vermogen betekent niet dezelfde behuizingsmaten.

Bepaal de afstand tussen de lichtpunten met de weggeometrie en fotometrie van het model. Alleen het wattage geeft geen geschikte mastafstand aan.

In de bestelling leggen we de voeding, afwerking, kleurtemperatuur en uitvoering vast. We bevestigen deze voor het exacte model en nemen niet aan dat alle serieopties beschikbaar zijn.

Toepassingen

Beoordeel dit armatuur voor wegen of buitenterreinen aan de hand van de fotometrie van de exacte configuratie, de terreingeometrie en het gebruiksprogramma. De keuze moet op de projectberekening berusten.

Montagevoorbereiding

We controleren mast of arm, bevestigingen, kantelhoek en elektrische aansluitingen volgens het project. We registreren de richt- en regelinstellingen, zodat deze na onderhoud behouden kunnen blijven.

Selectiecriteria vóór bestelling

We vragen de gegevens op over de opwaartse lichtstroom bij de gekozen optiek en montagehoek. Een waarde gemeten met een horizontaal armatuur is niet automatisch representatief voor een gekantelde montage.

We leggen het nachtelijke verlichtingsprofiel van het project vast. We controleren welke driver en regelunit het programma kunnen uitvoeren en of deze bij de levering zijn inbegrepen.
