TP-U-lineair armatuur met snelkoppeling — controleer de IP-beschermingsgraad

Controleer voor een garage, werkplaats of magazijn het aantal gekoppelde armaturen, de montage en geschiktheid voor de omgeving. Voeding vanaf één uiteinde via de afgedichte snelconnector in de eindkap is alleen toegestaan binnen de belastinggrenzen. De bron noemt voor HOYUWO-TP-U IP66, maar de specificatielijst IP65; ook het behuizingsmateriaal wordt verschillend als PC en ABS aangegeven. Bevestig vóór bestelling de IP-beschermingsgraad en het materiaal van de te leveren uitvoering.

  • Referentieserie: HOYUWO-TP-U
  • Lengtes: 2 ft (600 mm), 3 ft (900 mm), 4 ft (1.200 mm)
  • Vermogens: 18, 28, 36 W
  • Bescherming volgens de lijst: IP65, IK08 — IP-beschermingsgraad te bevestigen
  • Materialen volgens de lijst: PC-basis, opalen PC-kap — controleer de uitvoering
  • Armatuurlichtrendement: 140 lm/W
  • Montage: opbouw, wand, plafond of pendel
  • Dimmen: standaard niet; opties via 0–10 V, TRIAC en DALI
  • Verklaring over flikkervrije werking: ja
  • Fabrieksgarantie: 3/5 jaar
  • Herkomst: geproduceerd in China
  • Minimale bestelling: 100 stuks per model

We bereiden een offerteaanvraag voor waarin het benodigde aantal en de exacte projectconfiguratie worden beschreven.

VRAAG EEN OFFERTE AAN
BestelmodelVermogenAfmetingenLichtstroomKleurtemperatuurIK-klasseIP-beschermingsgraadMontageIngangsspanningDatasheet
HOYUWO-TP-2F2U18W(2ft) L600mm2500lm3000K,4000K,6500KIK08IP65Pendel-/wand-/opbouwmontage100/200-240VAC 50/60HzVraag de datasheet aan
HOYUWO-TP-3F2U28W(3ft) L900mm3900lm3000K,4000K,6500KIK08IP65Pendel-/wand-/opbouwmontage100/200-240VAC 50/60HzVraag de datasheet aan
HOYUWO-TP-4F2U36W(4ft) L1200mm5000lm3000K,4000K,6500KIK08IP65Pendel-/wand-/opbouwmontage100/200-240VAC 50/60HzVraag de datasheet aan

Behuizing en afwerking

  • Behuizing volgens de uitgebreide beschrijving: standaard ABS. Controleer materiaal, omgevingsbestendigheid en het voor het project vereiste brandgedrag.
  • Kap: matte polycarbonaatdiffuser. Vraag de opgegeven voorwaarden voor verouderings- en brandbestendigheid van het model op.
  • Kabelwartel: waterbeschermde M8–M10-wartel.

Voorschakelapparatuur / leddriver

  • Leddriver: lineair, constante stroom
  • Ingangsspanning: 110/220–240 V AC, 50/60 Hz
  • Totale harmonische vervorming: <15%
  • Arbeidsfactor: >0,9
  • Rendement: >88%
  • Beschermingsgraad: IP20
  • De bron noemt CE-, CB- en ENEC-documenten of -markeringen. Controleer vóór bestelling het betreffende model en de onderliggende documentatie. Deze vermeldingen vormen geen nieuwe, geverifieerde certificeringsclaim voor HOYUWO LED.
  • Garantie: 3/5 jaar

Optische gegevens

  • Ledchips: Bridgelux SMD
  • Lichtrendement: 140–160 lm/W
  • Kleurtemperatuur: 3.000 K warmwit; 4.000 K neutraalwit; 6.000–6.500 K koelwit
  • LM80
  • SDCM: te bevestigen voor het model
  • Metalen ophangkabel voor pendelmontage.
  • Optioneel dimmen via TRIAC / 0–10 V / DALI.

Selectiecriteria vóór bestelling

We leiden chemische bestendigheid niet af uit de IP-beschermingsgraad. We bepalen welke reinigingsmiddelen het armatuur kunnen raken en controleren de compatibiliteit met afdichting en behuizing.

Vooral in koude ruimten of nabij industriële warmtebronnen vragen we het bedrijfstemperatuurbereik van het volledige armatuur op.

Het armatuur wordt met geschikte beugels en verankeringen aan wand of plafond gemonteerd. Voor de exacte methode vragen we de montagehandleiding van het model op.

We controleren verankeringen en kabeldoorvoeren en reserveren ruimte voor openen en onderhoud. Een montagespecialist verzorgt de aansluiting volgens de instructies van de geleverde uitvoering.

  • Winkelverlichting
  • Garageverlichting
  • Magazijnverlichting

Voor lineaire verlichting in garages, magazijnen en serviceruimten vergelijken we de armatuurbescherming met de gebruiksomstandigheden. We beoordelen lichtverdeling en toegang voor reparatie of vervanging van onderdelen.

Hoeveel armaturen mogen worden gekoppeld?

We vragen het maximale aantal armaturen of de maximale belasting voor de geleverde connectoren op. Koppelbaarheid betekent niet dat de lijn onbeperkt kan worden verlengd.

Welke afmetingen moeten vóór bestelling worden geverifieerd?

We vergelijken de montageplek met de tekening van HOYUWO-TP-2F2U waarop een lengte van 600 mm (2 ft) staat. We controleren de geleverde uitvoering zonder deze maat op de hele serie toe te passen.

Wat moet met het bestaande lineaire armatuur worden vergeleken?

Naast de lengte beoordelen we fotometrie, lichtstroom, voeding en aansluitingen. Gelijk vermogen garandeert geen gelijkwaardig resultaat na vervanging.

Geeft de noodverlichting hetzelfde licht als bij normaal gebruik?

Bij een noodverlichtingsfunctie specificeren we de accu, brandduur en lichtstroom of het vermogen in noodbedrijf afzonderlijk. Het nominale armatuurvermogen zegt op zichzelf niets over de prestaties in noodbedrijf.

Welke onderdelen zijn nodig voor slimme bediening?

We bepalen de bedieningsmethode en het platform. Voor bevestiging van de levering controleren we of het model compatibel is met de geplande gateway en driver.

Welk dimsysteem moet worden besteld?

We kiezen de driver en het protocol in samenhang met de lichtregeling van het gebouw. In de bestelling leggen we de combinatie vast die bij deze uitvoering past.

Gerelateerde producten

Toegankelijke tekst bij de informatie in de afbeeldingen

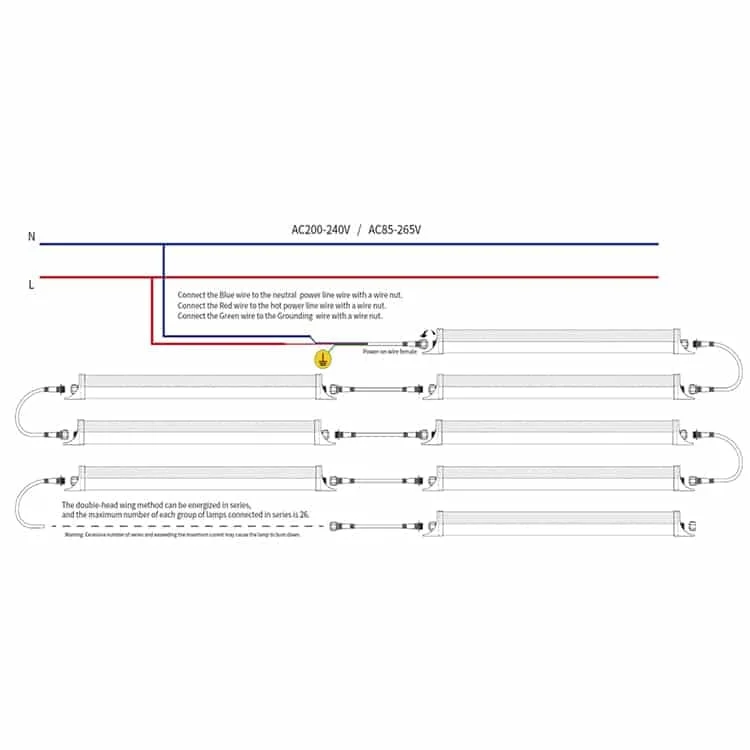

Afbeelding 1 — productinformatie

  • Armaturen in een lijn koppelen. Het schema vermeldt 200–240 V AC / 85–265 V AC; controleer de uitvoering.
  • De tekening toont de armatuurbekabeling. Identificeer de klemmen voor fase, nul en beschermingsleiding aan de hand van productmarkeringen en instructies. Gebruik de kleuren op de tekening niet als maatstaf voor installatieaansluitingen in Nederland.
  • De afbeelding toont de verbindingen tussen de uiteinden van de armaturen.
