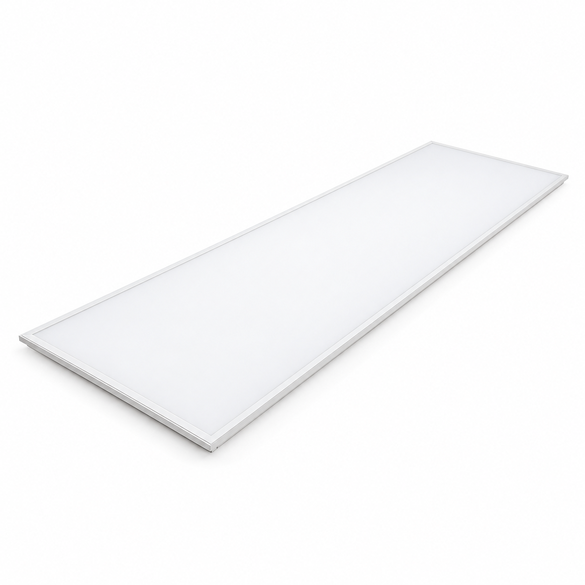

Panelen van 1200 × 600 met achterverlichting en ophangopties

Bestelmodel	Vermogen	Afmetingen	Lichtstroom	Kleurweergave-index (Ra)	Arbeidsfactor	UGR	Kleurtemperatuur	Ingangsspanning	Datasheet
HOYUWO-PL12060-50WD	50W±5%	1195*595*32mm	6000-6200lm	>80	>0.9	<20	3000K4000K6500K	100-240VAC 50/60Hz	Vraag de datasheet aan
HOYUWO-PL6060-60WD	60W±5%	1195*595*32mm	6600-7200lm	>80	>0.9	<20	3000K4000K6500K	100-240VAC 50/60Hz	Vraag de datasheet aan
HOYUWO-PL-6060-80WD	80W±5%	1195*595*32mm	7500-8000lm	>80	>0.9	<20	3000K4000K6500K	100-240VAC 50/60Hz	Vraag de datasheet aan
HOYUWO-PL12060-96WD	96W±5%	1195*595*32mm	8300-9000lm	>80	>0.9	<20	3000K4000K6500K	100-240VAC 50/60Hz	Vraag de datasheet aan

Materialen en afwerkingsopties

• Metalen basis van 3 mm dik voor warmteafvoer
• Wit gepoedercoat frame met hoekverbindingen
• Lichtbron: Bridgelux / Philips SMD2835
• Driver: LiFud of Eaglerise

Bekijk de gemeten lichtverdeling:

• Afmetingen: L1195 × B595 × H32 mm
• Ingangsspanning: 100–265 V AC, 50/60 Hz
• Arbeidsfactor: >0,9
• Kleurweergave-index: >80
• Opgegeven lichtrendement: 100 lm/W
• Totale harmonische vervorming: <15%
• Overspanningsbeveiliging: 1–2 kV
• Rendement: >88%
• IP-beschermingsgraad: IP22, voor binnen
• Bundelhoek: breed, 120°
• Kleurtemperatuur: 3.000 / 4.000 / 6.500 K
• Bedrijfstemperatuur: −25 tot +55 °C
• Opgegeven levensduur: >50.000 uur
• Opgegeven conformiteit: CE en RoHS. Vraag de documenten van het specifieke model op.
• Fabrieksgarantie: 2 / 3 / 5 jaar

• Dimmen via PWM/0–10 V/DALI
• Noodverlichtingskit: 9–12 W, opgegeven brandduur van 1, 2 of 3 uur
• Randverlichting

Selectiecriteria vóór bestelling

We beoordelen verblinding aan de hand van de werkelijke hoogte, armatuurpositie en werkgebieden. Omdat een cataloguswaarde niet het gedrag van de volledige installatie weergeeft, vragen we een projectspecifieke berekening op.

We vragen de testtemperatuur en het criterium voor lichtstroombehoud op om de opgegeven levensduur te beoordelen.

• De standaarduitvoering rust op een passend systeemplafond. Controleer vóór montage de afmetingen, oplegging en draagkracht.
• Vraag voor pendelmontage stalen kabels en bijbehorende accessoires aan.
• Voor opbouwmontage is een passend frame nodig.

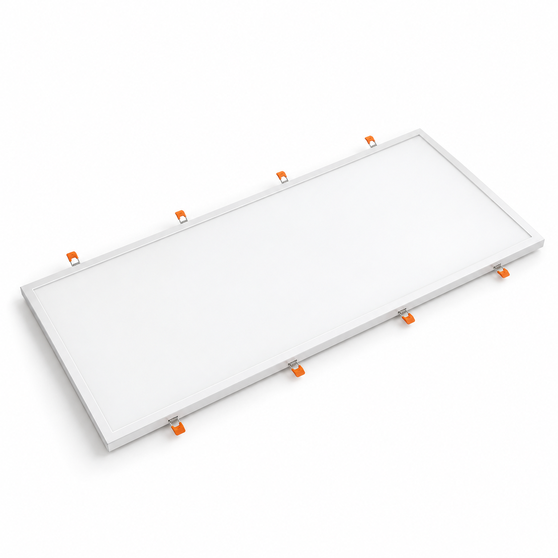

• Er wordt ook een optie met veerklemmen genoemd; bevestig de beschikbaarheid voor het gekozen model.

We controleren of de plafondconstructie geschikt is voor de inleg-, pendel- of opbouwmontage van het model. We reserveren ruimte voor driverplaatsing en later onderhoud.

We vergelijken de gebruiksomstandigheden in een kantoor, school, ziekenhuis, hotel, winkel of station met de benodigde lichtstroom, het verbruik en de lichtverdeling. De catalogusvergelijking tussen een ledarmatuur van 50 W en tl-verlichting van 200 W beschouwen we niet als een gelijkwaardigheid die voor iedere installatie geldt.

We stemmen het paneel in een klaslokaal, kantoor of winkel af op de plafondmodule. Voor de algemene verlichting controleren we lichtverdeling en verblinding op de werkplekken.

Wat is het verschil tussen een verlaagd plafond en een pendelarmatuur?

Een verlaagd plafond vormt een afwerking onder de vloerconstructie of het dak. Een pendelarmatuur hangt aan kabels of stangen, ongeacht of deze plafondafwerking aanwezig is. Voor het paneel moeten geschikte draagconstructies en bevestigingspunten voor de accessoires worden bepaald.

Welke afmetingen moeten vóór bestelling worden geverifieerd?

Bij vervanging geven we de werkelijke maten van het oude armatuur op; een vergelijkbaar vermogen betekent niet dezelfde behuizing. We controleren verankeringen, kabelinvoeren en externe onderdelen. De tekening van HOYUWO-PL12060-50WD vermeldt 1195 × 595 × 32 mm. We vergelijken deze waarden met de draagconstructie en gekozen uitvoering.

Hoe controleert u compatibiliteit met een systeemplafond?

De formaatnaam geeft niet de exacte oplegmaat aan. We vragen de tekening van de paneeluitsparing op, vergelijken de maten met het raster en plannen toegang tot de driver zonder onnodige demontage van het plafond. Daarna kiezen we het passende montageframe of de montagekit.

Geeft de noodverlichting hetzelfde licht als bij normaal gebruik?

Bij een noodverlichtingsfunctie specificeren we de accu, brandduur en lichtstroom of het vermogen in noodbedrijf afzonderlijk. Het nominale armatuurvermogen zegt op zichzelf niets over de prestaties in noodbedrijf.

Welk dimsysteem moet worden besteld?

We kiezen de driver en het protocol in samenhang met de lichtregeling van het gebouw. In de bestelling leggen we de combinatie vast die bij deze uitvoering past.
