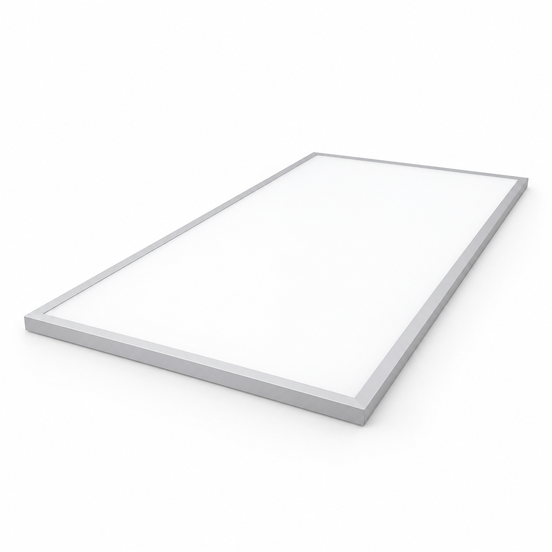

Ledpanelen van 1200 × 600 met randverlichting, 9 mm dik

Controleer vóór selectie de materiaalstabiliteit en flikkergegevens. De constructie bestaat uit SMD2835-leds, een LGP-lichtgeleidingsplaat, een driver en een wit of zilverkleurig aluminium frame. De opgegeven 130 lm/W betreft de leds; hieronder wordt voor het complete paneel 100 lm/W vermeld. Het profiel is 9 mm dik. Het handelsformaat 24 × 48 inch wordt ook aangeduid als paneel van 1200 × 600. Dit paneel met randverlichting is verkrijgbaar in 50, 60 en 72 W; de werkelijke afmetingen zijn 1195 × 595 mm.

  • Model: serie HOYUWO-PL12060
  • Beschermingsgraad: IP22
  • Vermogens: 50 / 60 / 72 W
  • Dikte: 9 mm
  • Opgegeven minimale bestelling: 50 stuks
  • Monster: vraag naar de beschikbaarheid
  • Opgegeven levertijd: 3–15 dagen
  • Opgegeven levensduur: 50.000 uur
  • Garantie: 3/5 jaar
  • Opgegeven conformiteit: CE en RoHS. Vraag de documenten van het specifieke model op.
  • De betaalwijze en bankgegevens worden bij de offerte bevestigd.

We bereiden een offerteaanvraag voor waarin het benodigde aantal en de exacte projectconfiguratie worden beschreven.

Vraag een offerte aan
BestelmodelVermogenAfmetingenLichtstroomKleurweergave-indexArbeidsfactorBeschermingsgraadKleurtemperatuurIngangsspanningDatasheet
HOYUWO-PL12060-50W50W1195 × 595 × 9 mm5000lm>80>0.92IP223000K/4000K/6500K100-265VAC/220-240VACVraag de datasheet aan
HOYUWO-PL12060-60W60W1195 × 595 × 9 mm6000lm>80>0.92IP223000K/4000K/6500K100-265VAC/220-240VACVraag de datasheet aan
HOYUWO-PL12060-72W72W1195 × 595 × 9 mm7200lm>80>0.92IP223000K/4000K/6500K100-265VAC/220-240VACVraag de datasheet aan

Materialen en afwerkingsopties

  • Materialen: aluminium frame, LGP-plaat (PMMA afhankelijk van de uitvoering) en diffusor. Controleer de opgegeven uv-bestendigheid.
  • Lichtbron: Bridgelux / Samsung 2835 SMD
  • Meegeleverde externe driver: LIFUD / DONE / BOKE / PHILIPS / OSRAM, afhankelijk van de uitvoering

Controleer de lichtverdeling aan de hand van fotometrische gegevens.

  • Werkelijke afmetingen: 1195 × 595 × 9 mm; handelsformaat 2 × 4 ft
  • Ingangsspanning: 100–265 V AC, 50/60 Hz of 220–240 V AC, afhankelijk van de uitvoering
  • Arbeidsfactor: >0,92
  • Kleurweergave-index (Ra): >80
  • Opgegeven lichtrendement van het paneel: 100 lm/W
  • SDCM：<5
  • UGR:<20
  • Rendement: >89%
  • Kleurtemperatuur: 3000 K, neutraal 4500 K of 6000–6500 K
  • Bundelhoek: 120° Brede lichtverdeling
  • Dimmen via PWM/0–10 V/DALI
  • Noodverlichtingskit: 9–12 W, opgegeven brandduur van 1, 2 of 3 uur
  • Paneel met achterverlichting

Selectiecriteria vóór bestelling

We beoordelen verblinding aan de hand van de werkelijke hoogte, armatuurpositie en werkgebieden. Omdat een cataloguswaarde niet het gedrag van de volledige installatie weergeeft, vragen we een projectspecifieke berekening op.

We vragen de testtemperatuur en het criterium voor lichtstroombehoud op om de opgegeven levensduur te beoordelen.

We kiezen de accessoires voor inbouw, pendelmontage of montage met klemmen. Vóór het werk vragen we de afmetingen en instructies voor de exacte uitvoering op.

We controleren of de plafondconstructie geschikt is voor de inleg-, pendel- of opbouwmontage van het model. We reserveren ruimte voor driverplaatsing en later onderhoud.

Het paneel is te overwegen voor projecten in kantoren, metrostations, winkelcentra en ziekenhuizen.

We stemmen het paneel in een klaslokaal, kantoor of winkel af op de plafondmodule. Voor de algemene verlichting controleren we lichtverdeling en verblinding op de werkplekken.

Welke vermogens zijn beschikbaar in het formaat 1200 × 600?

In deze serie van 2 × 4 ft zijn modellen van 50, 60 en 72 W te bestellen. We maken de keuze op basis van de benodigde lichtstroom en fotometrische gegevens.

Welke lichtstromen worden opgegeven voor de verschillende vermogens?

De opgegeven waarden zijn 5000 lm bij 50 W, 6000 lm bij 60 W en 7200 lm bij 72 W. Voordat we deze waarden in het project gebruiken, controleren we het model en het testrapport.

Zijn accessoires voor opbouwmontage inbegrepen?

Het standaardpakket bevat deze kits niet. We voegen het opbouwframe of de benodigde ophangaccessoires afzonderlijk aan de bestelling toe.

Welke afmetingen moeten vóór bestelling worden geverifieerd?

De tekening van HOYUWO-PL12060-50W vermeldt 1195 × 595 × 9 mm. We controleren de aansluiting op het plafondsysteem en de geleverde uitvoering, zonder deze maten op de hele serie toe te passen.

Hoe controleert u compatibiliteit met een systeemplafond?

We vergelijken de buitenmaten van het paneel met het plafondraster en de oplegrand. We bepalen welk frame en welke accessoires voor de gekozen montage moeten worden meegeleverd.

Geeft de noodverlichting hetzelfde licht als bij normaal gebruik?

Bij een noodverlichtingsfunctie specificeren we de accu, brandduur en lichtstroom of het vermogen in noodbedrijf afzonderlijk. Het nominale armatuurvermogen zegt op zichzelf niets over de prestaties in noodbedrijf.

Welk dimsysteem moet worden besteld?

We kiezen de driver en het protocol in samenhang met de lichtregeling van het gebouw. In de bestelling leggen we de combinatie vast die bij deze uitvoering past.
