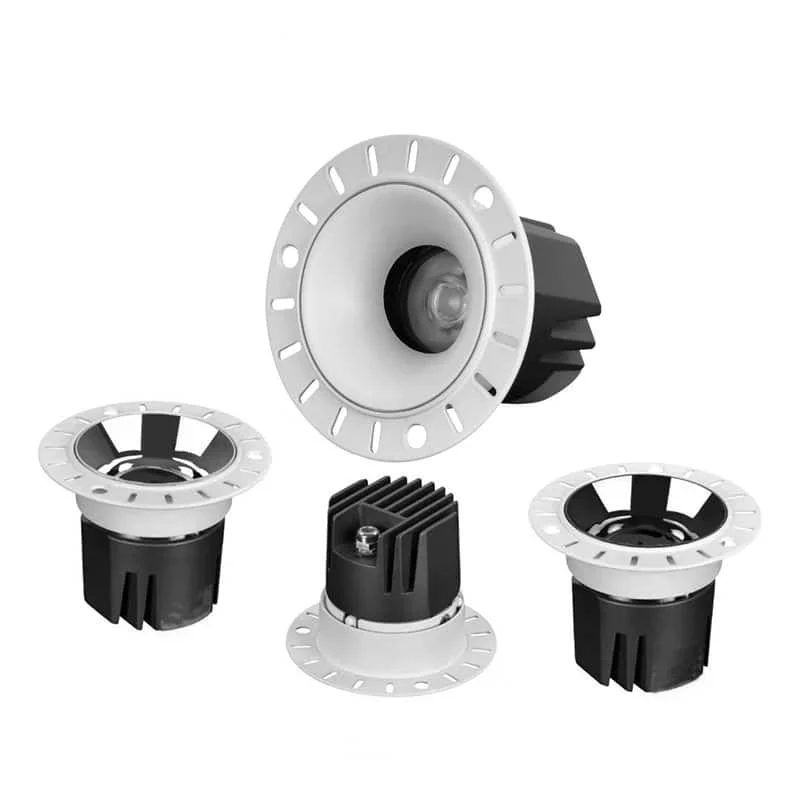

Richtbare randloze IP65-downlight

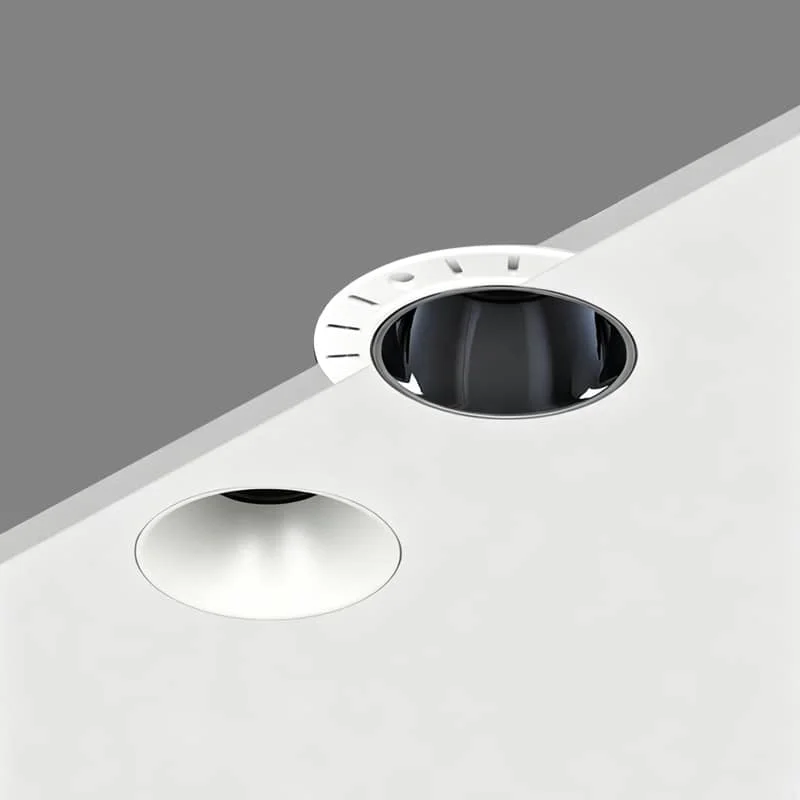

Controleer vóór de keuze voor een balkon, badkamer of entree op welke onderdelen en montageomstandigheden de IP65-bescherming betrekking heeft. Als de plafondconstructie past bij het montagesysteem, kan het randloze ontwerp in de afwerking worden geïntegreerd. Met de richtverstelling van 25° kunt u het licht naar een wand richten. De diepe reflector van model HOYUWO-DL-G-2 is bedoeld om direct zicht op de lichtbron te beperken.
- Ingangsspanning: 110/220–240 V AC, 50/60 Hz
- Bundelhoek: 15°/24°/36°/60°
- Leddriver: Eaglerise inbegrepen
- SDCM: <5 of 3
- Overspanningsbeveiliging: 1–2 kV
- Opgegeven levensduur: >50.000 uur
- Opgegeven conformiteit: CE en RoHS
- Garantie: 3/5 jaar
- Totale harmonische vervorming: <15%
- Arbeidsfactor: standaard 0,5; optioneel >0,9
- Ledtype: COB
- Kleurweergave-index: 90
- Kleurtemperatuur: 2.700–3.000 K / 4.000–4.500 K / 5.500–6.000 K
- Beschermingsgraad: IP65; de beschermingsomvang hangt af van de voor dit model aangegeven montagevoorwaarden
- Materiaal: gegoten aluminium behuizing en PC-reflector
- Reflectorkleur: matwit, matzwart, glanzend zilver, donker metallic grijs en goud
| Modelcode | Vermogen | Afmetingen | Afmetingen van de montageopening | Lichtstroom | Datasheet |
|---|---|---|---|---|---|
| HOYUWO-DL-7WG-2 | 7W±5% | Ø81*H69mm | Φ55mm | 650-750lm | Vraag de datasheet aan |
| HOYUWO-DL-10WG-2 | 10W±5% | Ø101*H74mm | Φ75mm | 900-1100lm | Vraag de datasheet aan |
| HOYUWO-DL-12WG-2 | 12W±5% | Ø101*H89mm | Φ75mm | 1100-1300lm | Vraag de datasheet aan |
| HOYUWO-DL-15WG-2 | 15W±5% | Ø130*H83mm | Φ95mm | 1400-1600lm | Vraag de datasheet aan |
| HOYUWO-DL-20WG-2 | 20W±5% | Ø130*H83mm | Φ95mm | 1900-2100lm | Vraag de datasheet aan |
- Laagspanningsingang: 12 / 24 / 36 / 48 V DC
- Noodverlichtingskit met back-upaccu
- Dimmen via TRIAC / 0–10 V / DALI
Selectiecriteria vóór bestelling
Na afwerking van het plafond moeten de driver en aansluitingen bereikbaar blijven en moet de driver kunnen worden verwijderd. Controleer daarom naast de behuizingshoogte ook de ruimte voor onderhoud en bekabeling.
Gebruik de montagemethode die voor de gekozen armatuuruitvoering is aangegeven. Maak bij de optiekkeuze onderscheid tussen algemene ruimteverlichting en het accentueren van specifieke objecten of oppervlakken.
De montagehandleiding geldt specifiek voor dit randloze downlightmodel.
We bepalen de bevestigingsplaats en de toegang tot de voeding aan de hand van de modeltekening. Bij montage gelden de armatuurhandleiding en de bouwkundige voorwaarden van het plafond.
Wat moet vaststaan voordat een plafond met trimless armaturen wordt afgewerkt?
Controleer de dikte van de afwerking, de diameter of vorm van de uitsparing en de modelspecifieke inbouwwijze. Deze punten moeten duidelijk zijn vóór de laatste afwerklaag wordt aangebracht.
Waarop moet u letten bij het richten van de spot?
We controleren eerst de draaigrenzen en toegestane mechanische beweging van het model. Vervolgens richten we het licht zo dat passanten geen direct zicht op de lichtbron hebben.
Wat valt onder de beschermingsgraad van deze uitvoering?
We controleren welke onderdelen onder de opgegeven IP-beschermingsgraad voor de installatielocatie vallen en welke montagewijze daarvoor nodig is. De geschiktheid van driver en aansluitingen voor de omgeving beoordelen we afzonderlijk.
Welke afmetingen moeten vóór bestelling worden geverifieerd?
We bereiden het montageoppervlak voor volgens de tekening van HOYUWO-DL-7WG-2 met maat Ø81 × H69 mm. Andere configuraties kunnen afwijken; daarom controleren we de werkelijke afmetingen van de bestelde uitvoering voordat we de uitsparing maken.
Hoe kiest u de optiek voor deze downlight?
Kies de optiek op basis van de montageafstand en het te verlichten oppervlak. Een smalle bundel concentreert het licht sterker, maar het resultaat moet met een lichtberekening worden bevestigd.
Geeft de noodverlichting hetzelfde licht als bij normaal gebruik?
Bij een noodverlichtingsfunctie specificeren we de accu, brandduur en lichtstroom of het vermogen in noodbedrijf afzonderlijk. Het nominale armatuurvermogen zegt op zichzelf niets over de prestaties in noodbedrijf.
