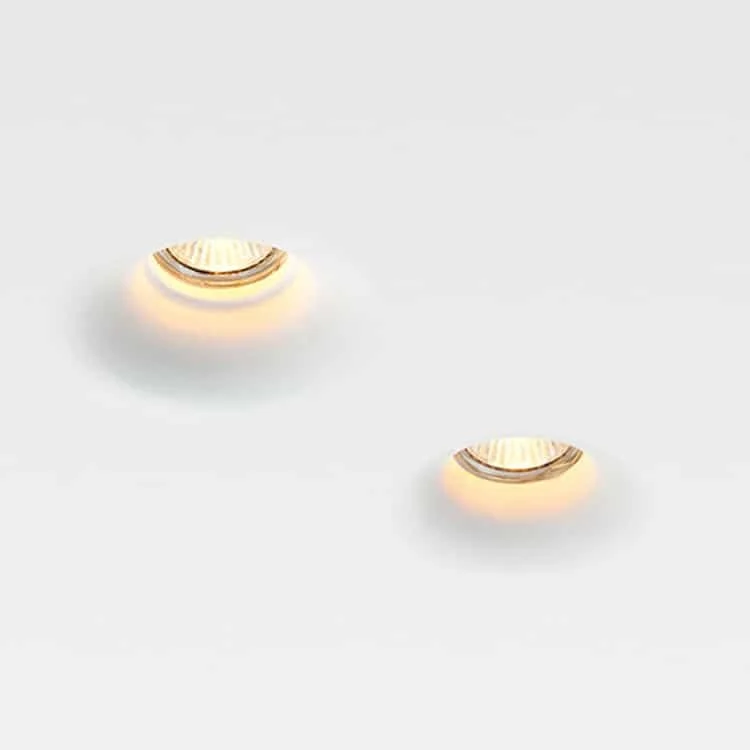

Downlight met gipsring en uitneembare module

Afbeeldingen	Modelcode	Vermogen	Afmetingen van de inbouwopening	Lichtstroom	Datasheet
	HOYUWO-DL-7WF-R	7W±5%	Φ105mm	650-770lm	Vraag de datasheet aan
	HOYUWO-DL-10WF-R	10W±5%	Φ105mm	850-1000lm	Vraag de datasheet aan
	HOYUWO-DL-15WF-R	15W±5%	Φ105mm	1200-1300lm	Vraag de datasheet aan
	HOYUWO-DL-7WF-S	7W±5%	L105*W107mm	630-770lm	Vraag de datasheet aan
	HOYUWO-DL-10WF-S	10W±5%	L105*W107mm	850-1000lm	Vraag de datasheet aan
	HOYUWO-DL-15WF-S	15W±5%	L105*W107mm	1200-1300lm	Vraag de datasheet aan

• Dimmen via TRIAC, 0/1–10 V en DALI DT6 / DT8; opties voor instelbaar wit licht
• Noodaccu voor noodbedrijf

Selectiecriteria vóór bestelling

Na afwerking van het plafond moeten de driver en aansluitingen bereikbaar blijven en moet de driver kunnen worden verwijderd. Controleer daarom naast de behuizingshoogte ook de ruimte voor onderhoud en bekabeling.

Voor het beoordelen van de lichtverdeling en verblinding vragen we het fotometrische bestand op van de gekozen combinatie van afwerking en optiek.

Gebruik de montagemethode die voor de gekozen armatuuruitvoering is aangegeven. Maak bij de optiekkeuze onderscheid tussen algemene ruimteverlichting en het accentueren van specifieke objecten of oppervlakken.

We controleren welke uitvoering geschikt is voor plafonds van 1–35 mm dik. We maken de opening volgens de exacte maten op de tekening en bepalen vóór de montage hoe de ring in de plafondafwerking wordt geïntegreerd.

Bekijk de procedure voor het verwerken van de downlight in het gipsoppervlak.

We bepalen de bevestigingsplaats en de toegang tot de voeding aan de hand van de modeltekening. Bij montage gelden de armatuurhandleiding en de bouwkundige voorwaarden van het plafond.

Wat moet vaststaan voordat een plafond met trimless armaturen wordt afgewerkt?

Controleer de dikte van de afwerking, de diameter of vorm van de uitsparing en de modelspecifieke inbouwwijze. Deze punten moeten duidelijk zijn vóór de laatste afwerklaag wordt aangebracht.

Welke afmetingen moeten vóór bestelling worden geverifieerd?

We controleren de inpassing aan de hand van de tekening van de uitvoering die in de tabel als Ø105 mm wordt vermeld. We bevestigen het te leveren model en passen deze maat niet toe op de hele serie.

Hoe kiest u de optiek voor deze downlight?

Kies de optiek op basis van de montageafstand en het te verlichten oppervlak. Een smalle bundel concentreert het licht sterker, maar het resultaat moet met een lichtberekening worden bevestigd.

Geeft de noodverlichting hetzelfde licht als bij normaal gebruik?

Bij een noodverlichtingsfunctie specificeren we de accu, brandduur en lichtstroom of het vermogen in noodbedrijf afzonderlijk. Het nominale armatuurvermogen zegt op zichzelf niets over de prestaties in noodbedrijf.

Welk dimsysteem moet worden besteld?

We kiezen de driver en het protocol in samenhang met de lichtregeling van het gebouw. In de bestelling leggen we de combinatie vast die bij deze uitvoering past.
