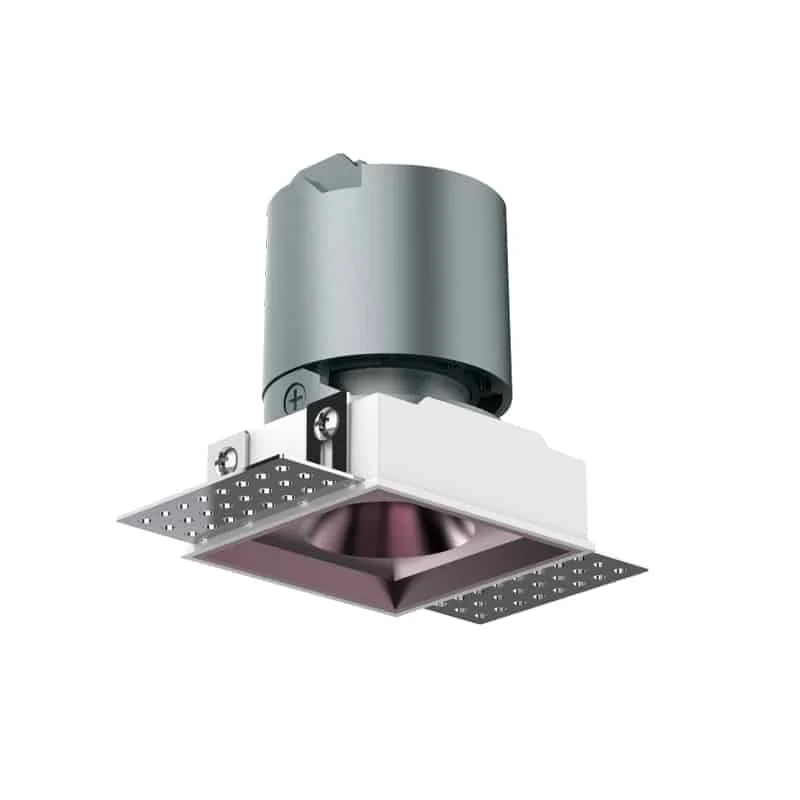

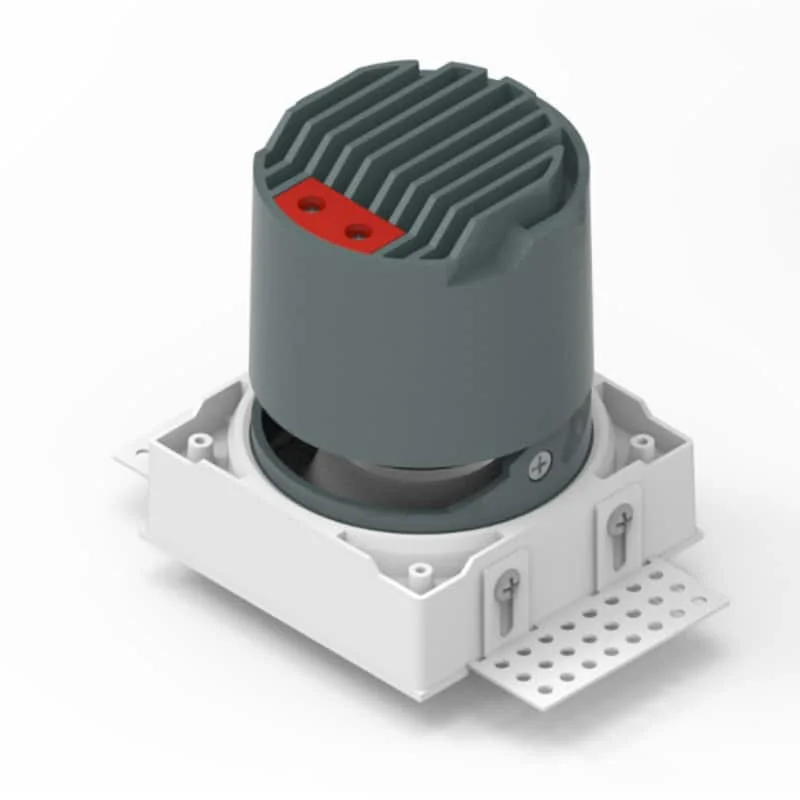

Randloze vierkante downlights met één of twee koppen
Kies één of twee koppen voor accenten zonder zichtbare rand. De vierkante inbouwspotsin deze serie bieden een richtverstelling van 30° en reflectoren in matzwart, wit, matzilver, donker metallic of goud. Plan in winkels, hotels en woningen de montage samen met de plafondafwerking.
- Vorm: vierkant en rechthoekig
- Opgegeven UGR: <17; constructie voor verblindingsbeperking
- Regeling: aan/uit, dimbare uitvoering op aanvraag
- Opgegeven levensduur: >50.000 uur
- Fabrieksgarantie: 3/5 jaar
- Bundelhoek: 15/24/36/55°
- Ingangsspanning: 110/220–240 V AC, 50/60 Hz
- Arbeidsfactor PF: >0,5 of 0,9
- Totale harmonische vervorming: <15%
- Beschermingsgraad: IP44
- Materiaal: gegoten aluminium behuizing en kunststof reflector
- Reflectorkleuren: wit/zwart/donker metallic/glanzend chroom/optioneel goud
- Ledchips: Bridgelux/Osram COB, CRI 92, SDCM <5
- Kleurtemperatuur: 2.700–3.000 K / 4.000–4.500 K / 5.700–6.000 K
| Afbeeldingen | Modelcode | Vermogen | Afmetingen | Afmetingen van de inbouwopening | Lichtstroom | Datasheet |
|---|---|---|---|---|---|---|
 | HOYUWO-DL-7WV-1 | 7W±5% | L102*W52*H70mm | W52*L57mm | 650-770lm | Vraag de datasheet aan |
| HOYUWO-DL-10WV-1 | 10W±5% | L120*W71*H80mm | W72*L75mm | 900-1100lm | Vraag de datasheet aan |
| HOYUWO-DL-15WV-1 | 15W±5% | LW105*H124mm | W95*L98mm | 1350-1500lm | Vraag de datasheet aan |
| HOYUWO-DL-20WV-1 | 20W±5% | LW105*H134mm | W95*L98mm | 1800-2000lm | Vraag de datasheet aan |
 | HOYUWO-DL-2x7WV-1 | 2X7W | 115*65mm | 105*58mm | 1200-1400lm | Vraag de datasheet aan |
| HOYUWO-DL-2x10WV-1 | 2X10W | 155*85mm | 145*78mm | 1800-2000lm | Vraag de datasheet aan |
| HOYUWO-DL-2x15WV-1 | 2X15W | 195*105mm | 185*98mm | 2700-3000lm | Vraag de datasheet aan |
| HOYUWO-DL-2x20WV-1 | 2X20W | 195*105mm | 185*98mm | 3800-4200lm | Vraag de datasheet aan |
- Slimme Zigbee-driver voor mobiele apps, Google Home en Amazon Alexa.
- Dimopties: faseaansnijding/-afsnijding, 0–10 V of DALI.
- Laagspanning: DC 12 V / 24 V / 36 V / 48 V / 60 V
- Noodverlichtingsmodule met accu.
Selectiecriteria vóór bestelling
Laat voldoende ruimte vrij om de voeding ook na het sluiten van het plafond te bereiken en te vervangen.
Gebruik de montagemethode die voor de gekozen armatuuruitvoering is aangegeven. Maak bij de optiekkeuze onderscheid tussen algemene ruimteverlichting en het accentueren van specifieke objecten of oppervlakken.
We bevestigen welke variant geschikt is voor een plafonddikte van 1–35 mm. De uitsparing wordt gebaseerd op de maten in de uitsparingstekening, niet uitsluitend op de buitendiameter van het armatuur.
Bekijk de montagevolgorde voor de randloze downlight.
Vergelijk vóór montage de technische tekening met de bevestigingspunten en het elektrische schema. Monteer spanningsloos volgens de instructies van het geleverde armatuur.
Wat moet vaststaan voordat een plafond met trimless armaturen wordt afgewerkt?
Controleer de dikte van de afwerking, de diameter of vorm van de uitsparing en de modelspecifieke inbouwwijze. Deze punten moeten duidelijk zijn vóór de laatste afwerklaag wordt aangebracht.
Welke afmetingen moeten worden bevestigd?
Vergelijk volgens de modeltekening de afmetingen, uitsparing en bevestiging en reserveer ook ruimte voor de voeding.
Hoe wordt de optiek bepaald?
Maak in de berekening onderscheid tussen algemene en accentverlichting en beoordeel de bundelhoek vanuit de werkelijke montagepositie.

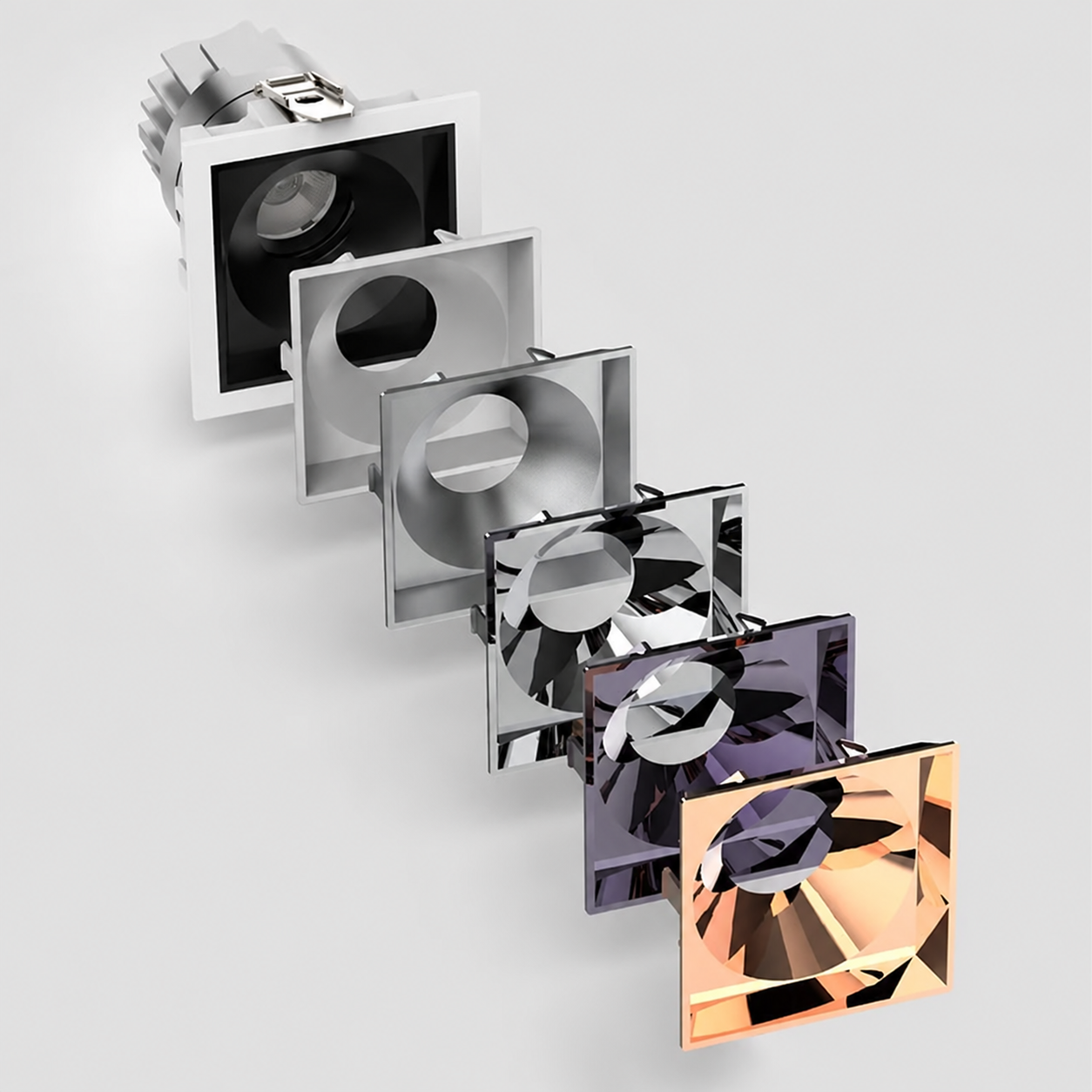

Toegankelijke tekst bij de informatie in de afbeeldingen
Afbeelding 1 · Technische specificaties
- Zwart
- Wit
- Matzilver
- Glanzend zilver
- Grafietzwart
- Goud
