Rechthoekig paneel PL12030-40W met randverlichting

Ik ontvang graag het volledige technische gegevensblad van dit model.

Materialen en afwerkingsopties

• Materialen: aluminium frame, LGP-plaat (PMMA afhankelijk van de uitvoering) en diffusor. Controleer de opgegeven uv-bestendigheid.
• Lichtbron: SMD2835, met opgegeven lichtrendement van 130 lm/W uitsluitend voor de leds
• Meegeleverde externe driver: LIFUD / DONE / BOKE / PHILIPS / OSRAM, afhankelijk van de uitvoering

Vermogen	40W
Afmetingen	1195 × 295 ×9 mm; handelsformaat 1 × 4 ft
Ingangsspanning	100-265VAC 50/60Hz/ 220-240VAC
Arbeidsfactor	>0.92
Kleurweergave-index (Ra)	>80
Lichtrendement	100lm/W
Kleurtemperatuur:	3000 K, neutraal 4500 K of 6000–6500 K
Bundelhoek	120°, brede verdeling
SDCM	<5
UGR	<20
rendement	>89%

• Paneel met achterverlichting
• Dimmen via PWM/0–10 V/DALI
• Noodverlichtingskit: 5–12 W, opgegeven brandduur van 1, 2 of 3 uur

Selectiecriteria vóór bestelling

We beoordelen verblinding aan de hand van de werkelijke hoogte, armatuurpositie en werkgebieden. Omdat een cataloguswaarde niet het gedrag van de volledige installatie weergeeft, vragen we een projectspecifieke berekening op.

We vragen de testtemperatuur en het criterium voor lichtstroombehoud op om de opgegeven levensduur te beoordelen.

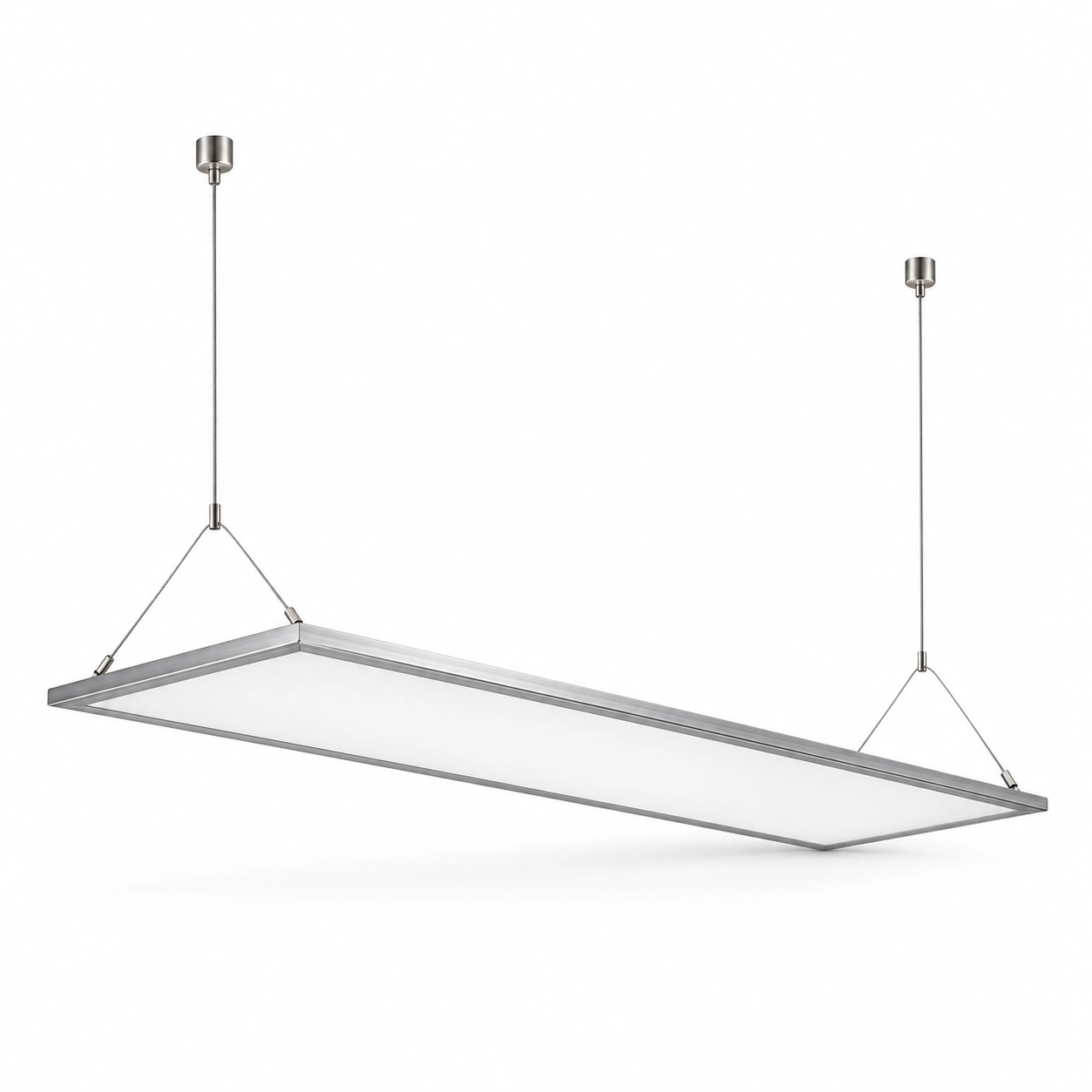

Voor pendelmontage voegen we stalen kabels toe en voor opbouw een passend frame. De standaardconfiguratie is bedoeld voor inbouw in het plafond.

We controleren of de plafondconstructie geschikt is voor de inleg-, pendel- of opbouwmontage van het model. We reserveren ruimte voor driverplaatsing en later onderhoud.

Het paneel is te overwegen voor scholen en klaslokalen, kantoren, ziekenhuizen, supermarkten en winkelcentra.

We stemmen het paneel in een klaslokaal, kantoor of winkel af op de plafondmodule. Voor de algemene verlichting controleren we lichtverdeling en verblinding op de werkplekken.

Van welke breedte moet bij dit paneel worden uitgegaan?

Het gegevensblad van dit model van 1 × 4 ft vermeldt een breedte van 295 mm. Dit is de werkelijke maat die met de plafondconstructie moet worden vergeleken.

Welke afmetingen moeten vóór bestelling worden geverifieerd?

We vergelijken de afmetingen op de technische tekening met de beschikbare ruimte en draagconstructie. Een productfoto vervangt geen maattekening.

Hoe controleert u compatibiliteit met een systeemplafond?

We vergelijken de buitenmaten van het paneel met het plafondraster en de oplegrand. We bepalen welk frame en welke accessoires voor de gekozen montage moeten worden meegeleverd.

Geeft de noodverlichting hetzelfde licht als bij normaal gebruik?

Bij een noodverlichtingsfunctie specificeren we de accu, brandduur en lichtstroom of het vermogen in noodbedrijf afzonderlijk. Het nominale armatuurvermogen zegt op zichzelf niets over de prestaties in noodbedrijf.

Welk dimsysteem moet worden besteld?

We kiezen de driver en het protocol in samenhang met de lichtregeling van het gebouw. In de bestelling leggen we de combinatie vast die bij deze uitvoering past.
