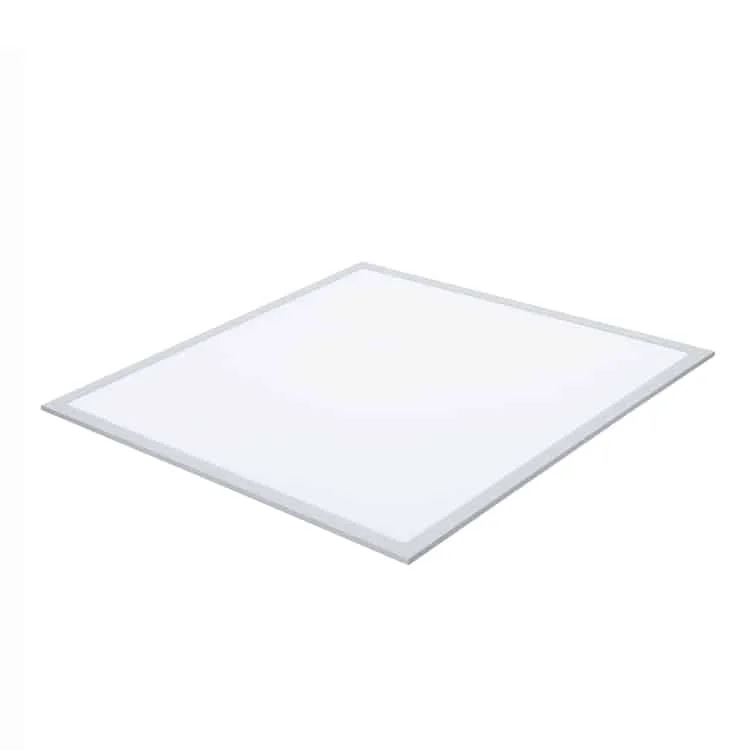

Edge-lit ledpanelen van 9 mm dik

Bestelmodel	Vermogen	Afmetingen	Lichtstroom	Kleurtemperatuur	IP-beschermingsgraad	Ingangsspanning	Datasheet
HOYUWO-PL3030-18W	18W±5%	L295*W295*H9mm	1800-2200lm	3000K/4000K/6500K	IP22/IP44	220-240VAC 50/60Hz	Vraag de datasheet aan
HOYUWO-PL6060-40W	36W-40W±5%	L595 × B595 × H9 mm, standaard L603*W603*H9mm Voor de markt in de VS/Canada	4000-4800lm	3000K/4000K/6500K	IP22/IP44	220-240VAC 50/60Hz	Vraag de datasheet aan

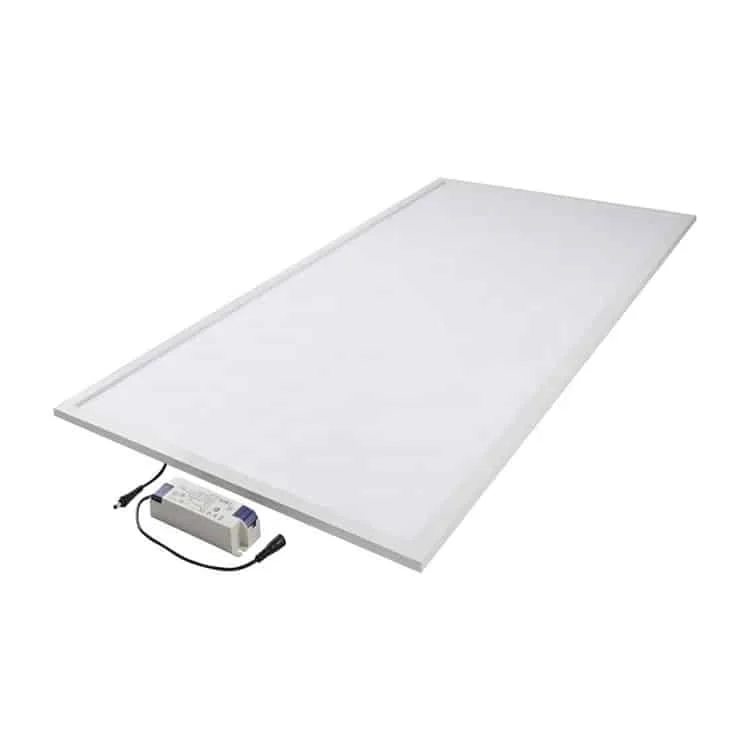

HOYUWO-PL12030-40W	36W-40W±5%	L1.195 × B295 × H9 mm, standaard L1.213 × B301 × H9 mm, speciale maat — controleer de plafondmodule	4000-4800lm	3000K/4000K/6500K	IP22/IP44	220-240VAC 50/60Hz	Vraag de datasheet aan
HOYUWO-PL12060-50W	50W-72W±5%	L1.195 × B595 × H9 mm, standaard L1213*W603*H9mm Voor de markt in de VS/Canada	6000-7800lm	3000K/4000K/6500K	IP22/IP44	220-240VAC 50/60Hz	Vraag de datasheet aan

Materialen en afwerking

• Vorm: vierkant/rechthoekig
• Materialen: aluminium frame, PMMA met UV-bescherming en diffuserplaat
• Driver: extern, inbegrepen; LIFUD/DONE/BOKE/PHILIPS/OSRAM
• Lichtbron: de bron vermeldt ‘Phillips’, 100–130 lm/W — bevestig de chipfabrikant

Leddriver

• Drivermerk: ZY/Eaglerise/LiFud/Osram-opties
• Ingang: 110/220–240 V AC, 50/60 Hz
• Arbeidsfactor: >0,9
• Totale harmonische vervorming: <15%
• Rendement: >87%
• Arbeidsfactor: >0,9
• Beschermingsgraad: IP20
• De bron noemt CB-, ENEC-, CE-, SAA-, UL- en TUL-markeringen. Controleer vóór bestelling het betreffende model en de documenten achter elke opgave. Dit vormt geen nieuwe, geverifieerde certificering voor HOYUWO LED. De afkorting TUL is onduidelijk en moet door de leverancier worden toegelicht.
• Garantie: 3/5 jaar

Optische gegevens

• Lichtbron: SMD4014-chips
• Uitgaand lichtrendement: 100–140 lm/W
• CRI: standaard >80; optioneel >90
• SDCM：<5
• LM80
• Opgegeven levensduur: >50.000 uur

• Dimmen via PWM/0–10 V/DALI
• Noodverlichtingskit: 9–12 W, bedrijfsduur 1, 2 of 3 uur

Selectiecriteria vóór bestelling

We beoordelen verblinding aan de hand van de werkelijke hoogte, armatuurpositie en werkgebieden. Omdat een cataloguswaarde niet het gedrag van de volledige installatie weergeeft, vragen we een projectspecifieke berekening op.

We vragen de testtemperatuur en het criterium voor lichtstroombehoud op om de opgegeven levensduur te beoordelen.

Met de juiste kit kan het paneel inbouw, pendel of opbouw worden gemonteerd. Controleer de benodigde accessoires voor de gekozen methode.

Als de montage dit vereist, voegen we stalen ophangkabels of een opbouwframe afzonderlijk aan de bestelling toe. De beschreven standaardlevering bevat deze onderdelen niet.

We controleren of de plafondconstructie geschikt is voor de inleg-, pendel- of opbouwmontage van het model. We reserveren ruimte voor driverplaatsing en later onderhoud.

Vergelijk de benodigde kleurweergave voor een keuken, kantoor, klaslokaal, winkel, supermarkt of zorglocatie. Baseer de keuze tussen CRI 90 en 80 niet alleen op prijs, maar ook op de beschikbare modellen en het budget.

We stemmen het paneel in een klaslokaal, kantoor of winkel af op de plafondmodule. Voor de algemene verlichting controleren we lichtverdeling en verblinding op de werkplekken.

Hoe vraagt u de prijs van een ledpaneel van 36 W en 2 × 2 aan?

Om offertes voor Nederland te vergelijken, leggen we de prijsvaluta, vracht, belastingen en montagekit duidelijk vast. Aantal, paneelmodel, driver, lichtstroom en accessoires moeten zijn vermeld. Zo worden stuksprijzen van verschillende configuraties niet vergeleken alsof ze dezelfde levering omvatten.

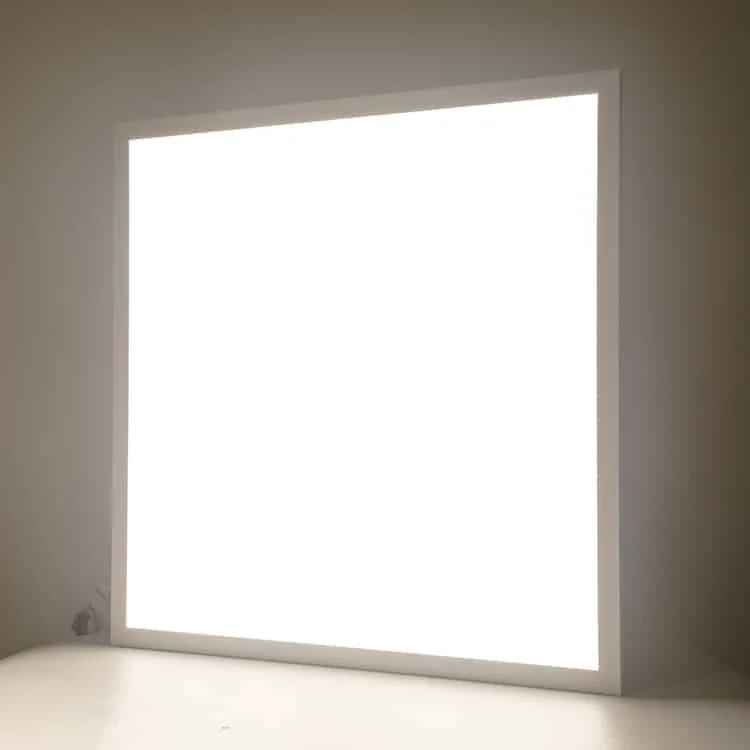

Hoe kiest u het vermogen van een ledpaneel van 2 × 2?

De als standaard genoemde 40 W voor het formaat 2 × 2 kan een uitgangspunt zijn. Controleer bij alternatieven van 36, 45 of 48 W of die configuratie voor het betreffende model beschikbaar is.

Is een lage behuizingshoogte voldoende voor de inbouwruimte?

We nemen driver, connectoren en montagetoleranties mee in de ruimteberekening. De behuizingshoogte alleen geeft niet de totale benodigde vrije ruimte aan.

Welke afmetingen moeten vóór bestelling worden geverifieerd?

We vergelijken het montageoppervlak met de tekening van HOYUWO-PL3030-18W met maat L295 × B295 × H9 mm. We bevestigen de geleverde uitvoering zonder de afmetingen op de hele serie toe te passen.

Hoe controleert u compatibiliteit met een systeemplafond?

We vergelijken de buitenmaten van het paneel met het plafondraster en de oplegrand. We bepalen welk frame en welke accessoires voor de gekozen montage moeten worden meegeleverd.

Geeft de noodverlichting hetzelfde licht als bij normaal gebruik?

Bij een noodverlichtingsfunctie specificeren we de accu, brandduur en lichtstroom of het vermogen in noodbedrijf afzonderlijk. Het nominale armatuurvermogen zegt op zichzelf niets over de prestaties in noodbedrijf.

Welk dimsysteem moet worden besteld?

We kiezen de driver en het protocol in samenhang met de lichtregeling van het gebouw. In de bestelling leggen we de combinatie vast die bij deze uitvoering past.
