Een leddossier lezen: chip, driver en compleet armatuur

Begin bij overstappen op led met bestaande taak en montagevoorwaarden. Twee ledarmaturen met hetzelfde vermogen kunnen anders presteren en een andere levensduur hebben. De chip is slechts één onderdeel. Deze gids verbindt behuizing, optiek, driver en installatievoorwaarden met bruikbaar licht en onderhoud. Beslis met gegevens van het complete armatuur.

Onderscheid componentgegevens van armatuurgegevens

Noteer bij iedere waarde of zij de led, driver of het complete product betreft. Een getal zonder bedrijfsvoorwaarden biedt geen goede vergelijking. Dit onderscheid voorkomt dat een componentprognose rechtstreeks op de hele installatie wordt toegepast.

Gangbare parameters in leddossiers

• Gecorreleerde kleurtemperatuur (CCT). Geeft de wittint in kelvin (K) aan, niet de hoeveelheid licht. 3000–6500 K uit de bron is een voorbeeld en geen grens van alle beschikbare opties.
• Lichtrendement: verhouding tussen lichtstroom en opgenomen vermogen, uitgedrukt in lm/W. Het componentvoorbeeld van 100–150 lm/W vertegenwoordigt niet de hele markt of het volledige armatuur. Verwar chiprendement niet met systeemrendement.
• Luminantie. Lichtsterkte in een bepaalde richting per geprojecteerd oppervlak, uitgedrukt in cd/m². Dit verschilt van subjectieve helderheidswaarneming en verlichtingssterkte op een tafel.
• Verlichtingssterkte: lichtstroom per oppervlakte-eenheid. Zij wordt in lux (lx) gemeten en op het vlak van de taak beoordeeld.
• Kleurweergave-index (CRI): vat de uitstraling van bepaalde kleuren tegenover een referentiebron samen. CRI85 uit de bron is een vergelijkingspunt, beschrijft niet alle kleuren en bepaalt op zichzelf geen armatuurkwaliteit.
• Lichtstroombehoud. Beschrijft verandering van lichtopbrengst in de tijd onder bepaalde omstandigheden. Een verlies van 30% betekent dat 70% van de aanvankelijke lichtstroom resteert, niet dat het product op dat moment noodzakelijk plots uitvalt. Vraag levensduurcriterium en voorwaarden samen met driverlevensduur op.

Vraag welk ingangsvermogen in het rendement is meegenomen

Bij twee offertes voor een denkbeeldige Nederlandse winkel kan de ene lm/W-waarde een ledmodule betreffen en de andere een volledig netgevoed armatuur. Vraag bij welke temperatuur en stroom lumen is gemeten en of driververbruik is inbegrepen. Kies zonder gelijke reikwijdte niet automatisch het hoogste getal als efficiëntste installatie.

Leddriver

De driver voedt de ledmodule volgens het ontwerp. Bepaal constante stroom of spanning en compatibiliteit van belasting en grenzen. Een dimbare driver maakt een eenkleurige bron niet automatisch kleurveranderend. Voor intensiteits- of kleurregeling moeten bediening, voeding en module dezelfde functie ondersteunen.

Voor onderzoek naar driverselectie kunt u de gids voor Chinese leddrivermerken raadplegen.

• Componenten en materialen
• Productieproces

Pas een prognose voor alleen de led niet toe op het hele product. Vergelijk garantie afzonderlijk van armatuurlevensduur. De opgave moet temperatuur, stroom en lichtstroombehoud specificeren en onderscheiden van driver- of andere componentuitval. 100.000 uur uit de bron is een referentievoorbeeld, geen levensduur voor alle producten.

Behuizing, optiek en warmtebeheer

Controleer afwerking, bescherming, warmteafvoer, toegestane temperatuur en componenttoegang samen. Dikte van kunststof of aluminium bepaalt op zichzelf geen kwaliteit. Beoordeel behuizing binnen het volledige armatuur en de geplande gebruiksvoorwaarden.

Voeg montageomstandigheden van het monster toe aan de offerte

Een in vrije lucht getest product kan andere thermische omstandigheden hebben in een verlaagd plafond. Neem toegestane omgevingstemperatuur, vrije ruimten en warmteafvoer op in het dossier. Plaatsing in isolatie of gesloten meubilair is alleen te onderzoeken na bevestiging van productgeschiktheid. Lees levensduurvoorwaarden samen met de werkelijke montage.

Ledconstructie en lichtproductie

Een lichtgevende diode is een halfgeleider. Bij passende voeding produceert recombinatie van ladingsdragers licht. Onderscheid dit van witlichtvorming via fosforconversie of menging van emitters. Niet alle kleuren, waaronder wit, ontstaan door hetzelfde directe emissiemechanisme.

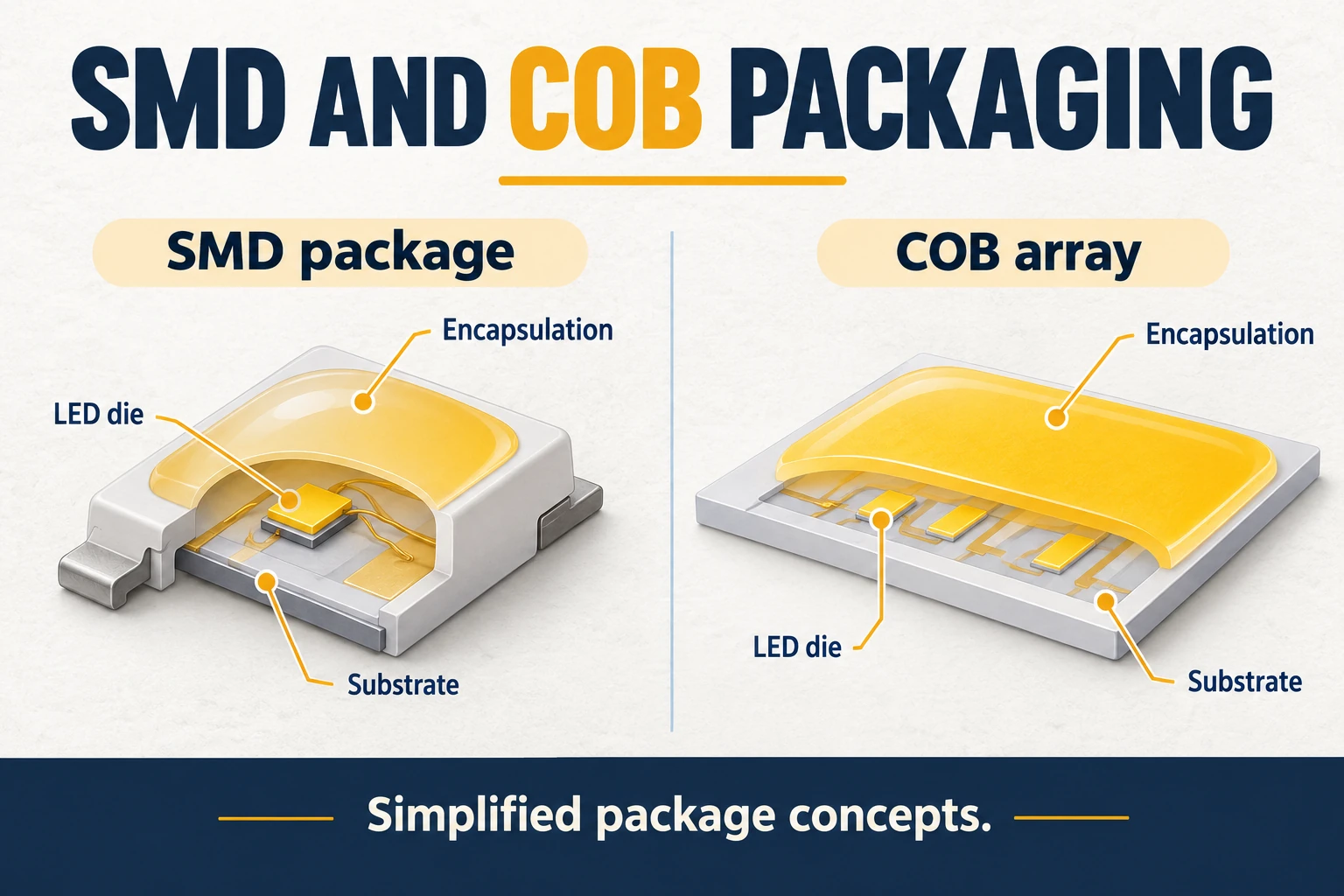

SMD en COB kunnen als verschillende integratiebenaderingen worden vergeleken in de gids over verschillen tussen SMD en COB . Bevestig eigenschappen van het volledige component steeds in het eigen technische dossier.

• Afhankelijk van de constructie kan een ledpackage chip, drager, verbindingen, inkapseling en fosfor bevatten.
• Dragers en verbindingen kunnen per package uit koper, aluminium, keramiek of andere materialen bestaan. De keuze beïnvloedt elektrisch en thermisch gedrag. Eén materiaalnaam bepaalt niet de kwaliteit van het gehele component.
• Het constructievoorbeeld noemt gouddraad met 99,9% zuiverheid en 0,8–1,0 mil diameter, circa 20,3–25,4 µm. Ook andere oplossingen, waaronder koperlegeringen, bestaan. Beoordeel keuze met ontwerp en tests. Draadmateriaal geeft niet automatisch een kwaliteitsklasse.
• Fosforen zetten een deel van chipemissie om en dragen bij aan spectrum en kleurtemperatuur.
• 5. De broncatalogus noemt CREE, Bridgelux, Nichia, Osram en Epistar. Vergelijk het volledige component. Merk en herkomstland zijn onvoldoende voor een prestatierangorde.
• 6. Ook Guangjia, Taigu, Epileds, New Century, Yiguang, Baihong, Guanglei, Mulinsen, Xiamen Sanan, Shanghai Languang, Shilanmingxin en Dalian Lumei staan in de bron. Vraag componentgegevens op zonder kwaliteit uitsluitend uit de naam af te leiden.

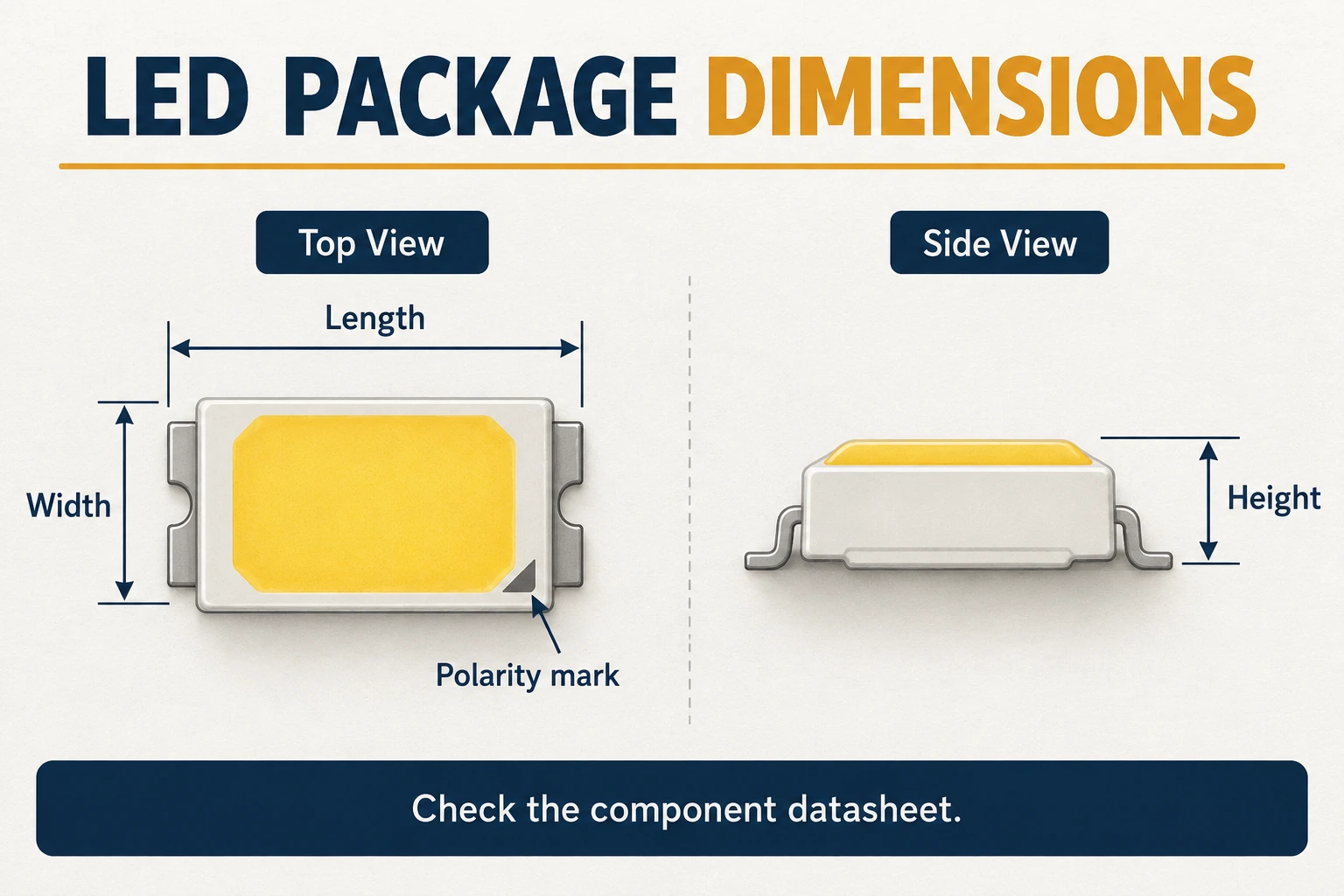

Bepaal vóór montage polariteit, vorm en montagemethode uit dossier en markeringen. Packageaansluitingen verbinden volgens deze ontwerpvoorwaarden met de printplaat.

Bevestig volledige code en voeding voordat u het voorbeeldbereik van 0,1–1 W per component gebruikt. SMD kan in lampen, spots, downlights, buizen, plafond- en lijnarmaturen voorkomen. SMD2835 verwijst naar 2,8×3,5 mm. De bronlijst bevat 2835, 3030, 5050, 5730, 5630, 4040 en 7030. COB (Chip-on-Board) is geen extra packagenaam in dezelfde lijst maar een andere integratiebenadering.

Afbeeldingsbeschrijving en tekst

• Kathode.
• Kathodemarkering

COB-modules kunnen bij passend ontwerp en voeding in breedstralers, spots of railarmaturen worden gebruikt. 5–50 W uit de bron is een voorbeeldbereik, geen vermogensgrens voor alle COB-producten.

Waar worden ledbronnen toegepast?

Leds komen voor in schermen, indicatoren, zaklampen, tafel-, plafond- en highbayarmaturen. Woningen, winkels, industrie, signalering en voertuigen hebben verschillende bedrijfsvoorwaarden. Vergelijk configuratie met gewenste prestaties en beoordeel niet alle toepassingen volgens dezelfde eisen.

Onderzoek bij specialistische toepassingen eerst opgegeven prestaties en bewijs. Groeiverlichting, medisch gebruik en desinfectie vragen specifieke criteria en apparatuur. Ken deze mogelijkheden niet automatisch toe aan algemene verlichting.

Welke documenten bewaart u voor vervanging?

Bewaar geleverde productcode en instructies voor voeding, regeling en montage. Een reserveofferte kan zo met goedgekeurde voorwaarden worden vergeleken. Een gelijk uiterlijk en wattage bewijzen geen gelijkwaardigheid.

Bewaar het selectiedossier voor consistentie tussen eerste bestelling en latere reserves. Laat ongeclausuleerde levensduur- of rendementsclaims verduidelijken. Vergelijk vóór vervanging voeding, regeling en montage en bewaar documenten van de geleverde variant. Begin met hetzelfde doelgebruik en onderscheid steeds chipgegevens van complete productgegevens.
