Ledgrondspots kiezen: bundel, drainage en toegang voor onderhoud

Een grondinbouwarmatuur kan op een Nederlands plein of in een tuin overdag een rustig beeld geven. Inbouw in de grond garandeert echter geen waterbestendigheid of elektrische veiligheid. Onderzoek eerst waterophoping, beregening, verkeer over het armatuur en kijkrichtingen waarin de bron zichtbaar is. Kies het lichteffect op wand, boom of pad nadat montage- en onderhoudsvoorwaarden zijn opgelost.

Kies de armatuurpositie samen met het beregeningsplan

Markeer bij het bepalen van de positie niet alleen de bundelrichting, maar ook beregeningsleidingen en plaatsen waar water blijft staan. Inbouwruimte, drainage en aansluitingen moeten bij model en project passen. Alleen op het nachtbeeld kiezen kan deze bedrijfsomstandigheden onopgelost laten.

Wat is een grondinbouwarmatuur?

De behuizing wordt in een vloer of de grond geplaatst; het lichtgevende oppervlak blijft zichtbaar. De optiek kan naar boven of opzij richten. Verwar dit niet met een wandinbouwmodel: montagerichting en gebruiksvoorwaarden zijn productspecifiek.

Controleer voor welk deel van het geheel en onder welke omstandigheden IP67 geldt. Deze code beschrijft een beschermingstest en garandeert op zichzelf geen permanent onderwatergebruik, verouderingsbestendigheid of afwezigheid van lekstroom. Beoordeel aansluiting, temperatuur en montage samen.

Afbeeldingsbeschrijving en tekst

• Onderdelen in het schema: 1 frontring, 2 gehard glas, 3 armatuurbehuizing, 4 inbouwpot, 5 schroeven, 6 bevestigingsschroeven voor de behuizing.

Onderscheid grondarmaturen van onderwaterarmaturen

Beschouw een grondarmatuur niet als onderwaterproduct op basis van alleen een hoge IP-code. Controleer opgegeven gebruik, voeding, montage en onderdompelingsvoorwaarden samen. Deze informatie bepaalt waarvoor het product bedoeld is.

	Beschermingsgraad	Toepassingen	Materialen
Vloerinbouwarmaturen	Bronvoorbeeld: IP65 of hoger	Parken, pleinen, tuinen en paden volgens de montage- en gebruiksvoorwaarden van het model	Afhankelijk van het model roestvast staal en kunststof
Onderwaterarmaturen	IP68	Zwembaden, fonteinen of aquaria, uitsluitend met modellen die daarvoor zijn ontworpen	Afhankelijk van het model roestvast staal en aluminium

Welke opties vergelijkt u om een route zichtbaar te maken?

Routes en hoogteverschillen moeten herkenbaar zijn zonder hinderlijke verblinding. Vergelijk spots, routemarkeringsarmaturen of inbouwopties op basis van benodigde zichtbaarheid en omgeving.

Bepaal vooraf de maten van inbouwruimte en kabelroute

Stem inbouwpotten en leidingtracés af voordat de bestrating wordt gelegd en bewaar de tekening voor onderhoud. Elk model heeft eigen eisen voor vrije ruimte, drainage en bevestiging. De kabelaanleg hangt af van bodem, circuit en toepasselijke voorwaarden. Gebruik geen algemene regel van 20–30 cm diepte voor alle kabels of 1 cm speling voor elke inbouwruimte.

Beschrijf voetgangers- en voertuigbelasting afzonderlijk

Een armatuur dat vlak met de bestrating ligt, is niet automatisch bestand tegen voertuigen. Bij een fictieve Nederlandse hotelentree stellen het voetpad en de route van een servicevoertuig verschillende eisen. Controleer de toegestane mechanische belasting, contactomstandigheden en montagedetails van het exacte model. Een later gewijzigde verkeersroute in het landschapsplan bewijst niet dat het bestaande product daarvoor geschikt is.

De montage van een grondinbouwarmatuur voorbereiden

Afbeeldingsbeschrijving en tekst

• Het schema toont de voedingskabel van de driver, grond, inbouwpot, kabeldoorvoer, armatuurbehuizing, schroeven, gehard glas en frontring.
• 1. De tekening toont extra ruimte rond de inbouwpot. Neem werkelijke maten en drainage over uit de montagetekening van het model.
• 2. Kabeldoorvoer en plaatsing van de inbouwpot zijn weergegeven. Leidingen en vulmateriaal moeten bij het project passen.
• 3. Voer de elektrische aansluiting en armatuurbevestiging uit volgens de fabrikantprocedure.
• 4. De afbeelding toont verwijderbaar glas en een verwijderbare ring. Open een gesloten behuizing niet en plaats afdichtingen niet opnieuw zonder specifieke instructies.

Dit schema is gebaseerd op een oorspronkelijke tekening van CLEAR; deze bronvermelding blijft bij de tekening behouden.

Te controleren punten:

• Maak vóór werkzaamheden het circuit spanningsloos en veilig volgens de procedure van de installateur.
• Controleer of de vereiste inbouwpot, verbindingsstukken, afdichtingen en accessoires voor het exacte model aanwezig zijn. Stem de plaatsing af voordat de bestrating wordt gesloten en behoud toegang voor vervanging.
• Bereid inbouwruimte, bevestiging en drainage voor volgens de producttekening. Inbetonneren garandeert op zichzelf geen lange levensduur. Behoud de waterafvoer en onderhoudstoegang die het project nodig heeft.
• Kies kabels, dozen en aansluitingen volgens omgeving en circuit. Een IP67/IP68-label of één VDE-document garandeert niet de volledige installatie. De installateur moet samenhang, beveiligingen en werkelijke omstandigheden van het geheel controleren.

Waterbescherming van ledgrondspots behouden

• Behuizing De in de bron genoemde dikte van meer dan 2,5 mm bewijst geen waterdichtheid. Onderzoek naast materiaal en productie ook tests, afdichtingen, kabelinvoeren en omgevingsbestendigheid van het exacte model.
• Glazen afdekking: controleer materiaal, dikte en mechanische en thermische bestendigheid in de modeldocumentatie. Gehard of dik glas sluit breuk en lekkage niet op zichzelf uit.
• Thermische omstandigheden. De warmteafvoer moet bij montage en productontwerp passen. De genoemde contactgraad van meer dan 80% is geen geverifieerde regel voor elk product. Voeg zelf geen ventilatiegaten aan de behuizing toe en wijzig de constructie niet; dit kan de bescherming aantasten.
• Inbouwruimte. Behoud de ontwerphoogte en drainage. Een armatuur willekeurig hoger plaatsen kan struikelgevaar veroorzaken of de overrijdomstandigheden veranderen.
• Afdichting. Gebruik onderdelen en procedures die de fabrikant voorschrijft. Extra siliconen vervangen de juiste afdichting niet, garanderen geen goede sluiting en kunnen onderhoud of warmtebeheer bemoeilijken.
• Volg de montagevolgorde voor inbouwpot en armatuurbevestiging uit de modelhandleiding. Wijzig behuizing, afdichtingen of interne onderdelen niet zonder toestemming.

Typen grondinbouwarmaturen

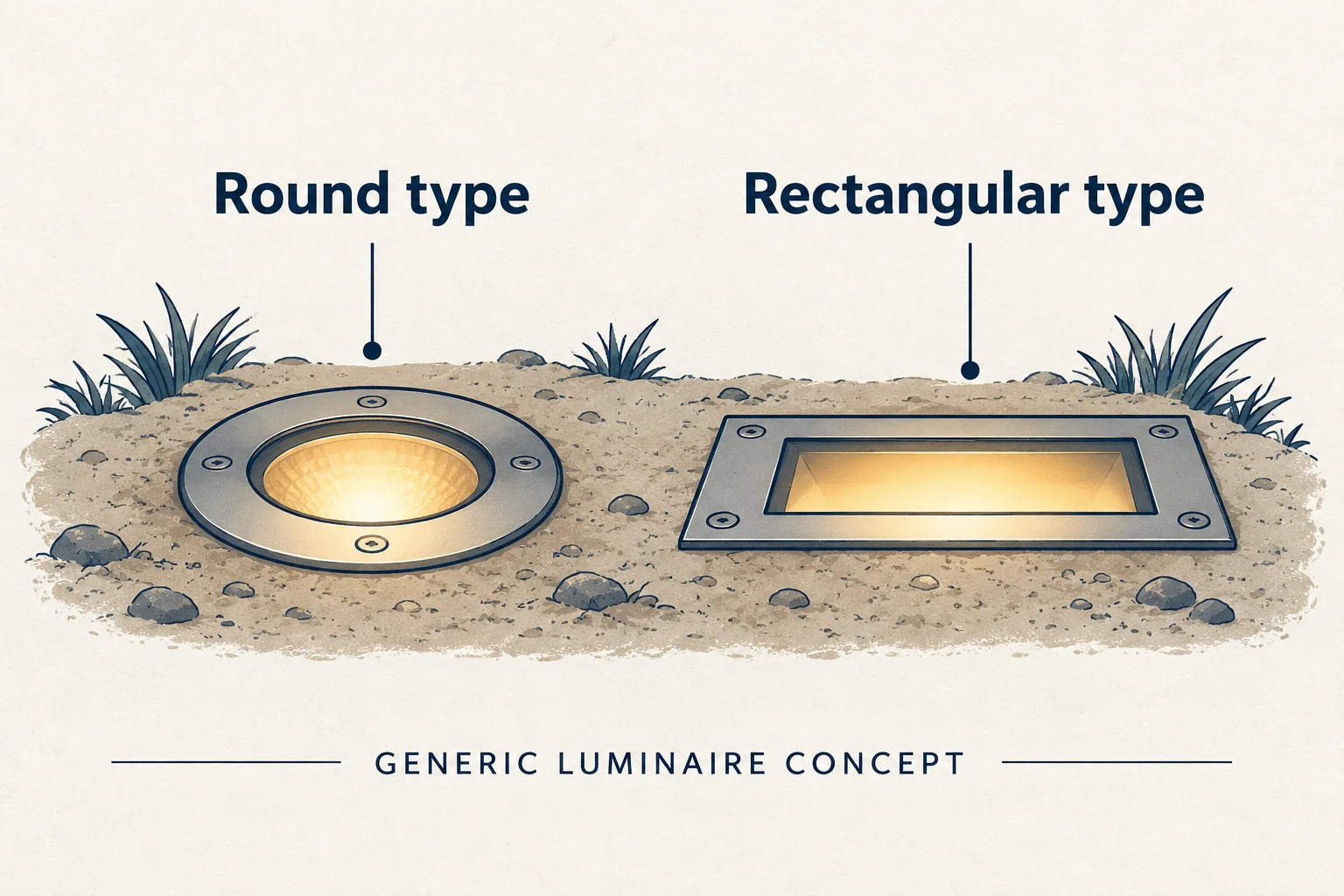

1. Naar vorm: rond, vierkant of lineair

Afbeeldingsbeschrijving en tekst

• Voorbeeld van een ledgrondinbouwarmatuur
• Voorbeeldvoeding: 110–240 V AC, 50/60 Hz.
• Bron: Epistar-led; 3000–6500 K of groen, blauw, rood afhankelijk van uitvoering
• Voorbeeldopbouw: roestvaststalen ring, aluminium behuizing, gehard glas en inbouwpot. De bron noemt IP67 en een hoek van 30°; controleer de exacte variant.
• Bestelmodel
• Vermogen
• Inbouwopening (mm)
• Vierkant ledgrondinbouwarmatuur
• Inbouwopening (mm)
• Lineair ledgrondinbouwarmatuur

2. Bekabelde en zonne-energieoplossingen vergelijken

Een materiaallijst bewijst op zichzelf geen bestendigheid tegen water, corrosie of elektrische risico’s. Controleer alle aansluitingen en beveiligingen. Het bekabelde bronvoorbeeld bestaat uit 110–240 V AC-voeding, led, afdichting, gehard glas en een aluminium of roestvaststalen ring.

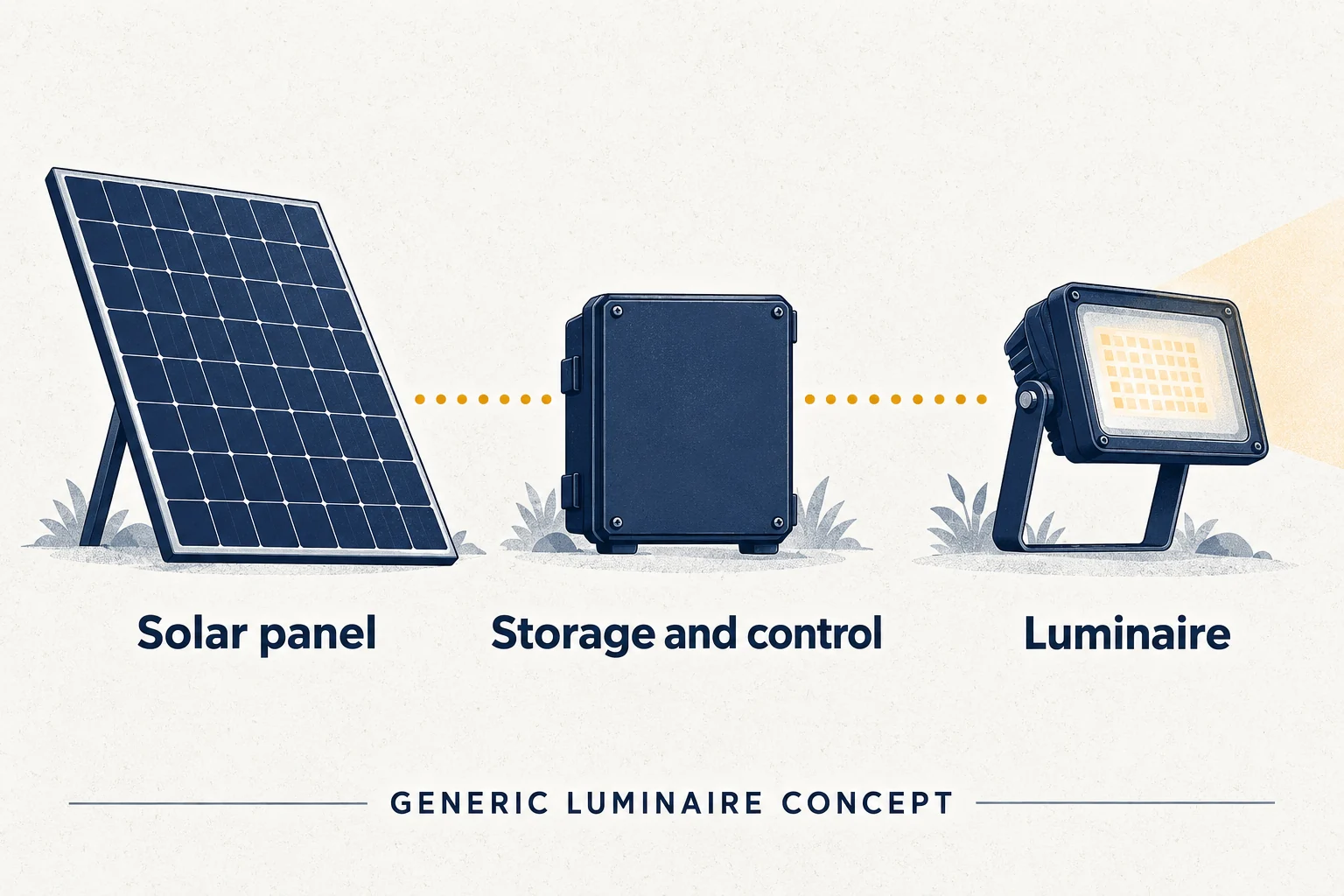

Volgens de catalogus produceert HOYUWO LED deze familie grondinbouwarmaturen op zonne-energie niet. Bevestig de actuele leveringsomvang afzonderlijk. Dit type product bevat een accu, zonnepaneel en led. Generaliseer de voorbeeldwaarden van 12 of 24 V niet naar alle producten.

3. Is richtbare of vaste optiek nodig?

Bekijk bij bomen, wanden of accenttoepassingen eerst het verstelmechanisme en de fotometrische curve. Verklaar de richtbaarheid niet vanuit een veronderstelde polariserende lens. Een verstelbare uitvoering kan binnen haar grenzen draaien; een vast product kan symmetrische of asymmetrische optiek hebben. Beoordeel bundelrichting en bundelhoek afzonderlijk.

Houd afdichtingen, verbindingen en schroeven in de door de fabrikant voorgeschreven toestand. Sommige modellen kunnen van buitenaf worden ingesteld zonder de behuizing te openen. Dit sluit lekkagerisico niet volledig uit; de productprocedure blijft gelden.

Opties voor lichtkleur

Als het exacte model deze biedt, kunt u wit, één kleur of RGB beoordelen. Kleurovergangen vereisen een geschikte driver en regeling. Neem niet aan dat elk grondarmatuur deze functies heeft.

Prestatiegegevens om in de offerte te bevestigen

• Afmetingen, montage en beschermingsgraad van het geheel.
• Opgegeven levensduur, thermische omstandigheden en vervangbaarheid van onderdelen.
• Elektrisch verbruik en bedrijfsregeling onder werkelijke gebruiksomstandigheden.
• Lichtstroom en lichtverdeling die bij het doelobject passen.
• De bron noemt kabels die bestand zijn tegen temperaturen boven 125 °C en materiaaleigenschappen voor brandgedrag. Neem niet aan dat die voor elk product gelden; vraag documentatie voor het exacte model op.

Neem beregeningswater en omgevingschemicaliën op in het onderhoudsdossier

Meststoffen, reinigingsmiddelen of een zoute omgeving kunnen verschillende belastingen voor behuizing en afdichtingen veroorzaken. De aanduiding roestvast staal garandeert geen bestendigheid tegen alle chemicaliën. Vraag de fabrikant naar geschikte reiniging en blootstellingsgrenzen. Leg bij onderhoud veranderingen aan glas, kabelinvoer en aansluitzone vast.

Maak vervanging zonder openbreken van de bestrating mogelijk

Controleer vóór afronding van de bestrating hoe het armatuur wordt verwijderd en hoe de aansluiting bereikbaar blijft. Bewaar kabelroute en referentie van de inbouwpot. Een verborgen behuizing mag voorgeschreven inspectie en vervanging niet verhinderen; bereikbaarheid hoort bij het ontwerp.

Test voor de definitieve beoordeling het effect in de schemering en de zichtbaarheid van de bron vanuit de looprichtingen. Controleer drainage, beregening en toegang tot aansluitingen met de installateur. Leg goedgekeurd model en montage vast en plan reiniging, inspectie en vervanging zonder schade aan de bestrating.
