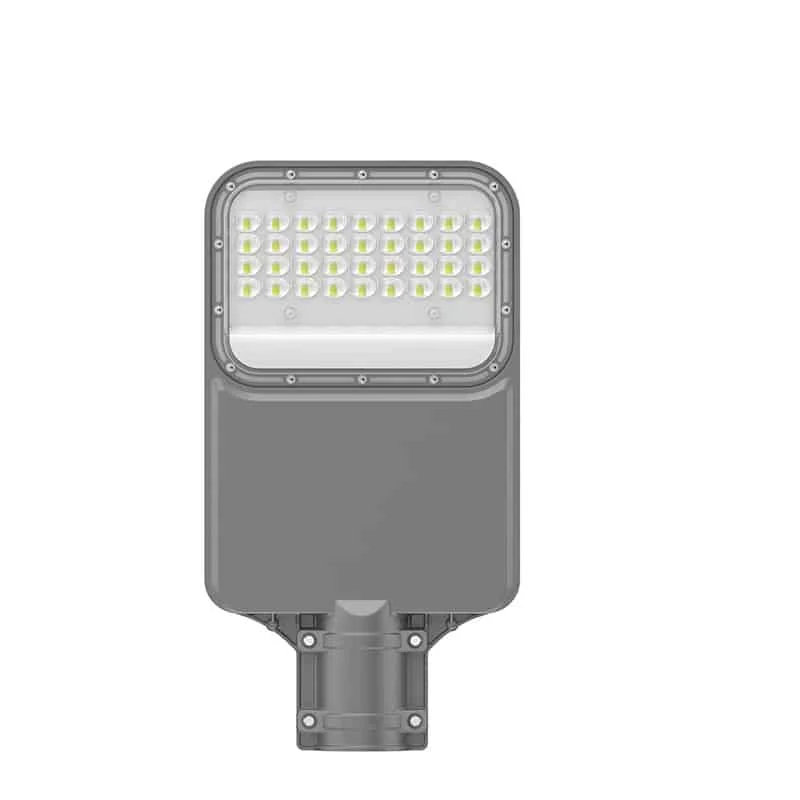

DC-ledstraatarmatuur van 30–200 W voor laagspanning

Asymmetrische optieken van type II/III zijn beschikbaar om de lichtverdeling op de weggeometrie af te stemmen. Voor de behuizing worden IP66 en IK08 opgegeven. Een masthoogte van 4–10 m is slechts een uitgangspunt voor de berekening; de definitieve keuze moet volgen uit een fotometrische berekening. Het vermogensbereik is 30–200 W. De gelijkspanning van 12, 24, 36 of 48 V moet per uitvoering worden gekozen en in de bestelling staan. Te overwegen voor wegen op zonne-energie zonder netaansluiting en afgelegen toegangswegen; geschiktheid voor mijnen of tunnels moet afzonderlijk worden bevestigd.

  • Vermogens in de tabel: 30–200 W. Beschikbaarheid van de 250 W-uitvoering moet vóór bestelling afzonderlijk worden bevestigd.
  • Diameter montagearm: D60 mm
  • Materialen: gegoten aluminium en optische PC-afdekking
  • Bedrijfstemperatuur: −25 tot +55 °C
  • Opgegeven levensduur: >50.000 uur
  • Opgegeven conformiteit: CE en RoHS
  • Fabrieksgarantie: 3/5 jaar
  • CRI: >70 of 80
  • Totale harmonische vervorming: <15%
  • Kleurtemperatuur: 3.000 / 4.000 / 6.000 K
  • Bundelhoek: 70 × 140°
  • Een specifieke DC-ingangsspanning — kies de uitvoering van 12, 24, 36 of 48 V die bij het systeem past; het armatuur past zich niet automatisch aan het hele bereik aan.
  • IP66-bescherming en IK08-slagvastheid — opgegeven bescherming tegen stof, waterstralen en mechanische stoten binnen de reikwijdte van deze klassen.
  • Opgegeven lichtrendement: 130 lm/W — bij het dimensioneren van paneel en accu samen met de bedrijfsduur te beoordelen.
  • Overspanningsbeveiliging van 6 kV — een parameter om rekening mee te houden bij masttoepassingen buiten.
Vraag een offerte aan

ModelcodeVermogenLichtstroomAanbevolen spanningTypische stroomsterkteMasthoogteTypische toepassingenDatasheet
HOYUWO-SL-30WS30W±5%3900-4200lm12V / 24V DC2.5A/1.3A4-5 mWandelpad, tuin, toegang tot een woongebied.Vraag de datasheet aan
HOYUWO-SL-50WS50W±5%5500-6500lm12V / 24V DC4.2A/2.1A5-6 mLandweg, campusweg.Vraag de datasheet aan
HOYUWO-SL-70WS70W±5%8400-10000lm12V / 24V DC5.8A/2.9A5-7 mWoonstraat, parkeerterrein.Vraag de datasheet aan
HOYUWO-SL-100WS100W±5%11000-13000lm12V / 24V DC8.3A/4.2A7-8 mGebiedsontsluitingsweg, toegang tot een zonnepark.Vraag de datasheet aan
HOYUWO-SL-150WS120W-150W±5%16500-19500lm24V / 36V /48V DC6.25A/4.1A/3.1A8-9 mMijnweg, toegang tot een industrieterrein.Vraag de datasheet aan
HOYUWO-SL-200WS180W-200W±5%22000-25000lm24V / 48V DC8.3A/4.2A9-10 mHoofdweg, tunnelingang.Vraag de datasheet aan

Voor 150 en 200 W beoordelen we 48 V, en voor de daarvoor toegestane 150 W-uitvoering ook 36 V. Omdat de tabel andere configuraties bevat, bevestigen we vóór bestelling de exacte voedingsuitvoering. Het dimensioneren van driver en geleiders laten we over aan de projectverantwoordelijke of bevoegde installateur. We gebruiken de 12 V-uitvoering niet boven de aangegeven grens van 100 W.

  • Automatisch in- en uitschakelen van zonsondergang tot zonsopgang via een lichtsensor
  • Dimmen via PWM/0–10 V/DALI
  • Geel licht van 2.500 K op bestelling.

Selectiecriteria vóór bestelling

We vragen de gegevens op over de opwaartse lichtstroom bij de gekozen optiek en montagehoek. Een waarde gemeten met een horizontaal armatuur is niet automatisch representatief voor een gekantelde montage.

We leggen het nachtelijke verlichtingsprofiel van het project vast. We controleren welke driver en regelunit het programma kunnen uitvoeren en of deze bij de levering zijn inbegrepen.

ToepassingenBeschrijvingAanbevolen spanning

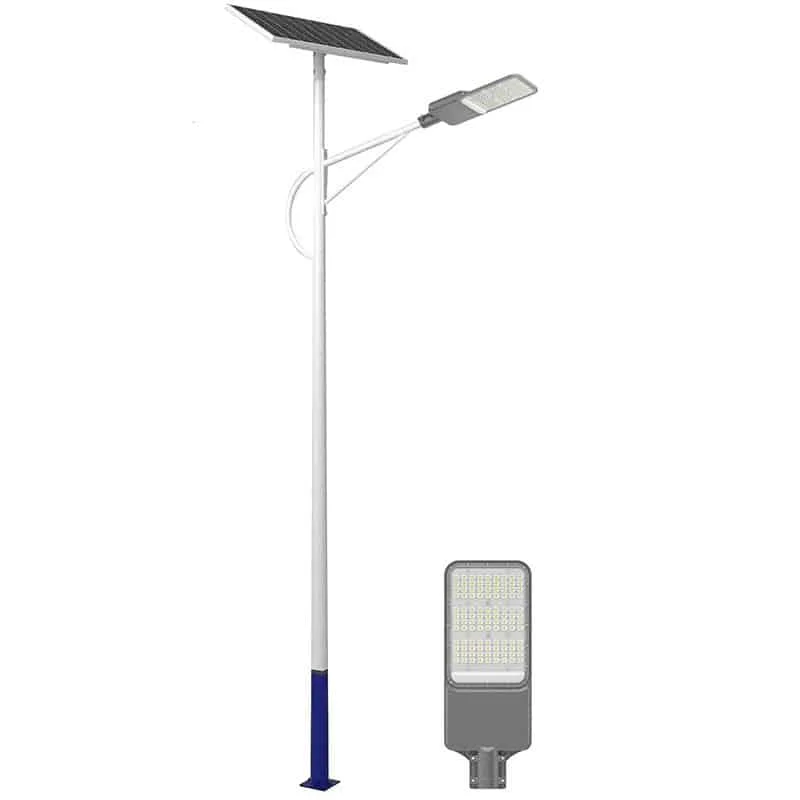

☀️ Wegen en buitengebieden op zonne-energieWoongebieden, boerderijen en parken zonder netaansluiting: bedrijf met een zonnepaneel en accubank24V/48V
⛏️ Mijn- en tunnelverlichtingOndergrondse wegen en toegangstunnels: laagspanning beoordelen binnen het project; geschiktheid voor de omgeving moet afzonderlijk worden bevestigd36V/48V
🏗️ Bouwplaatsen op afgelegen locatiesTijdelijke bouwplaatsen en toegangswegen: verplaatsbare DC-voeding via een accu of compatibele voedingsbron; ondersteunende voorzieningen bij telecommunicatiemasten.12V/24V/48V

Beoordeel dit armatuur voor wegen of buitenterreinen aan de hand van de fotometrie van de exacte configuratie, de terreingeometrie en het gebruiksprogramma. De keuze moet op de projectberekening berusten.

We controleren mast of arm, bevestigingen, kantelhoek en elektrische aansluitingen volgens het project. We registreren de richt- en regelinstellingen, zodat deze na onderhoud behouden kunnen blijven.

Hoe kiest u de voeding voor de laagspanningsuitvoering?

We kiezen spanning en stroomsoort volgens het etiket van het betreffende model. Een uitvoering voor laagspanning sluiten we niet rechtstreeks op het elektriciteitsnet aan.

Wat moet gezamenlijk worden bepaald voor een zonne-energiesysteem?

We verduidelijken of de offerte uitsluitend het armatuur omvat of ook de accu, regelaar en het paneel. Het systeem wordt gedimensioneerd op basis van de bedrijfsuren, lokale zoninstraling en omgevingsomstandigheden.

Welke afmetingen moeten vóór bestelling worden geverifieerd?

We vergelijken de afmetingen op de technische tekening met de beschikbare ruimte en draagconstructie. Een productfoto vervangt geen maattekening.

Hoe stemt u de optiek af op masthoogte en mastafstand?

Bepaal de afstand tussen de lichtpunten met de weggeometrie en fotometrie van het model. Alleen het wattage geeft geen geschikte mastafstand aan.

Geeft de noodverlichting hetzelfde licht als bij normaal gebruik?

Bij een noodverlichtingsfunctie specificeren we de accu, brandduur en lichtstroom of het vermogen in noodbedrijf afzonderlijk. Het nominale armatuurvermogen zegt op zichzelf niets over de prestaties in noodbedrijf.

Welk dimsysteem moet worden besteld?

We kiezen de driver en het protocol in samenhang met de lichtregeling van het gebouw. In de bestelling leggen we de combinatie vast die bij deze uitvoering past.
