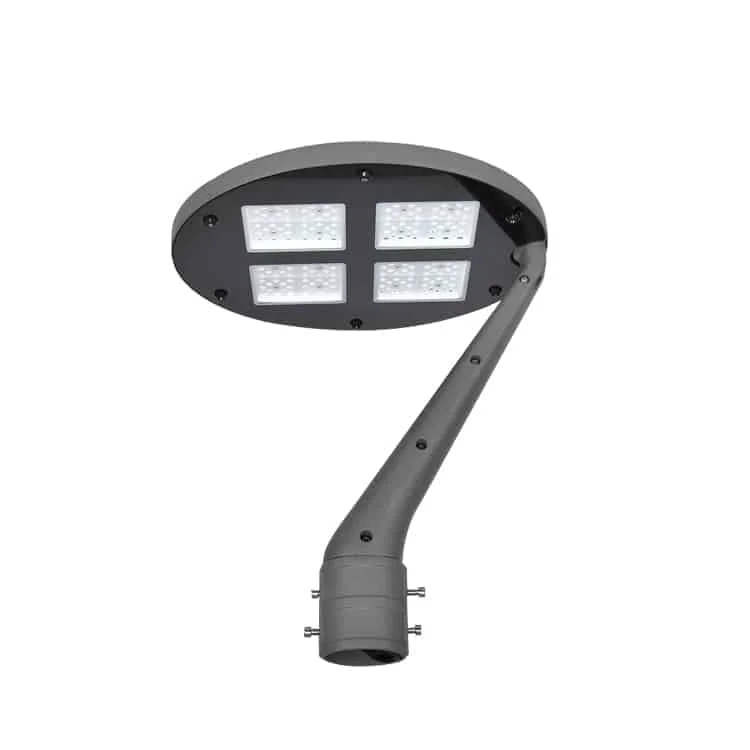

Decoratieve masttoparmaturen van 50–150 W

Voor een tuin, parkeerterrein of wooncomplex kunt u een verstelbaar ontwerp of een ontwerp met één of twee armen kiezen. Het vermogensbereik is 50–150 W. De genoemde hoogtes van 4–12 m zijn een uitgangspunt; bevestig fotometrie, aansluiting en lichtsensoroptie voor uw configuratie. De beschrijving noemt een montagediameter van 60–75 mm en een afzonderlijke opmerking 60–70 mm; bepaal de mastpassing aan de hand van de tekening van het gekozen model.

  • Referentiemodel: HOYUWO-SL-H-01-serie
  • Montagediameter: Ø60–75 mm; met tekening te bevestigen
  • Montagehoogte: 4–12 m
  • Bundelhoek / lichtverdeling: 60° / 90° / 70 × 140° / T2 / T3
  • Regeling: standaard aan/uit; dimmen of lichtsensor op speciale bestelling
  • Bedrijfstemperatuur: −25 tot +55 °C
  • Fabrieksgarantie: 3/5 jaar
  • Opgegeven conformiteit: CE en RoHS
  • Herkomst: geproduceerd in China
  • Ingangsspanning: 100–265 V AC, 50/60 Hz
  • Arbeidsfactor: >0,95
  • Totale harmonische vervorming: <15%
  • Kleurweergave-index: >70
  • Kleurtemperatuur: 2.700–3.000 K / 4.000–4.500 K / 6.000–6.500 K
Vraag een offerte aan

ModelcodeVermogenAfmetingenBundelhoekIK-klasseBevestigingsopeningDatasheet
HOYUWO-SL-H-01-750W 70W 100W 120W 150W423x520mm60/90/120/70*140°/T2/T3IK08φ70Vraag de datasheet aan
HOYUWO-SL-H-01-Y50W 70W 100W 120W 150W423x520mm60/90/120/70*140°/T2/T3IK08φ70Vraag de datasheet aan

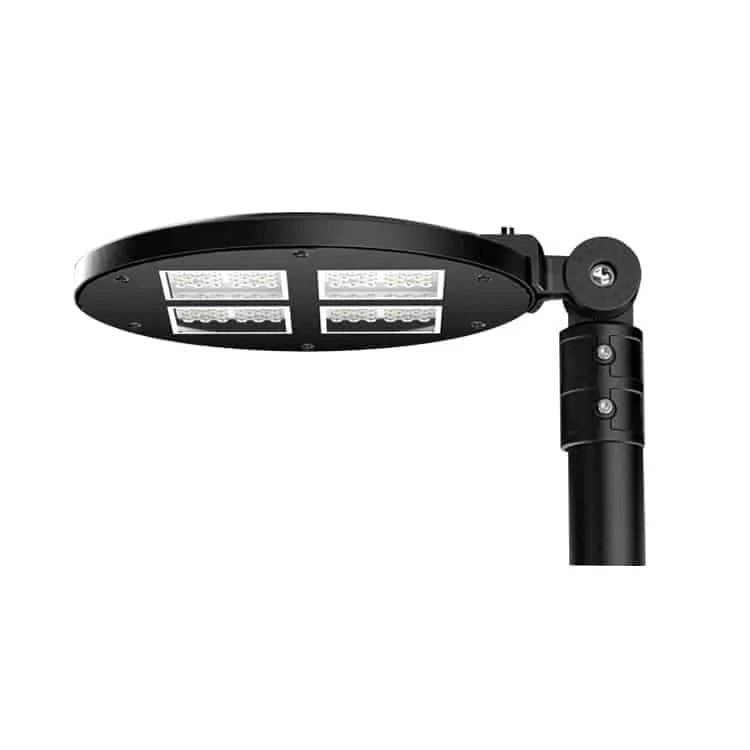

HOYUWO-SL-H-Adjustable50W 70W 100W 120W 150W423x637mm60/90/120/70*140°/T2/T3IK08φ60Vraag de datasheet aan

  • Lichtsensor voor bedrijf van zonsondergang tot zonsopgang
  • Dimmen via PWM/0–10 V/DALI
  • Laagspanningsvoedingen: 12 / 24 / 36 / 48 / 60 V DC

Selectiecriteria vóór bestelling

We vragen de gegevens op over de opwaartse lichtstroom bij de gekozen optiek en montagehoek. Een waarde gemeten met een horizontaal armatuur is niet automatisch representatief voor een gekantelde montage.

We leggen het nachtelijke verlichtingsprofiel van het project vast. We controleren welke driver en regelunit het programma kunnen uitvoeren en of deze bij de levering zijn inbegrepen.

Beoordeel dit armatuur voor wegen of buitenterreinen aan de hand van de fotometrie van de exacte configuratie, de terreingeometrie en het gebruiksprogramma. De keuze moet op de projectberekening berusten.

Vergelijk de in dit onderdeel genoemde montagediameter van Ø60–70 mm met de tekening van de bestelde uitvoering.

Hieronder staan montagehoogtes ter referentie.

VermogenMontagehoogte
50W-70W4–7 meter
100W-120W8–10 meter
150W10–12 meter

We controleren mast of arm, bevestigingen, kantelhoek en elektrische aansluitingen volgens het project. We registreren de richt- en regelinstellingen, zodat deze na onderhoud behouden kunnen blijven.

Welke afmetingen moeten vóór bestelling worden geverifieerd?

We controleren de passing met de tekening van HOYUWO-SL-H-01-7 waarop 423 × 520 mm staat. We bevestigen de te leveren uitvoering zonder de afmetingen op andere modellen uit de serie toe te passen.

Hoe stemt u de optiek af op masthoogte en mastafstand?

Bepaal de afstand tussen de lichtpunten met de weggeometrie en fotometrie van het model. Alleen het wattage geeft geen geschikte mastafstand aan.

Welk dimsysteem moet worden besteld?

We kiezen de driver en het protocol in samenhang met de lichtregeling van het gebouw. In de bestelling leggen we de combinatie vast die bij deze uitvoering past.
