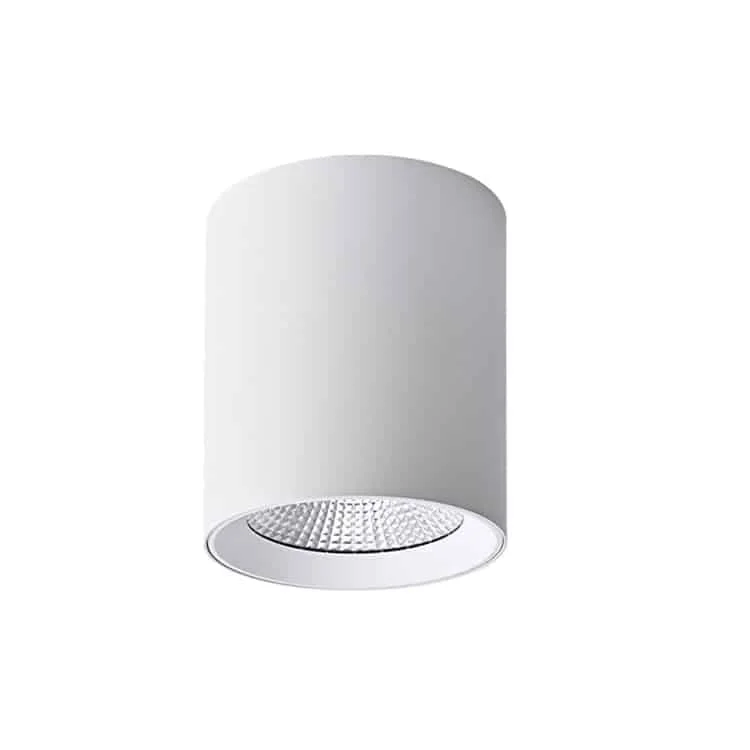

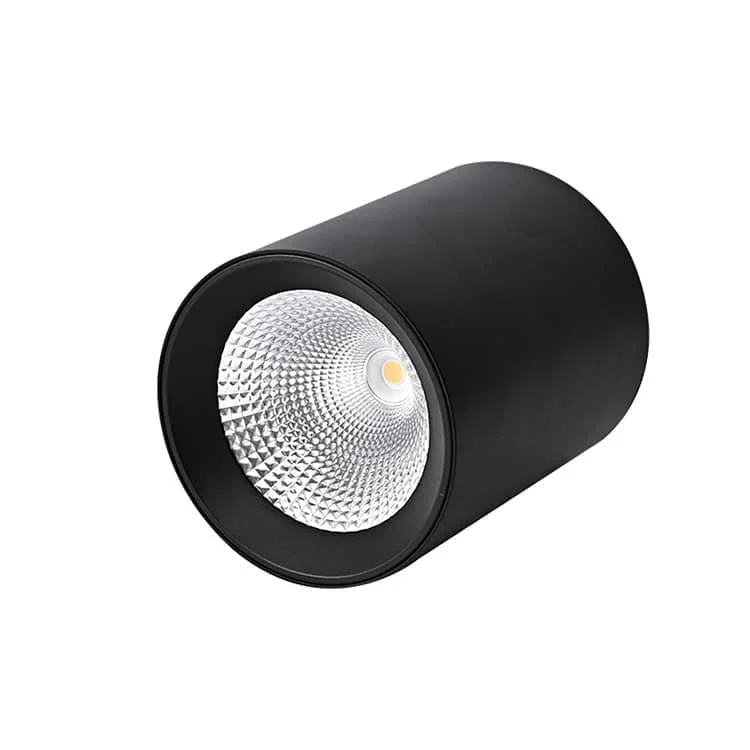

Cilindervormige spots voor plafond-, wand- of pendelmontage
Voor woningen, kantoren of winkels kunt u witte of zwarte cilindervormige ledspots kiezen. Naast directe wand- of plafondmontage is kabel- of stangophanging op aanvraag mogelijk. Controleer vóór het vastleggen van de montagewijze de modelaccessoires en benodigde ruimte voor de elektrische aansluiting.
- Afwerking: matwit of matzwart
- Opgegeven conformiteit: CE en RoHS
- Garantie: 3/5 jaar
- Bundelhoek: 60°
- Materiaal: gegoten aluminium behuizing en PC-kap
- Bescherming: IP20 voor binnen; IP44 aan de voorzijde
- Leddriver: Eaglerise/LiFud/DONE/BOKE-opties met opgegeven flikkervrije werking
- Arbeidsfactor: >0,5 of 0,8
- Totale harmonische vervorming: <15%
- Ledchips: Bridgelux of Osram COB, CRI 90, SDCM <5
- Kleurtemperatuur：2700K-3000K /4000-4500k/ 5700k-6000k
- Opgegeven levensduur: >50.000 uur
- Ingangsspanning: 110/220–240 V AC, 50/60 Hz
| Modelcode | Vermogen | Afmetingen | Lichtstroom | Datasheet |
|---|---|---|---|---|
| HOYUWO-FM-10WB | 10W±5% | Φ75*H130mm | 900-1000lm | Vraag de datasheet aan |
| HOYUWO-FM-12WB | 12W±5% | Φ75*H130mm | 1100-1250lm | Vraag de datasheet aan |
| HOYUWO-FM-15WB | 15W±5% | Φ95*H150mm | 1300-1600lm | Vraag de datasheet aan |
| HOYUWO-FM-20WB | 18W±5% | Φ115*H160mm | 1800-2100lm | Vraag de datasheet aan |
| HOYUWO-FM-30WB | 30W±5% | Φ140*H160mm | 2700-3200lm | Vraag de datasheet aan |
- Dimmen via TRIAC-faseaansnijding/-afsnijding, 0–10 V of DALI
- Pendelmontage
Selectiecriteria vóór bestelling
Na afwerking van het plafond moeten de driver en aansluitingen bereikbaar blijven en moet de driver kunnen worden verwijderd. Controleer daarom naast de behuizingshoogte ook de ruimte voor onderhoud en bekabeling.
Afhankelijk van de toegestane montage en gekozen optiek kan het model worden beoordeeld voor algemene binnenverlichting of het accentueren van een specifieke zone.
We bevestigen de plaat aan het plafond met geschikte schroeven die niet zijn meegeleverd. Bij uitgeschakelde voeding maken we de aansluiting via de snelconnector volgens het armatuurschema.
Het onderstaande schema toont de montagevolgorde.
Bereid vóór montage de technische tekening, gegevens van het montageoppervlak en de toegang tot de driver voor. De installateur sluit het product aan volgens de instructies van de fabrikant.
Welke afmetingen moeten vóór bestelling worden geverifieerd?
We vergelijken het montageoppervlak met de tekening van HOYUWO-FM-10WB met maat Φ75 × H130 mm. We bevestigen de geleverde uitvoering zonder de afmetingen op de hele serie toe te passen.
Hoe kiest u de optiek voor deze downlight?
Kies de optiek op basis van de montageafstand en het te verlichten oppervlak. Een smalle bundel concentreert het licht sterker, maar het resultaat moet met een lichtberekening worden bevestigd.
Welk dimsysteem moet worden besteld?
We kiezen de driver en het protocol in samenhang met de lichtregeling van het gebouw. In de bestelling leggen we de combinatie vast die bij deze uitvoering past.
Toegankelijke tekst bij de informatie in de afbeeldingen
Afbeelding 1 · Montage
- 1. Verwijder de opbouwmontagebasis.
- 2. Markeer de posities van de expansiepluggen.
- 3. Zet de basis met schroeven vast.
- 4. Sluit bij uitgeschakelde voeding de leddriver aan op een 220 V-circuit, mits het modeletiket dit toestaat.
- 5. Draai de behuizing om het armatuur op de basis te vergrendelen.
- 6. Controleer de voltooide montage.
