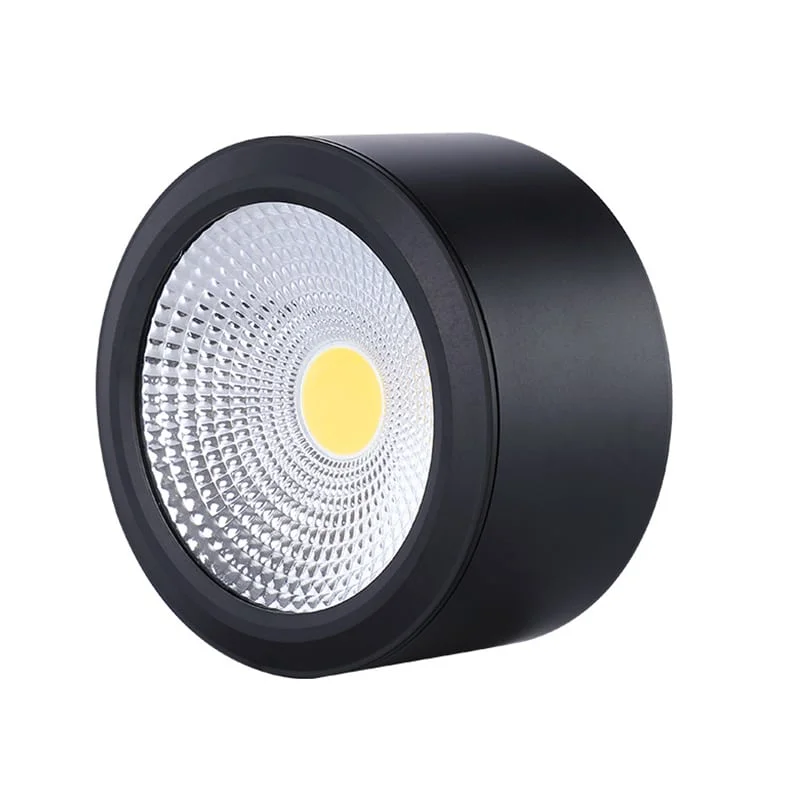

Mini-opbouwdownlight van 5–18 W
Vergelijk compacte modellen in matwit, zwart en goud voor gangen, slaapkamers, woonkamers, kasten of vitrines. De behuizingen zijn 45, 55 of 65 mm hoog en bevatten een geïsoleerde driver. De seriebeschrijving noemt uitvoeringen voor 110/220–240 V AC, terwijl de specificatielijst 220–240 V AC vermeldt. Controleer vóór aansluiting de spanning op het etiket van de exacte productcode; ga niet uit van een universeel spanningsbereik.
- Montage: opbouw aan het plafond.
- Bundelhoek: brede lichtverdeling van 120°
- Leddriver: geïntegreerde geïsoleerde driver inbegrepen
- Ingangsspanning: 220–240 V AC, 50/60 Hz
- Elektrische beschermingsklasse: II
- Arbeidsfactor: 0,5
- Rendement: 85%
- IP-beschermingsgraad: IP20, voorzijde IP44
- Materiaal: metalen behuizing en afdekking van PC/glas
- Afwerking: matwit, matzwart of goud
- Ledchip: Epistar/Osram COB
- SDCM: <5 of 3
- Kleurweergave-index: >90
- Kleurtemperatuur: 3.000 K / 4.000–4.500 K / 6.000–6.500 K
- Opgegeven levensduur: >50.000 uur
- Fabrieksgarantie: 3 jaar
| Modelcode | Vermogen | Afmetingen | Lichtstroom | Datasheet |
|---|---|---|---|---|
| HOYUWO-FM-5WB-1 | 5W±5% | Ø70*H45mm | 450-500lm | Vraag de datasheet aan |
| HOYUWO-FM-7WB-1 | 7W±5% | Ø70*H45mm | 630-700lm | Vraag de datasheet aan |
| HOYUWO-FM-10WB-1 | 10W±5% | Ø90*H55mm | 850-1000lm | Vraag de datasheet aan |
| HOYUWO-FM-15WB-1 | 15W±5% | Ø115*H65mm | 1350-1500lm | Vraag de datasheet aan |
| HOYUWO-FM-18WB-1 | 18W±5% | Ø135*H65mm | 1650-1800lm | Vraag de datasheet aan |
- Afwerkingen: matzwart, matwit en goud
Selectiecriteria vóór bestelling
Na afwerking van het plafond moeten de driver en aansluitingen bereikbaar blijven en moet de driver kunnen worden verwijderd. Controleer daarom naast de behuizingshoogte ook de ruimte voor onderhoud en bekabeling.
Voor het beoordelen van de lichtverdeling en verblinding vragen we het fotometrische bestand op van de gekozen combinatie van afwerking en optiek.
Na controle van de montagevoorwaarden is het armatuur te overwegen voor een wijnkelder, kast, slaapkamer of woonkamer.
Afhankelijk van de toegestane montage en gekozen optiek kan het model worden beoordeeld voor algemene binnenverlichting of het accentueren van een specifieke zone.
Bereid vóór montage de technische tekening, gegevens van het montageoppervlak en de toegang tot de driver voor. De installateur sluit het product aan volgens de instructies van de fabrikant.
Welke afmetingen moeten vóór bestelling worden geverifieerd?
Voor HOYUWO-FM-5WB-1 vergelijken we het montageoppervlak met de tekening met maat Ø70 × H45 mm. Voordat we de bevestiging voorbereiden, controleren we de afmetingen van de te leveren uitvoering; die gelden niet automatisch voor andere modellen.
Hoe kiest u de optiek voor deze downlight?
Kies de optiek op basis van de montageafstand en het te verlichten oppervlak. Een smalle bundel concentreert het licht sterker, maar het resultaat moet met een lichtberekening worden bevestigd.
Wat moet in de offerte voor dit model worden vastgelegd?
In de bestelling leggen we de voeding, afwerking, kleurtemperatuur en uitvoering vast. We bevestigen deze voor het exacte model en nemen niet aan dat alle serieopties beschikbaar zijn.
Toegankelijke tekst bij de informatie in de afbeeldingen
Afbeelding 1 · Montage
- Montagehandleiding
- 1. Draai de behuizing om de plafondmontagebeugel los te nemen.
- 2. Bevestig de beugel aan het plafond.
- 3. Bij uitgeschakelde voeding sluit de installateur de leddriver aan op de 110/220 V-voeding die voor de betreffende uitvoering is toegestaan.
- 4. Montage voltooid
