Ledhighbayarmaturen monteren: bevestiging, aansluiting en ingebruikname

Documenteer vóór montage gewicht, verankering, bescherming, voeding en regeling. Neem niet aan dat UFO-, vierkante en lineaire behuizingen dezelfde aansluiting gebruiken. Beoordeel draagconstructie en elektrische installatie samen. Werk volgens de modelhandleiding nadat vakbekwaam personeel de voeding heeft gescheiden en spanningsloosheid heeft vastgesteld. De schema’s in dit artikel helpen alleen het systeem te begrijpen.

Plan onderhoud vóór montage

Plan reiniging van driver en armatuur volgens de instructies en behoud de vereiste ventilatie. Zorg voor onderhoudstoegang die voorkomt dat stof en hoge temperaturen de werking van het volledige systeem aantasten.

Controles vóór montage van highbayarmaturen

Hoe bepaalt u montagehoogte en armatuurafstand?

Vermogen	20W-50W	50W-100W	100W-120W	120W-150W	150W-200W	200W-300W	300W-500W
Montagehoogte	3–5 m	5–8 m	8–10 m	10–12 m	12–15 m	15–18 m	18–30 m
Afstand tussen armaturen	3–5 m	5–8 m	8–10 m	10–12 m	10–12 m	12–15 m	12–15 m

Beoordeel de optiekhoek samen met projecteisen voor verlichtingssterkte, verblinding en gelijkmatigheid.

Gebruik de tabel voor een eerste opstellingsidee en leid het definitieve aantal niet rechtstreeks eruit af. De berekening moet obstakels, gelijkmatigheid op de werkplek en optische verdeling controleren.

Wat kost montage van ledhighbayverlichting?

Laat vakbekwaam personeel aansluiten en neem ingebruikname, accessoires, bevestiging en toegang op in de offerte. Leid kosten af uit gebouw en werkzaamheden, niet uit een algemene vergelijking tussen landen.

Overige montagecontroles

• Controleer de staat van het armatuur en of alle accessoires aanwezig zijn.
• Dimensioneer geleiders, beveiligingen en belastingverdeling volgens het ontwerp. De bronverwijzing naar vijf ringen is geen geldige elektrische instructie.
• Sluit PE aan als de elektrische klasse van het armatuur dit vereist. Die eis hangt niet af van het aantal armaturen.
• Bevestig kabels met voorgeschreven onderdelen, belast aansluitingen niet op trek en boor geen willekeurige gaten.
• Volg fabrikantinstructies voor afstand tot brandbare materialen en oppervlakken die warmteafvoer hinderen.

Deze gids onderscheidt drie behuizingsvormen: lineair, vierkant en rond van het UFO-type.

Onderzoek bereikbaarheid na montage

Beoordeel hoe het armatuur bereikbaar blijft wanneer machines, stellingen en activiteiten aanwezig zijn. Plan vóór bevestiging ruimte voor reiniging en vervanging samen met geschikte middelen voor werken op hoogte.

Identificeer armaturen en bedieningen per circuit. Bewaar productcodes met het goedgekeurde schema. Deze gegevens helpen storingen af te bakenen en compatibele onderdelen te kiezen zonder een algemeen schema opnieuw te interpreteren.

Hoe wordt een ledhighbayarmatuur gemonteerd?

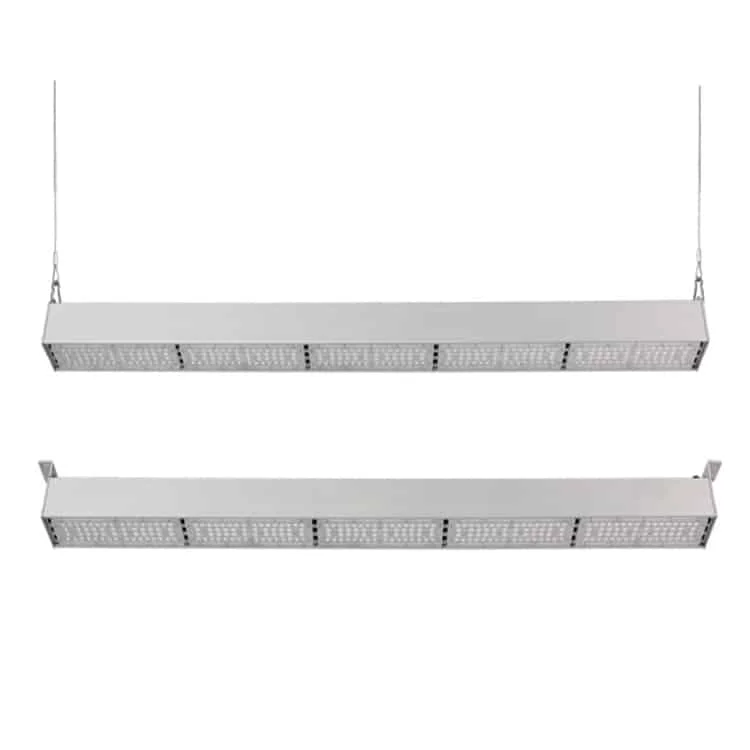

Gebruik altijd de handleiding van het betreffende model. Sommige vierkante of ronde armaturen gebruiken een beugel of ophanging; bepaalde lijnmodellen kabelophanging of opbouwmontage. De behuizingsvoorbeelden vormen geen gezamenlijke methode voor alle modellen.

Montage van ronde en vierkante armaturen

1. Hangende montage:

• Controleer met gescheiden voeding de sterkte van het ophangpunt en de compatibiliteit van haak en ring. De bron noemt verankeringsvoorbeelden van meer dan 30 kg en viermaal het armatuurgewicht. De uiteindelijke keuze moet op werkelijke draagconstructie en fabrikantinstructies berusten.
• Bevestig de ophanging en controleer dat deze niet onbedoeld kan loskomen.
• Maak aansluitingen volgens klemmen en modelschema en behoud de vereiste beschermingsgraad.
• Voer na afronding van de controles de ingebruiknametest uit.

2. Bevestiging met een beugel:

• Bereid gaten en verankeringen voor die bij de draagconstructie passen.
• Positioneer het armatuur en draai moeren aan volgens de handleiding.
• Sluit na controle van spanningsloosheid fase, nul en bescherming aan volgens het modelschema.
• Voltooi elektrische en mechanische controles vóór ingebruikname. Scheid bij een niet-werkend armatuur de voeding opnieuw voordat u de oorzaak onderzoekt.

---

3. Bevestiging met 1/2 inch NPT-schroefdraad:

• Bevestig de beugel aan de armaturen.
• Verwijder de 1/2 inch NPT-moer.
• Verbind de stalen buis met de montagebeugels en plaats daarna de 1/2 inch NPT-moer.
• Voltooi vóór de werkingstest de aansluitingen en controles uit de handleiding.

Demonstratievideo van Lepro: https://www.youtube.com/watch?v=mgsmOLr9kpA.

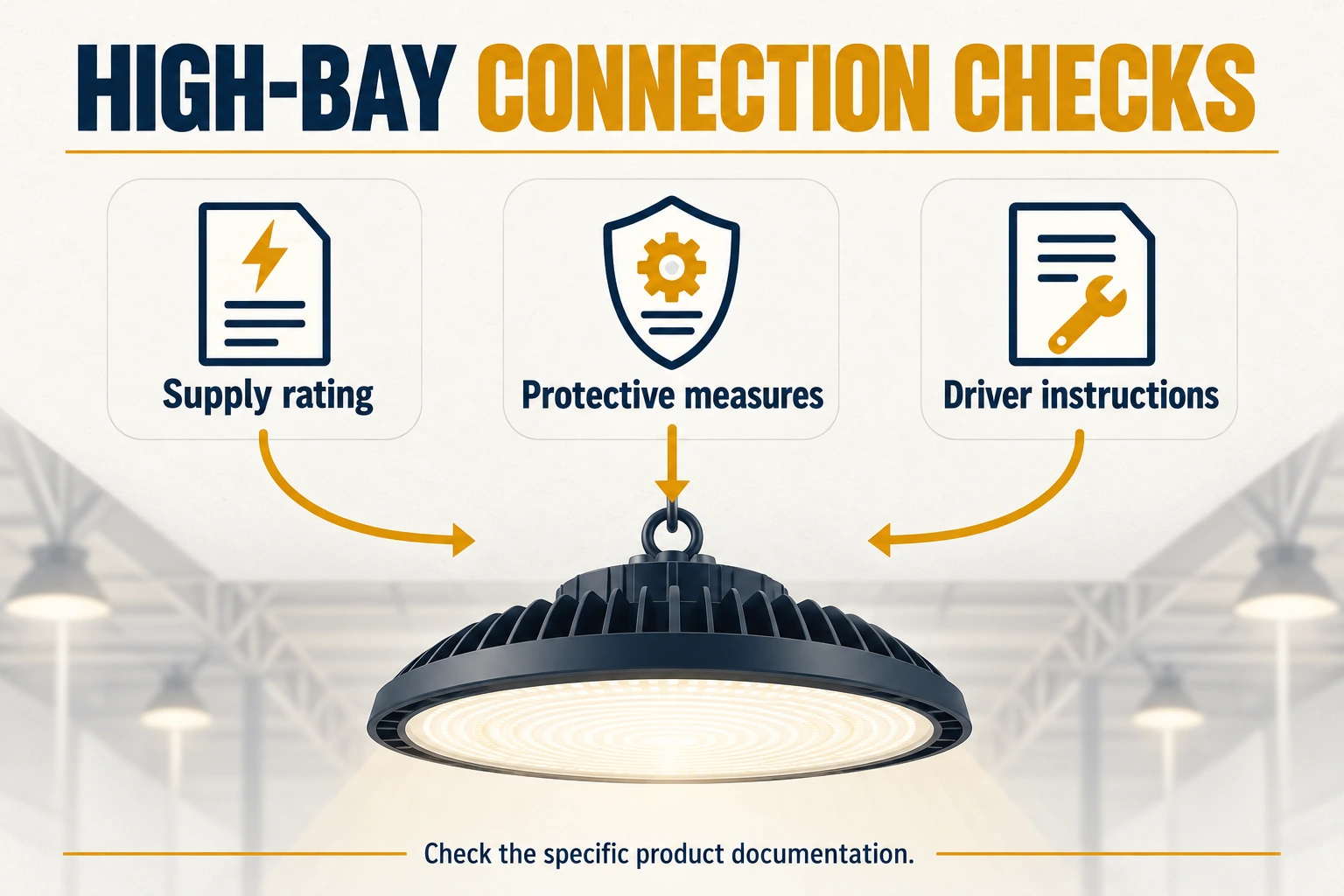

Aansluitschema voor industriële ledhighbayarmaturen

Gebruik geschikte klemmen en behuizingen. Tape vervangt geen mechanische verbinding of gedocumenteerde afdichting. Controleer het circuit zonder alleen op kleuren te vertrouwen en pas de omgekeerde toewijzing voor blauw en bruin uit de bron niet toe. Bevestig groen/geel voor bescherming, lichtblauw voor nul en bruin, zwart of in de betreffende opstelling grijs voor fase aan het werkelijke circuit. Bepaal L, N en PE vóór aansluiting uit armatuurhandleiding en installatievoorwaarden.

Neem accessoirecodes op in het montageplan

Bevestig dat haak, beugel, veiligheidsvoorziening en kabelwartel zijn goedgekeurd voor de productuitvoering. Gelijkende accessoires kunnen voor andere belasting- of afdichtingsvoorwaarden zijn ontworpen. Geef het montageteam de werkelijke codes en handleiding samen, niet alleen een productfoto.

Test de regeling met een werkelijk gebruiksscenario

Controleer eventuele dimregeling, sensoren en centrale bediening met het hele betreffende circuit en de regelgroep in bedrijf, niet alleen met één brandend armatuur. Leg normaal inschakelen, gewenst niveau en reactie op bedieningswijzigingen vast. Wijzig bij onverwacht gedrag geen kabels op goed geluk. Scheid de voeding en onderzoek compatibiliteit van driver en bediening.

Ingebruikname is meer dan controleren of het licht brandt. De verantwoordelijke deskundige controleert volgens ontwerp en fabrikantdocumenten bevestiging, beschermde aansluitingen, trekontlasting en dimregeling. Leg posities, instellingen en productcodes vast voor onderhoud. Scheid bij een storing opnieuw de voeding vóór onderzoek. De eindcontrole omvat ook documentatie van correcte werking.
