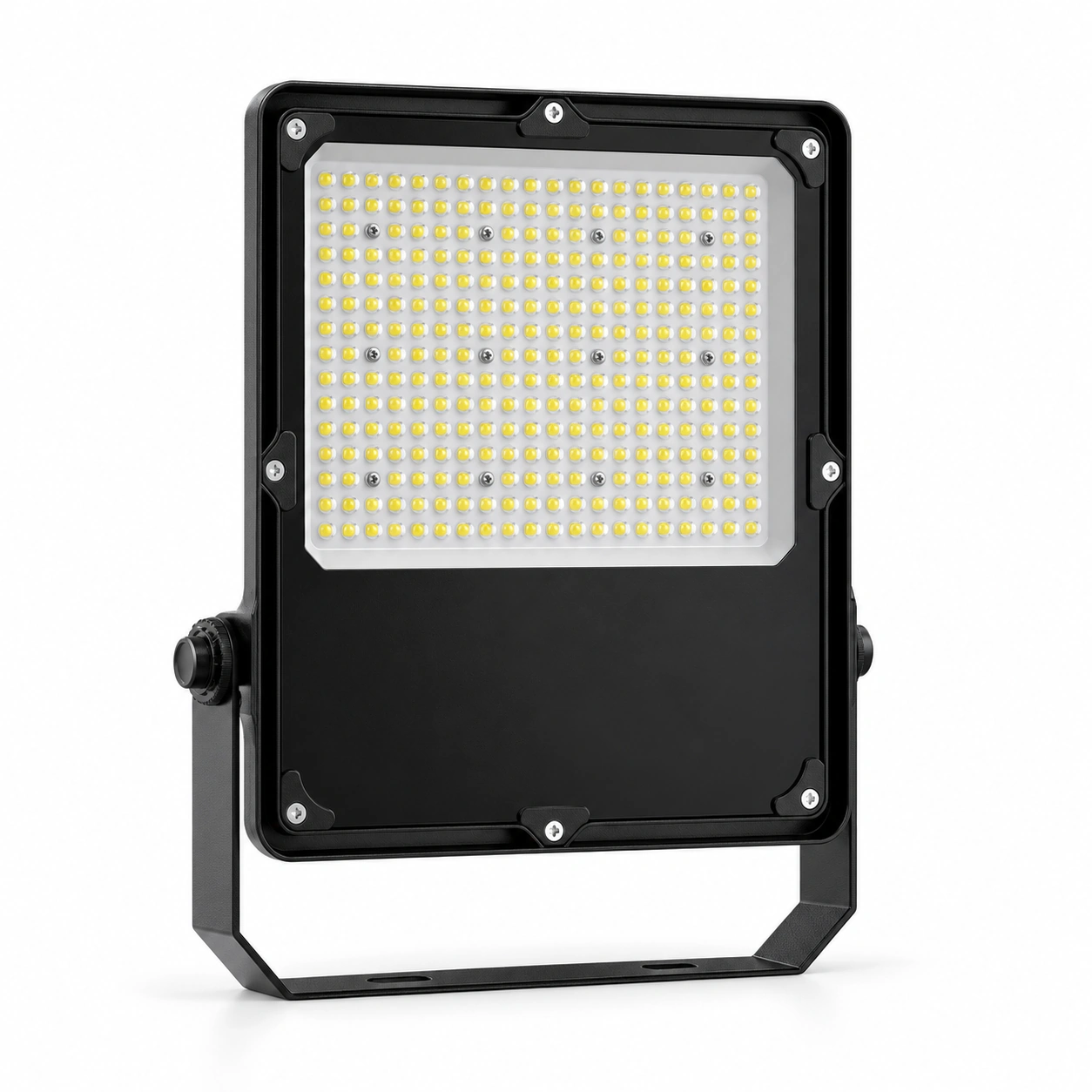

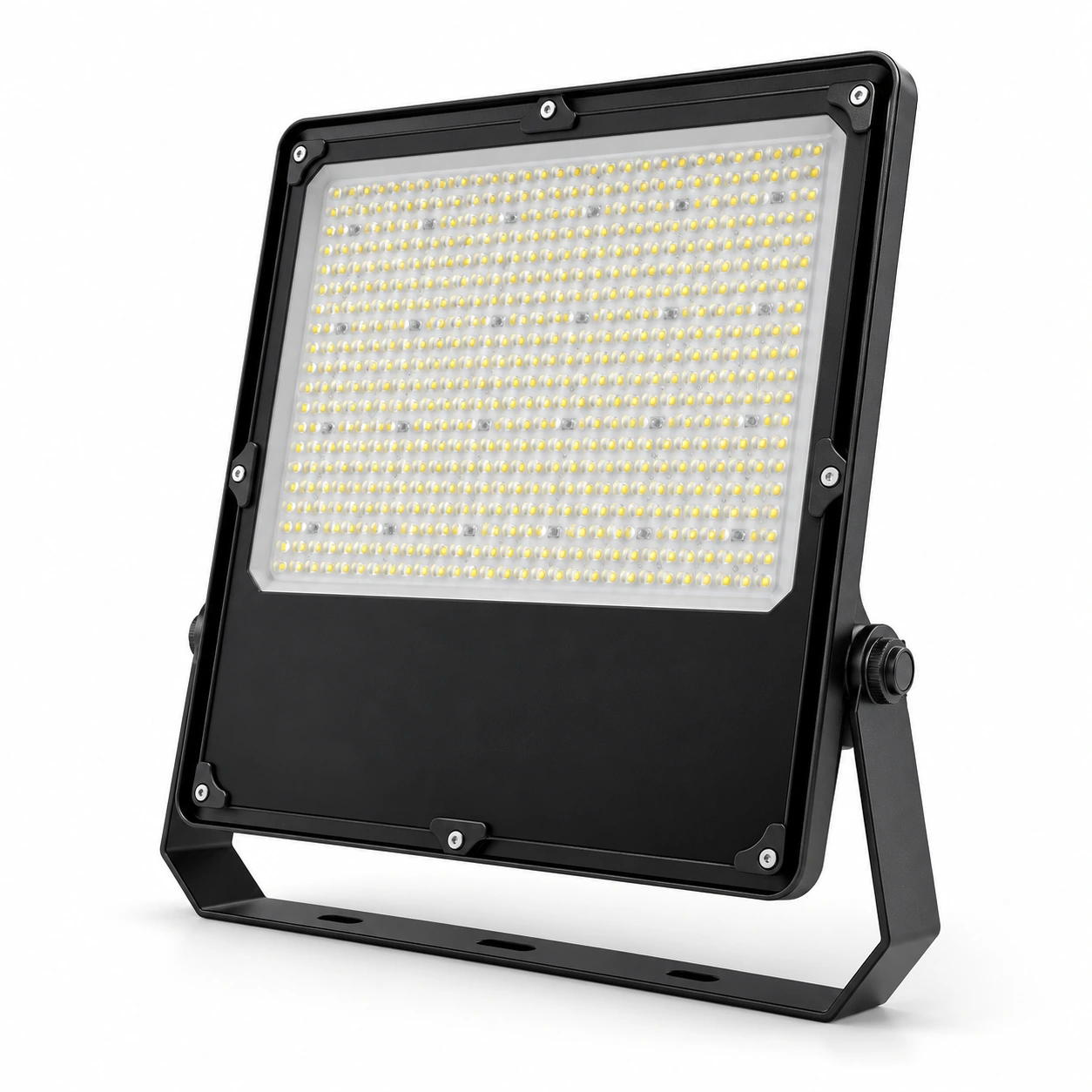

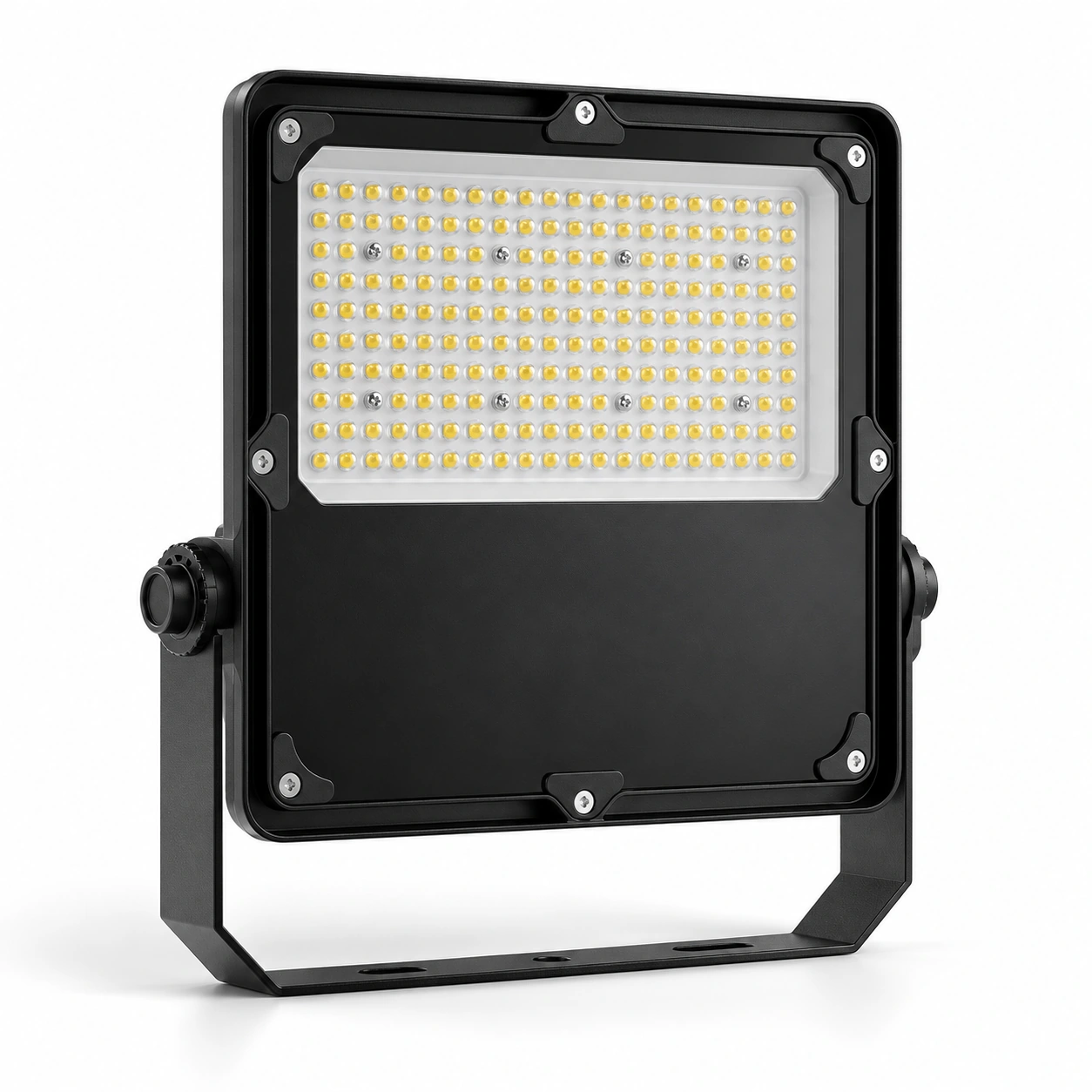

Buitenbreedstralers met Lumileds SMD, 50–600 W

Controleer aansluiting en optiek van de gekozen uitvoering voor mast- of wandmontage buiten. Voor de serie met Lumileds SMD wordt 140–150 lm/W opgegeven. Beschikbare vermogens om te vergelijken zijn 50, 100, 150, 200, 240, 300, 400, 500 en 600 W. De tabel vermeldt voor de optie van 100 W een lichtstroom van 17.000 lm, dus 170 lm/W; dit strookt niet met het bereik voor de serie. Bevestig vóór selectie het rapport over vermogen en lichtstroom van deze uitvoering.

  • Ledchips: Lumileds (Philips) SMD
  • Opgegeven lichtrendement van het armatuur: 140–150 lm/W
  • Kleurweergave-index: >70
  • Bundelhoek：30°/60°/90°/T2/T3/T4/T5
  • Kleurtemperatuur: 2200 / 2700 / 3000 / 4000 / 5000 / 6000 K
  • IP-beschermingsgraad en IK-klasse: IP66 & IK08
  • Materiaal: gegoten aluminium behuizing, gehard glas en lens
  • Driver: Sosen / Moso / Meanwell / Philips, afhankelijk van de optie
  • Ingangsspanning: 120–265 V AC, 50/60 Hz
  • Arbeidsfactor: >0,95
  • Overspanningsbeveiliging: 6 / 10 kV
  • Fabrieksgarantie: 3/5 jaar
  • Bedrijfstemperatuur: −25 tot +55 °C
  • Opgegeven conformiteit: CE en RoHS. Vraag de documenten van het specifieke model op.
Vraag een offerte aan

ModelcodeVermogenAfmetingenLichtstroomDatasheet
HOYUWO-FL-50WA50W±5%263*224*45mm7500lmVraag de datasheet aan
HOYUWO-FL-100WA100W±5%315*269*50mm17000lmVraag de datasheet aan

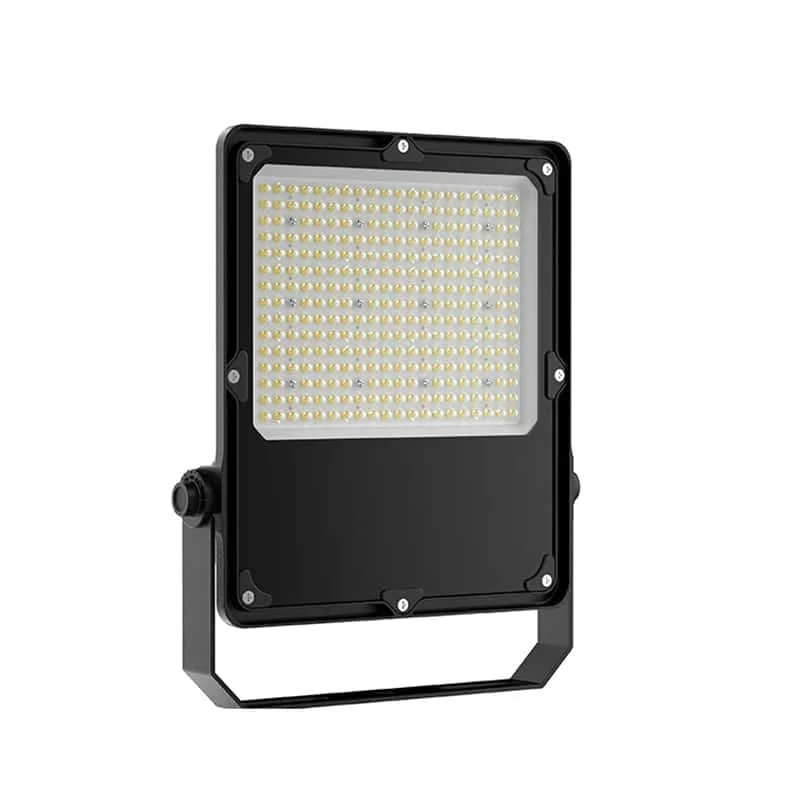

HOYUWO-FL-150WA150W±5%370*322*56mm22500lmVraag de datasheet aan

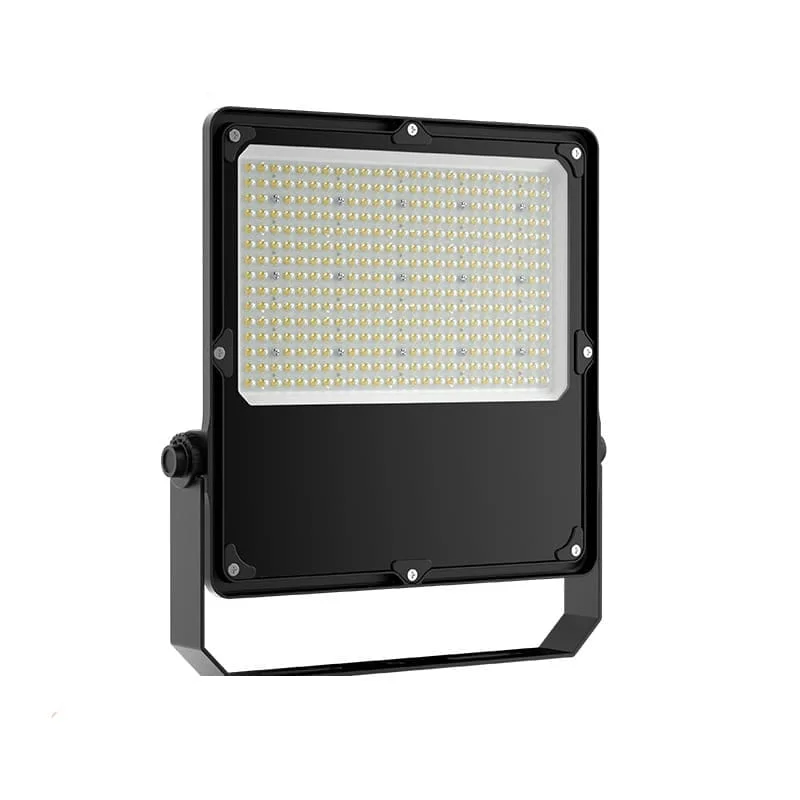

HOYUWO-FL-200WA200W±5%416*352*58mm30000lmVraag de datasheet aan
HOYUWO-FL-240WA240W±5%416*352*58mm36000lmVraag de datasheet aan

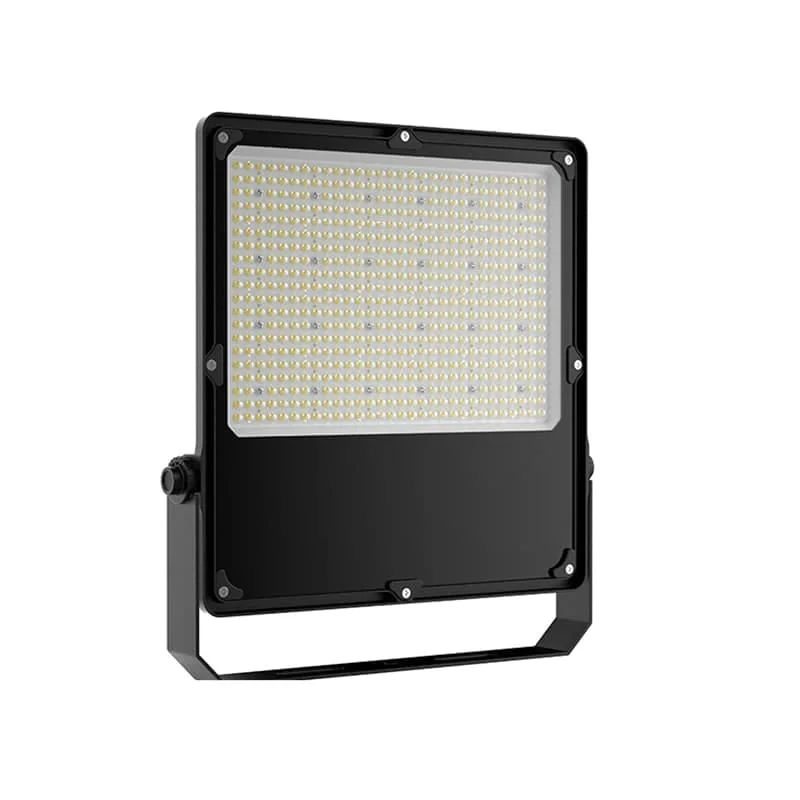

HOYUWO-FL-300WA300W±5%481*408*60mm45000lmVraag de datasheet aan
HOYUWO-FL-400WA400W±5%548*448*70mm60000lmVraag de datasheet aan
HOYUWO-FL-500WA500W±5%560*555*76mm75000lmVraag de datasheet aan
HOYUWO-FL-600WA600W±5%630*630*76mm90000lmVraag de datasheet aan

  • Dimmen via 0–10 V / DALI
  • Laagspanningsopties van 12 / 24 / 36 / 48 / 60 V; bevestig per model de exacte spanning en stroomsoort AC/DC

Selectiecriteria vóór bestelling

We controleren de bescherming van de aansluiting afzonderlijk: doos, connector en kabelwartel. De IP-graad van de behuizing betekent niet dat andere onderdelen dezelfde bescherming bieden.

In de berekening controleren we de bundelrichtingen en het licht dat naburige terreinen, ramen of wegen bereikt. We beoordelen de verlichtingssterkte in het werkgebied samen met het licht buiten het doelgebied.

De breedstralers zijn te overwegen voor tuinen, binnenplaatsen en sportaccommodaties; hoogte en bevestigingsconstructie moeten in het project worden bepaald.

Kies een lichtverdeling en uitrichting die passen bij het terrein en het te verlichten oppervlak.

Voordat we de passende beugel aan een wand of mast monteren, controleren we constructie en verankering.

Bereid vóór montage de technische tekening, gegevens van het montageoppervlak en de toegang tot de driver voor. De installateur sluit het product aan volgens de instructies van de fabrikant.

Welke afmetingen moeten vóór bestelling worden geverifieerd?

De tekening van HOYUWO-FL-50WA vermeldt 263 × 224 × 45 mm. We controleren aansluiting en geleverde uitvoering; deze maten passen we niet toe op andere vermogens.

Hoe wordt deze breedstraler gericht?

Na het bepalen van montagehoogte en werkgebied beoordelen we de optiek en beugelinstelling. De benodigde lichtrichting wordt met een lichtberekening bepaald.

Welk dimsysteem moet worden besteld?

We kiezen de driver en het protocol in samenhang met de lichtregeling van het gebouw. In de bestelling leggen we de combinatie vast die bij deze uitvoering past.
