Renovatie van ledwegverlichting: inventarisatie, optiek en controle op locatie

Minder watt betekent niet automatisch dat een weg goed verlicht is. Inventariseer bij renovatie van een Nederlandse openbare ruimte eerst masten en armaturen. Zoek daarna een oplossing voor gebruik, geometrie en onderhoudsomstandigheden. Onderzoek fotometrie, regelinstellingen en modeldocumenten in hetzelfde dossier. Beoordeel succes aan het resultaat op rijbaan en voetgangersgebied, niet uitsluitend aan het totaal vervangen vermogen.

Onderzoek de volgende twee benaderingen afzonderlijk in het renovatiedossier:

Een ledlamp met E27- of E40-fitting maakt van een bestaand armatuur niet automatisch een gelijkwaardig wegarmatuur. Onderzoek aansluiting, voeding, bevestiging, temperatuur en lichtverdeling opnieuw. Ook de Spaanse IDAE-benadering uit de bron benadrukt technische beoordeling van de wijziging. Deze vervangt geen Nederlandse projectgoedkeuring. Beschikbaarheid van een vervangingslamp onder 100 W bewijst geen geschiktheid voor de weg.

In het project wordt kleurtemperatuur volgens context en gebruiksvoorwaarden geselecteerd. Led kan bij nieuwbouw worden onderzocht, terwijl bij renovatie het volledige armatuur kan worden vervangen. Vergelijk kosten en verbruik voor dezelfde verlichtingsdienst. Leid geen automatische besparing af uit land of infrastructuurniveau. Neem onderhoud en gebruiksduur mee in de berekening.

Beoordeel masthoogte en onderlinge afstand samen

Leg vermogen of mastafstand pas vast nadat wegbreedte, opstelling, fotometrie en onderhoudsvoorwaarden bekend zijn. De bronvoorbeelden van 50–100 W bij 4–6 m, 120/150/180 W bij 8–10 m en 200/250/300 W bij 12–15 m of Straatarmatuur van 400 W zijn commerciële koppelingen, geen automatische dimensioneringsmethode. Vergroot de afstand niet tot 5–6 maal de hoogte alleen om minder masten te plaatsen. Het bronvoorbeeld van 3–4 maal geeft bij een mast van 12 m een afstand van 36–48 m. Geschiktheid moet voor de betreffende weg worden berekend.

Vergelijkbare inventarisatie vóór en na renovatie

Registreer vóór de offerte locatie, mast, bestaand armatuur en regeling. Noteer ook donkere zones, licht in woningen en herhaalde storingen. Zo kan worden onderzocht of de nieuwe oplossing naast minder vermogen ook werkelijke tekortkomingen oplost.

Vermeld voor projecten in Turkije de gebruikte TEDAŞ-versie

Bij projecten binnen de Turkse algemene openbare verlichting moeten de actuele technische dossiers en goedkeuringsvoorwaarden van de bevoegde instelling worden gecontroleerd. De officiële specificatielijst van TEDAŞ publiceerde tijdens het brononderzoek MLZ/2010-057.E en de classificatie-/goedkeuringsgids, met afzonderlijke geldigheidsinformatie voor documenten van de oudere .D-versie. Neem in een offerte geen genoegen met ‘TEDAŞ-conform’. Vergelijk model, documentnummer, versie en projectomvang. Dit artikel beweert niet dat een HOYUWO LED-model is goedgekeurd en stelt deze Turkse procedure niet gelijk aan Nederlandse eisen.

Definieer weggebruikers en lichtpunten

Onderzoek op snelle wegen kruisingen, tunnelingangen en andere bijzondere delen afzonderlijk. Koplampen maken vaste verlichting niet automatisch overbodig. Bepaal noodzaak en plaatsing volgens toepasselijke projectcriteria en kenmerken van het wegvak.

Bereken tegenoverliggende en verspringende tweezijdige opstellingen met dezelfde geometrie en waarnemingsvoorwaarden. Geen enkele opstellingsnaam garandeert gelijkmatigheid. Optiek en wegbreedte beïnvloeden het resultaat. De bronhoogte van 10–14 m voor een stedelijke hoofdweg is een montagevoorbeeld, geen verplicht bereik.

Onderbouw verlichting van secundaire stedelijke wegen met gebruikers en gebiedskenmerken. Het bronvoorbeeld van 8–10 m masthoogte is zonder deze beoordeling geen kant-en-klare oplossing.

Beoordeel op landelijke routes bedrijfstijden en het te begrenzen lichtgebied. Weinig verkeer is geen reden om kruisingen, voetgangers of omgeving buiten beschouwing te laten. De bronhoogte van 6–8 m is slechts een van de te berekenen opties.

Rond woningen en in tuinen kunnen wegarmaturen en paaltoparmaturen worden vergeleken. Gebruik bronhoogten van 4–6 m als montagevoorbeelden en niet als één oplossing voor alle woongebieden.

Voor parkeerterreinen of grote gebieden met hoge masten moeten passende optiek en draagconstructie worden ontworpen.

Vergelijk verlichtingstechnologieën met dezelfde omvang

Beoordeel bij HPS, metaalhalide en led niet alleen de lichtbron, maar ook armatuur en hulpapparatuur. De bronclaim van 95% marktaandeel is niet gebruikt omdat tijd en regio niet zijn geverifieerd. De volgende waarden zijn voorbeeldbereiken uit een oude vergelijking en vertegenwoordigen niet alle actuele offertes. Vergelijk inschakelgedrag, spectrum, onderhoud en werkelijke modelgegevens afzonderlijk.

Type	Hogedruknatriumwegarmaturen (HPS)	Metaalhalidewegarmaturen	Ledstraatverlichting
Kosten	Laag in de oude bronvergelijking	Laag in de oude bronvergelijking	Hoger in de oude bronvergelijking
Lichtrendement uit het bronvoorbeeld (lm/W)	50-60lm/W	50-60lm/W	100-150lm/W

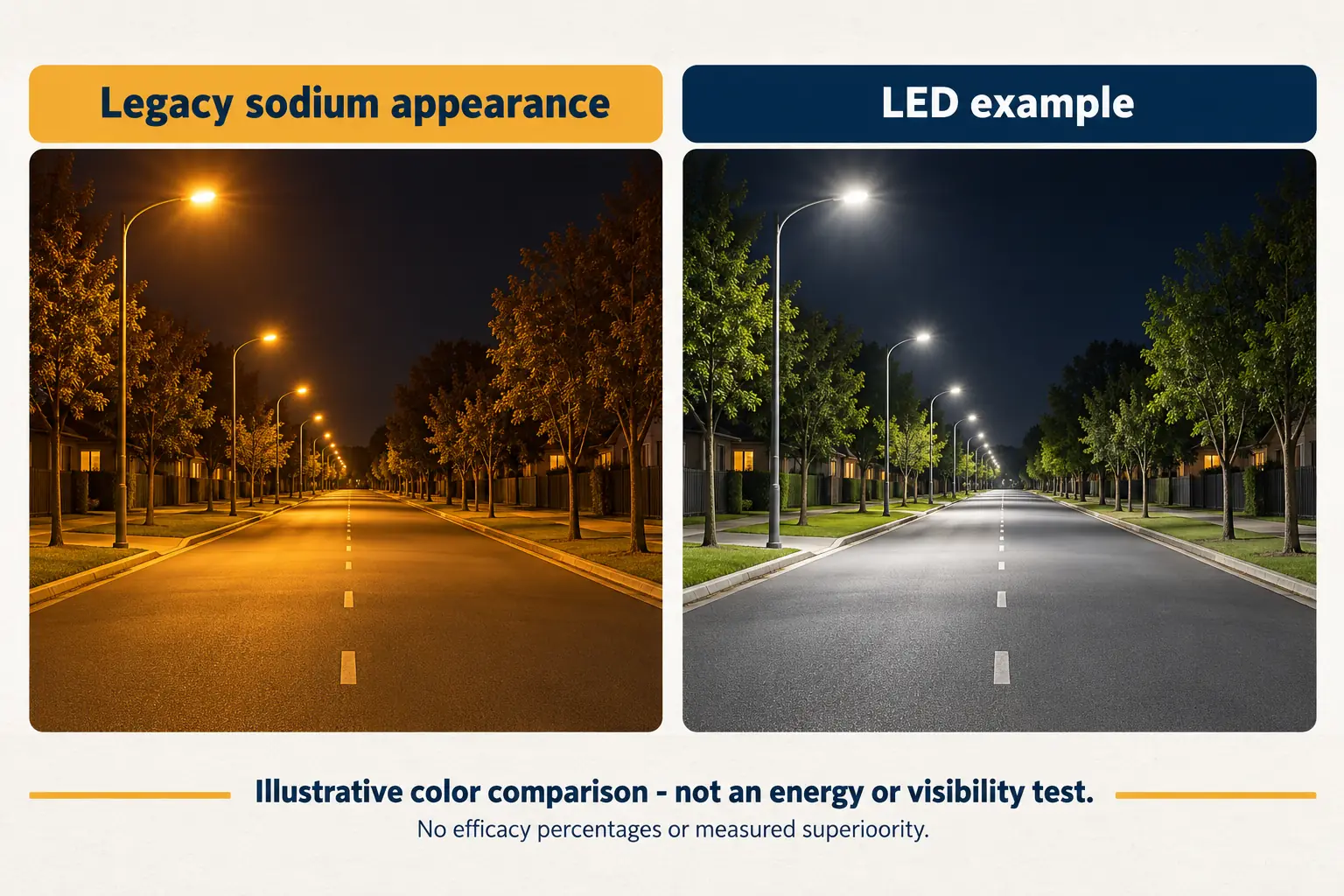

Kleurtemperatuur	Bronvoorbeeld: hoofdzakelijk 2000–2200 K, geelachtige uitstraling	Bronvoorbeeld: hoofdzakelijk 4000–5000 K	Opties van 2000–6500 K in de bronvoorbeelden
Onderdelen vervangen	Kan eenvoudig zijn, afhankelijk van de armatuurconstructie	Kan eenvoudig zijn, afhankelijk van de armatuurconstructie	Kan afhankelijk van de constructie complexer zijn dan HPS
Opgegeven bronduur — per model bevestigen	Bevestig de duur in het modelrapport; het bronbereik is niet geverifieerd	5000–8000 uur; bronvoorbeeld	Bronvoorbeeld van 50.000 uur; bevestig model, thermische omstandigheden en levensduurcriterium
Transport en verpakking	Een glazen constructie vraagt geschikte bescherming tegen stoten.	Voldoende beschermende verpakking is nodig voor de glazen constructie.	Afhankelijk van productconstructie en verpakkingsoplossing.
Overgang naar bedrijfstoestand	Bronvoorbeeld: 10–20 minuten opwarmen tot stabiel bedrijf; per model bevestigen	Bronvoorbeeld: 10–20 minuten opwarmen tot stabiel bedrijf; per model bevestigen	Geeft snel licht; beoordeel de regeling afzonderlijk

Registreer storingsverschijnselen en plan onderhoudstoegang

Maak een onderhoudsregistratie die voeding, regeling, driver, ledmodule en optiek samen beoordeelt. Alleen het vanaf de grond zichtbare oppervlak is onvoldoende voor diagnose. De volgende symptomen kunnen het onderzoek sturen.

1. Laat bij flikkeren of onderbroken werking commando’s, verbindingen, voeding en driver controleren voordat een onderdeel wordt vervangen. De oorspronkelijke aankoopprijs verklaart de oorzaak niet.

2. Bij ontbrekend licht moet bevoegd personeel voeding en armatuur samen onderzoeken. Het probleem kan in circuit, regelunit, driver of ledmodule zitten. Neem niet één oorzaak aan.

Ook een brandend armatuur kan lichtstroom verliezen. Onderzoek vervuiling, optiek, module, voeding en thermische omstandigheden. De afname van 18.000 naar 10.000 lm bij een product van 150 W is een bronvoorbeeld, geen verouderingscurve voor alle producten. Ook 1% verlies na 3000 uur is geen algemeen ledgedrag. Vraag lichtstroombehoud en meetomstandigheden van het werkelijke model op.

Voeg aan inkoopdossier en onderhoudsplan ook het volgende toe:

Stem overspanningsbeveiliging af op de installatie. Een SPD kan gevolgen van bepaalde gebeurtenissen beperken, maar vermindert de kans op blikseminslag niet en biedt geen immuniteit tegen iedere impuls. Bepaal reserveonderdelen, toegang en thermische voorwaarden. Vermeld bij componentnamen zoals Meanwell, Philips, Sosen, Moso, DONE, Osram, CREE, Bridgelux of Epistar volledige modellen en bedrijfsomstandigheden. Een merknaam is geen certificaat voor het complete armatuur.

Neem het nachtelijke dimprogramma op in de onderhoudsregistratie

Definieer vermogensinstellingen voor verkeersarme uren samen met lichtberekening en bedrijfsbehoeften. Registreer bij acceptatiemeting de actieve scène. Een driver die na een storing naar fabrieksinstellingen terugkeert of een verkeerd geprogrammeerd vervangingsdeel kan energiegebruik en lichtniveaus veranderen. Koppeling van instellingen aan productcodes maakt latere metingen onder dezelfde voorwaarden vergelijkbaar.

Bewaar de geïnstalleerde configuratie naast de cataloguscode

Dezelfde behuizing kan met andere optiek of geprogrammeerd vermogen worden geleverd. Registreer voor onderhoud naast productcode ook goedgekeurde instellingen en richting op de mast. Een uiterlijk gelijk reservearmatuur kan zonder die gegevens de berekende verdeling veranderen.

Vergelijk offertes met hetzelfde plan en dezelfde rekenaannamen. Voeg geaccepteerde optiek, vermogensinstelling, kleurtemperatuur en regeling toe aan de installatieregistratie. Controleer het resultaat na montage op locatie en bewaar de beginmeting voor onderhoud. Het doel is een beheersbaar systeem dat de wegbehoefte vervult zonder nieuwe problemen in aangrenzende gebieden.
