Magnetische rail van 48 V DC voor modulaire lichtopstellingen

Bekijk magnetische railsystemen van 48 V DC of 24 V DC; neem niet aan dat de uitvoeringen onderling uitwisselbaar zijn.

  • Systeemingangsspanning: 48 V DC.
  • Optie voor magnetische verlichting met DALI-dimming
  • Osram SMD-leds, CRI 90
  • Koppeling met compatibele verbinders
  • Bevestig de opgegeven levensduur met de documenten van de gekozen module, inclusief test- en bedrijfsomstandigheden.
  • Garantie: 2 jaar
  • Regelopties: TRIAC / 0–10 V / DALI
  • Optionele afstandsbediening van 2,4 GHz
  • Model: HOYUWO-MLL-XXWDC

Ik ontvang graag informatie over dit model.

Ik wil mijn e-mailadres delen om een aanvraag over dit product te versturen en antwoord te ontvangen.

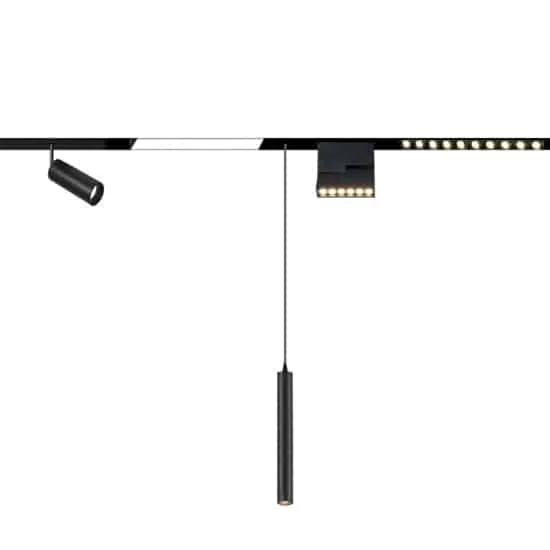

minimalist gallery magnetic led track lighting

Beschrijving

Op het profiel met 48 V DC-voeding kunnen compatibele modules uit de serie worden gecombineerd. Schakel vóór verplaatsing de voeding uit en volg de systeemprocedure. De aanduiding laagspanning geeft geen toestemming om tijdens bedrijf contacten aan te raken of onderdelen te verplaatsen.

Technische specificaties

Schuif de tabel horizontaal om alle kolommen te zien.

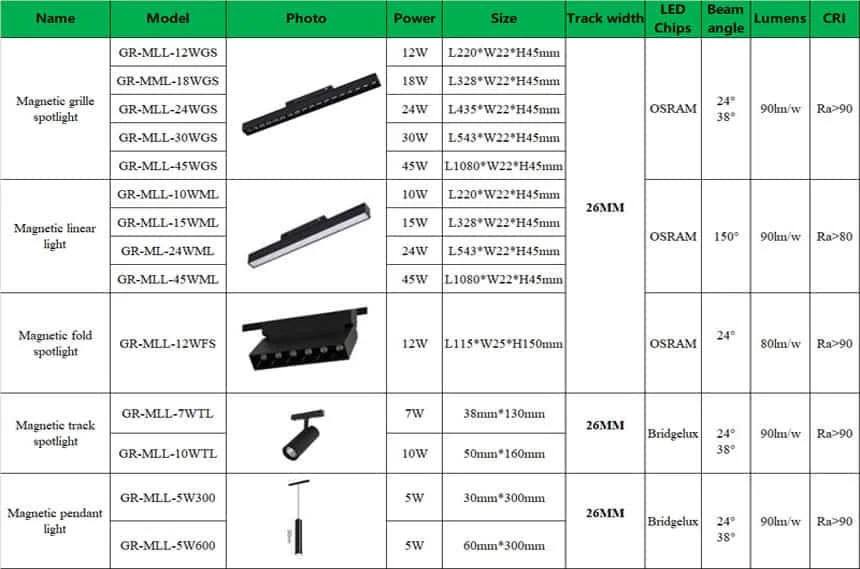

TypeModelSeriefotoVermogenAfmetingen (mm)Railbreedte (mm)LedchipBundelhoekLichtopbrengst (lm/W)Kleurweergave (Ra)
Magnetische rasterspotHOYUWO-MLL-12WGSMagnetische rasterspot12 W220 × 22 × 4526OSRAM24° / 38°90Ra >90
Magnetische rasterspotHOYUWO-MML-18WGS—18 W328 × 22 × 4526OSRAM24° / 38°90Ra >90
Magnetische rasterspotHOYUWO-MLL-24WGS—24 W435 × 22 × 4526OSRAM24° / 38°90Ra >90
Magnetische rasterspotHOYUWO-MLL-30WGS—30 W543 × 22 × 4526OSRAM24° / 38°90Ra >90
Magnetische rasterspotHOYUWO-MLL-45WGS—45 W1080 × 22 × 4526OSRAM24° / 38°90Ra >90
Magnetisch lijnarmatuurHOYUWO-MLL-10WMLMagnetisch lijnarmatuur10 W220 × 22 × 4526OSRAM150°90Ra >80
Magnetisch lijnarmatuurHOYUWO-MLL-15WML—15 W328 × 22 × 4526OSRAM150°90Ra >80
Magnetisch lijnarmatuurHOYUWO-ML-24WML—24 W543 × 22 × 4526OSRAM150°90Ra >80
Magnetisch lijnarmatuurHOYUWO-MLL-45WML—45 W1080 × 22 × 4526OSRAM150°90Ra >80
Magnetische spot met verstelbare kantelhoekHOYUWO-MLL-12WFSMagnetische spot met verstelbare kantelhoek12 W115 × 25 × 15026OSRAM24°80Ra >90
Magnetische railspotHOYUWO-MLL-7WTLMagnetische railspot7 W38 × 13026Bridgelux24° / 38°90Ra >90
Magnetische railspotHOYUWO-MLL-10WTL—10 W50 × 16026Bridgelux24° / 38°90Ra >90
Magnetisch pendelarmatuurHOYUWO-MLL-5W300Magnetisch pendelarmatuur5 W30 × 30026Bridgelux24° / 38°90Ra >90
Magnetisch pendelarmatuurHOYUWO-MLL-5W600—5 W60 × 30026Bridgelux24° / 38°90Ra >90
HOYUWO LED · Catalogusreferentie: bevestig vóór bestelling uitvoering, railcompatibiliteit en technische tekening. De waarden vormen geen certificaat of garantie voor de hele serie.

De foto van elke serie staat in de eerste rij. Maten met drie waarden betekenen lengte × breedte × hoogte. Bij maten met twee waarden benoemt de bronafbeelding de assen niet. De code 5W600 wordt in de bron opgegeven als 60 × 300 mm; bevestig de tekening. OSRAM en Bridgelux zijn de chipmerken uit de brontabel. De codes MML-18WGS en ML-24WML zijn overgenomen uit de bron. Ondanks het onjuiste kopje ‘Lumens’ in de afbeelding toont de kolom lm/W het lichtrendement.

Constructie en afwerking: aluminium + kunststof, zwart
Lichtbronopties: Osram SMD of Bridgelux SMD
Benodigde voeding: 48 V DC
Optische hoeken: 24°, 38° of 120°
Kleurweergave-index CRI: 90
Opgegeven lichtrendement voor deze configuratie: 90 lm/W
Garantietermijn: 2 jaar
Opgegeven bedrijfslevensduur: 50.000 uur

Producteigenschappen

1. We bepalen of de rail wordt opgehangen, ingebouwd of opgebouwd en kiezen het passende profiel en de accessoireset.

Drie montagemethoden voor magnetische rails

2. Vóór uitbreiding of wijziging van de opstelling bevestigen we de compatibiliteit van voeding, modules en accessoires en de elektrische en mechanische belastingsgrenzen. We werken spanningsloos volgens de handleiding. De markering 48 V DC geeft geen toestemming om tijdens bedrijf contacten aan te raken.

Laagspanningssysteem van 48 V DC

3. Met accessoires die het systeem toestaat, kunnen verschillende lichttrajecten worden ontworpen.

Accessoires voor het magnetische railverlichtingssysteem

4. Compatibele richtbare, lineaire, pendel- en andere magnetische spotmodules uit de serie kunnen worden gecombineerd.

Soorten magnetische railarmaturen

Montage

We vergelijken de montagevolgorde met de handleiding van het betreffende profiel en stemmen deze af op de plafondafwerking. We bevestigen de accessoires voor opbouw-, pendel- en inbouwmontage afzonderlijk. Voor de getoonde uitvoering: 1. We maken volgens de tekening een sleuf van 30–35 mm. 2. We plaatsen en bevestigen de rail. 3. We integreren de flenzen met gipsplaten en bevestigingen die bij het plafond passen. 4. We brengen een compatibele gipsafwerking aan.

Montagetekening voor magnetische railverlichting van 48 V DC

Modellen magnetische modules van 48 V DC

ModelVermogenAfmetingenBundelhoekLichtrendement en CRI
HOYUWO-MLL-12WGS12 W220 × 22 × 45 mm24°/38°90 lm/W; Ra >90
HOYUWO-MML-18WGS18 W328 × 22 × 45 mm24°/38°90 lm/W; Ra >90
HOYUWO-MLL-24WGS24 W435 × 22 × 45 mm24°/38°90 lm/W; Ra >90
HOYUWO-MLL-30WGS30 W543 × 22 × 45 mm24°/38°90 lm/W; Ra >90
HOYUWO-MLL-45WGS45 W1080 × 22 × 45 mm24°/38°90 lm/W; Ra >90
HOYUWO-MLL-10WML10 W220 × 22 × 45 mm150°90 lm/W; Ra >80
HOYUWO-MLL-15WML15 W328 × 22 × 45 mm150°90 lm/W; Ra >80
HOYUWO-ML-24WML24 W543 × 22 × 45 mm150°90 lm/W; Ra >80
HOYUWO-MLL-45WML45 W1080 × 22 × 45 mm150°90 lm/W; Ra >80
HOYUWO-MLL-12WFS12 W115 × 25 × 150 mm24°80 lm/W; Ra >90
HOYUWO-MLL-7WTL7 W38 × 130 mm24°/38°90 lm/W; Ra >90
HOYUWO-MLL-10WTL10 W50 × 160 mm24°/38°90 lm/W; Ra >90
HOYUWO-MLL-5W3005 W30 × 300 mm24°/38°90 lm/W; Ra >90
HOYUWO-MLL-5W6005 W60 × 300 mm *24°/38°90 lm/W; Ra >90
HOYUWO LED · Gegevens uit de moduletabel; railbreedte 26 mm. * Code en afmetingen van 5W600 moeten worden bevestigd. Optische waarden hangen af van de module; de algemene vermelding van 120° en CRI 90 geldt niet voor elke rij.

Veelgestelde vragen

Bij vervanging delen we de werkelijke afmetingen van het armatuur; hetzelfde vermogen betekent niet dezelfde behuizingsmaat. We controleren de inpassing met een tekening, niet aan de hand van verhoudingen op foto’s. We vergelijken de afmetingen met de draagconstructie en beschikbare ruimte en bekijken verankeringen, kabelinvoeren en uitstekende onderdelen.

Dezelfde buitenbreedte betekent niet dat de contactpunten of elektrische eigenschappen overeenkomen. We vragen een compatibele combinatie van profiel, verbindingen, voeding en modules of schriftelijke bevestiging voor het bestaande systeem. Magnetische bevestiging is geen standaard voor compatibiliteit tussen merken; we controleren de serie, doorsnede, adapter en spanning.

We behandelen faseafsnijding/-aansnijding, analoge en digitale ingangen als verschillende oplossingen. We vragen naar een bevestigde combinatie van driver en bediening, het laagste dimniveau en het inschakelgedrag. We stemmen het armatuurprotocol af op de installatie en vermelden bij de bestelling de optie die bij het gekozen model past.

Bij reserveonderdelen of herhaalbestellingen baseren we ons niet alleen op foto’s. We vragen het configuratieblad bij de offerte, de voeding en de accessoirelijst op. We identificeren uitvoering, afwerking, kleurtemperatuur en spanning voor het specifieke model en bevestigen de compatibiliteit met de serieopties.

Toepassingen

Met rails en modules uit een compatibele serie kunt u de binnenverlichting samenstellen. Bepaal eerst het traject, de voeding en de regeling om de juiste accessoires te kunnen kiezen.

Montagevoorbereiding

Vóór het afwerken van het plafond plannen we de rails, verbindingen, voedingspunten en toegang tot de voeding. We gebruiken uitsluitend onderdelen uit dezelfde serie waarvan de onderlinge compatibiliteit is bevestigd.

Selectiecriteria vóór bestelling

Om het volledige systeem te vergelijken vragen we een materiaallijst op met raildelen, verbindingen, voedingen, eindstukken en modules. We beschouwen de prijs van één spot niet als de kosten van de complete installatie.

We vragen een controle van de spanningsval op voor de geplande lengte en belasting. Daarmee kunnen de voedingspunten langs het traject worden bepaald.

Gerelateerde producten

Gerelateerde artikelen

Toegankelijke tekst bij de informatie in de afbeeldingen

Afbeelding 1 — productinformatie

  • De tabel met magnetische armaturen vermeldt naam, model, foto, vermogen, afmetingen, railbreedte, ledchip, bundelhoek, lichtrendement en CRI. De opgegeven railbreedte is 26 mm.
  • Magnetische rastermodules met OSRAM-leds, hoek 24°/38°, 90 lm/W en Ra >90: HOYUWO-MLL-12WGS, 12 W, 220 × 22 × 45 mm; HOYUWO-MML-18WGS, 18 W, 328 × 22 × 45 mm; HOYUWO-MLL-24WGS, 24 W, 435 × 22 × 45 mm; HOYUWO-MLL-30WGS, 30 W, 543 × 22 × 45 mm; HOYUWO-MLL-45WGS, 45 W, 1080 × 22 × 45 mm.
  • Magnetische lijnmodules met OSRAM-leds, hoek 150°, 90 lm/W en Ra >80: HOYUWO-MLL-10WML, 10 W, 220 × 22 × 45 mm; HOYUWO-MLL-15WML, 15 W, 328 × 22 × 45 mm; HOYUWO-ML-24WML, 24 W, 543 × 22 × 45 mm; HOYUWO-MLL-45WML, 45 W, 1080 × 22 × 45 mm.
  • Kantelbare magnetische spot HOYUWO-MLL-12WFS: 12 W, 115 × 25 × 150 mm, OSRAM-led, hoek 24°, 80 lm/W en Ra >90.
  • Magnetische railspots met Bridgelux-leds, hoek 24°/38°, 90 lm/W en Ra >90: HOYUWO-MLL-7WTL, 7 W, 38 × 130 mm; HOYUWO-MLL-10WTL, 10 W, 50 × 160 mm.
  • Magnetische pendelarmaturen met Bridgelux-leds, hoek 24°/38°, 90 lm/W en Ra >90: HOYUWO-MLL-5W300, 5 W, 30 × 300 mm; HOYUWO-MLL-5W600, 5 W, 60 × 300 mm. Bevestig code en afmetingen van de tweede uitvoering met de tekening.

Afbeelding 2 · Productonderdelen

  • Inbouw
  • Opbouwmontage
  • Pendel

Afbeelding 3 · Productonderdelen

  • Magnetische montage
  • Modules spanningsloos opnieuw positioneren volgens de handleiding
  • Voeding van 48 V DC.

Afbeelding 4 · Productonderdelen

  • Systeemaccessoires: voedingsconnector van 48 V DC, rechte verbinder van 180°, haakse voedingsconnector en ophangkabels.
  • Verbinders van 90° voor plafondhoeken en verticale richtingsveranderingen.
  • Voeding van 48 V DC. Het onderstaande voorbeeld toont de posities van verbinders en voedingsconnectoren.

Afbeelding 5 · Productonderdelen

  • Voedingssysteem van 48 V DC: railvoedingsmodule en voeding. De klemmen L, N en G zijn gemarkeerd.
  • 1. Maak een sleuf van 30–35 mm in het plafond; de getoonde tekening vermeldt 55 mm diepte. Bevestig de afmetingen van het betreffende profiel.
  • 2. Plaats de rail in de sleuf en zet deze vast met schroeven.
  • 3. Bedek de railflenzen met gipsplaten en bevestig deze met schroeven.
  • 4. Breng de gipsafwerking aan op de platen.
