Sportverlichting: van gebruiksdoel tot ingebruikname
Een sportveld verlichten is meer dan het aantal breedstralers bepalen. Begin een Nederlands project met sport, wedstrijdniveau, gebruikstijden en uitzendvoorwaarden. Beoordeel het zicht van spelers en publiek samen met exploitatiekosten. De Spaanse NIDE-referenties van de Consejo Superior de Deportes uit de bron zijn geen Nederlandse eisen. Een gemeentelijk trainingsveld en een stadion voor televisie-uitzendingen hebben niet automatisch dezelfde behoeften.
Behoud het zicht op het spel bij gereduceerde scenario’s
Bepaal welke oppervlakken worden gebruikt bij de overgang van wedstrijd naar training of schoonmaak. Een deel van de breedstralers uitschakelen kan schaduwen, gelijkmatigheid en contrast veranderen. Ook bij een gunstig verbruik is afzonderlijke controle van het gereduceerde scenario nodig.
Bepaal documentvereisten vooraf; onderscheid Turkse voetbalreferenties
Voor een voetbalvoorziening in Turkije moeten via de officiële instructiepagina van de TFF de relevante stadion- en wedstrijddocumenten worden gecontroleerd. De gepubliceerde instructie van de stadion- en veiligheidscommissie behandelt horizontale verlichtingssterkte en verticale verlichtingssterkte in camerarichting afzonderlijk. Neem tabelwaarden niet over voor alle sporten of seizoenen. Voor een relevante UEFA-competitie wordt ook de UEFA Stadium Lighting Guide 2023 in de beoordeling betrokken. Bevestig het toepasselijke niveau met de wedstrijdverantwoordelijke en bepaal voor Nederlandse projecten afzonderlijk de toepasselijke eisen.
Vier onderwerpen in een sportverlichtingsproject
Bepaal de behoefte volgens sport en gebruiksniveau
| Niveau | Toepassing | Verlichtingssterkte (lx) | Gelijkmatigheid van de verlichtingssterkte | Lichtbroneigenschappen | Verblinding | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Eh | Evmai | Evaux | Eh | Evmai | Evaux | Ra | Tcp (K) | GR | |||||
| U1 | U2 | U1 | U2 | U1 | U2 | ||||||||
| I | Recreatieve training | 300 | — | — | — | 0,3 | — | — | — | — | ≥65 | — | ≤35 |
| II | Algemene wedstrijden | 500 | — | — | 0,4 | 0,6 | — | — | — | — | ≥65 | ≥4000 | ≤30 |
| III | Professionele wedstrijden | 750 | — | — | 0,5 | 0,7 | — | — | — | — | ≥65 | ≥4000 | ≤30 |
| IV | Kleurentelevisie-uitzending — camera op 25 m afstand | — | 1000 | 750 | 0,5 | 0,7 | 0,4 | 0,6 | 0,3 | 0,5 | ≥80 | ≥4000 | ≤30 |
| V | Kleurentelevisie-uitzending — camera op 75 m afstand | — | 1400 | 1000 | 0,6 | 0,8 | 0,5 | 0,7 | 0,3 | 0,5 | ≥80 | ≥5500 | ≤30 |
| VI | Kleurentelevisie-uitzending — in de bron aangeduid als HiFi | — | 2000 | 1400 | 0,7 | 0,8 | 0,6 | 0,7 | 0,4 | 0,6 | ≥80 | ≥5500 | ≤30 |
| Zone | Referentievlak en hoogte | Verlichtingssterkte (lx) | UGR | Ra |
| Persconferentieruimte | Vloer | 500 | 22 | 80 |
Bepaal sport, wedstrijd, meetvlak en cameravoorwaarden voordat u een oude tabel of afbeelding gebruikt. Dit zijn bronvoorbeelden van het artikel, geen tabel met geldende Nederlandse regelgeving. Verlichtingssterkte wordt uitgedrukt in lx en lichtstroom in lm.
| Zone | Referentievlak en hoogte | Verlichtingssterkte (lx) | UGR | Ra |
| conferentiezaal | Vloer | 300 | 22 | 80 |
Bekijk het bronvoorbeeld voor een vergaderruimte in de sportvoorziening.
| Zone | Referentievlak en hoogte | Verlichtingssterkte (lx) | UGR | Ra |
| Verkeersruimte | Vloer | 150 | 22 | 80 |
| Gang | Vloer | 100 | / | 80 |
| Trap | Vloer | 75 | / | 80 |
Vergelijk het bronvoorbeeld voor gangen en verkeersroutes.
| Zone | Referentievlak en hoogte | Verlichtingssterkte (lx) | UGR | Ra |
| Tribunes | 0.75m | 200 | 22 | 60 |
| Tribunes tijdens televisie-uitzendingen | 0.75m | 500-750 | / | 80 |
Bekijk het bronvoorbeeld voor tribuneverlichting.
| Zone | Referentievlak en hoogte | Verlichtingssterkte (lx) | UGR | Ra |
| Behandelkamer | 0.75m | 300 | 19 | 80 |
Beoordeel het voorbeeld voor een behandelkamer alleen samen met de betreffende taak en projecteisen.
| Zone | Referentievlak en hoogte | Verlichtingssterkte (lx) | Ra |
| Verkeersruimte | Vloer | 90 | 90 |
| Tribunes | Vloer | 30 | 90 |
| Speelvelden | Vloer | 20 | 90 |
Plan ontruiming, risicogebieden en voortzetting van een evenement als afzonderlijke functies. De noodverlichtingswaarden uit de oude tabel vervangen niet de geldende eisen voor een Nederlandse voorziening; lees ze uitsluitend in hun broncontext.
Lichtkwaliteit

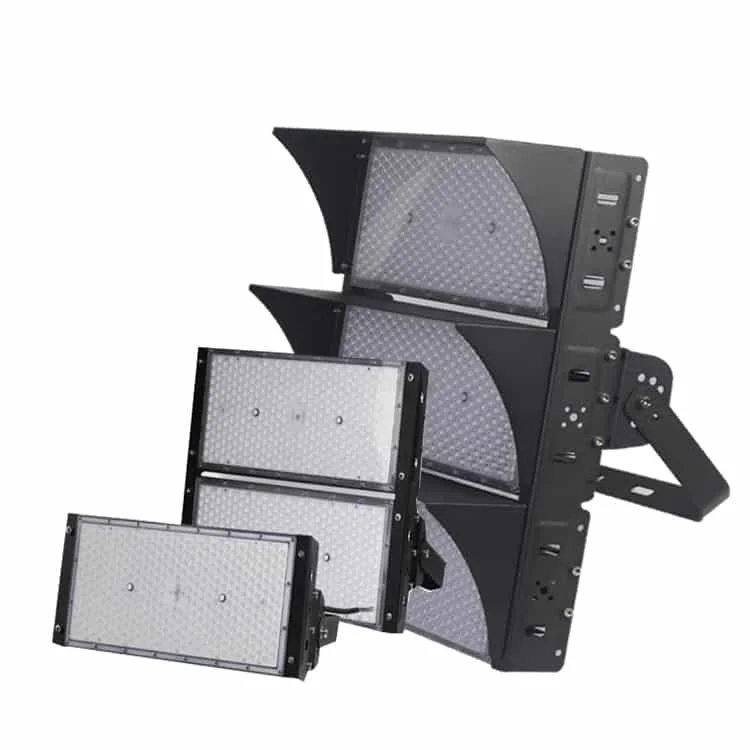

- Verblindingsbeperking
- Kleurtemperatuur en kleurbeoordeling
- Passende armatuurplaatsing
- Bundelhoek kiezen
- Temporele lichtvariatie beheersen
Bekijk naast de kijkrichtingen van spelers en camera’s ook omringende woningen. Pas GR ≤50, ≤40 of ≤30 niet op dezelfde manier toe op elke voorziening. Bepaal het criterium eerst volgens sport en gebruiksniveau.
Hieronder wordt de formule voor de verblindingsindicator GR toegelicht.
In GR = 27 + 24 × log10(Lvl / Lve^0,9) geldt de exponent alleen voor de omgevingsterm. Lvl en Lve zijn de equivalente sluierluminanties van armaturen en omgeving. Bereken het resultaat voor de waarnemers en kijkrichtingen die de methode voorschrijft. Reduceer niet alle richtingen tot één getal.
Een luxdoel halen lost niet alle voorwaarden voor zicht en uitzending op. Beoordeel gelijkmatigheid, verblinding, kleur en temporele lichtvariatie samen.
Vraag vóór inkoop naar de kleurvoorwaarden van wedstrijdorganisatie en omroepteam. Maak het artikelvoorbeeld van meer dan 5000 K en Ra ≥80 niet tot een algemene verplichting. Bepaal beide eigenschappen volgens sport en cameraopstelling.
De bron geeft halhoogten van 13–20 m en voor kleinere voorzieningen 6–12 m. Deze voorbeelden verduidelijken montage, maar vervangen geen berekening van lichtprestatie en verdeling voor het gekozen armatuur.
Vergelijk deze drie benaderingen voordat u een opstelling kiest:
1. Bij een lagere hal kunnen armaturen boven het speelvlak worden verdeeld. Beoordeel vóór goedkeuring schaduw, dieptewaarneming en verticale verlichtingssterkte.
2. Boven- en zijposities kunnen worden gecombineerd. Onderzoek bij een multifunctionele voorziening hiermee de balans tussen horizontale en verticale verlichtingssterkte.
3. Hoofdposities kunnen vanaf de zijkanten buiten het speelvlak verlichten. Controleer in een hoge hal gelijkmatigheid en verblindingsbeperking met een berekening.
Vergelijk bij verschillende hoeken hoeveel licht het veld bereikt en hoeveel daarbuiten valt. Ook bij voldoende geïnstalleerd vermogen kan verkeerde optiek ongelijkmatige zones, hinder en een lage bruikbare lichtstroom opleveren.
| Bundelhoek | Toepassingen | Masthoogte |
| 10°–20° | Voorbeeld voor een ver doel en hoge mast. | 20M+ |
| 20°–40° | Voorbeeld van algemene stadionverlichting | 12-20M |
| 40°–60° | Voorbeeld voor een lage mast of zijzone | <12M |
Meet temporele lichtvariatie voor camera’s bij de geplande opname- en dimmodi. Constante stroom of afwezigheid van PWM bewijst niet dat flikkering volledig is verdwenen. Zelfs een waarde onder 1% is zonder meetmethode en omstandigheden geen afdoende beschrijving.
Energie en omgevingseffecten beoordelen
Bereken exploitatiekosten met het werkelijke tarief en de uren voor training, wedstrijden en schoonmaak. Een dagelijks dollarbedrag uit een andere markt is geen lokale kostenraming. Beoordeel terugverdientijd pas nadat vergelijkbare scenario’s zijn opgesteld.
Neem naast de eerste investering ook energie en onderhoud gedurende het gebruik mee. Besparing ontstaat uit berekende lichtverdeling, een efficiënt product en regeling volgens gebruikstijden samen. Een lage aanschafprijs kan kosten naar de gebruiksfase verschuiven.
Neem toegang, reserveonderdelen en opnieuw richten op in de exploitatieberekening. Onderzoek het elektrische gedrag van het volledige systeem. Adviseer een condensator niet als algemene oplossing voor elke leddriver. Gebruik begrijpelijke scenario’s voor wedstrijden, training en onderhoud en behoud voor elke taak het benodigde niveau.
Montage en onderhoud
Controleer eerst draagconstructie, belastingen, voeding en toegangsmiddelen. Bij montageplanning met een vakbekwaam team kunt u instructies voor het exacte model opvragen bij HOYUWO LED . Beschouw een module of driver alleen als vervangbaar als veiligheid en prestaties na vervanging behouden blijven.
Waarom vraagt sportverlichting om een ontwerp?
Bij de verlichting van een gemeentelijke sportvoorziening onderscheidt u behoeften voor spel en circulatie van het architectonische nachtbeeld. Gebruikskalender en gebruikers moeten de oplossing bepalen. Een opvallende gevel of hoge mast rechtvaardigt geen hinderlijk licht in de omgeving.
Beoordeel het licht vanuit spelers, scheidsrechters en publiek. Naast verlichtingssterkte zijn dieptewaarneming, schaduw, kleur en contrast belangrijk om ondergrond, objecten en beweging te onderscheiden. Het nut van het ontwerp blijkt uit dit geheel.
Afbeeldingsbeschrijving en tekst
- Simulatieresultaat
- Beeld van de uitvoering
Hoe verschilt ledstadionverlichting van een traditioneel systeem?
Bereken de optiek met werkelijke montagehoogte en positie. In een hal kan een middelbrede of brede verdeling nodig zijn, voor een ver doel een geconcentreerdere bundel. De betreffende productfamilie van Ledbreedstralers voor buiten biedt opties om deze afstand te beoordelen. Stem binnen en buiten lichtstroom, montage en verdeling af op sport en geometrie.
Vergelijk bij vervanging van hogedruknatrium of metaalhalogenide in een hal complete armaturen. Beoordeel het ledvoorstel op fotometrisch resultaat, regeling en totaalverbruik. Alleen de technologienaam bewijst geen gelijkwaardigheid.
Afbeeldingsbeschrijving en tekst
- Energie-efficiëntie
- Lagere exploitatiekosten
- Verlichtingssterkte en gelijkmatigheid
- Opgegeven gebruiksduur
- Snel aan- en uitschakelen
- Dim- en regelmogelijkheden
- Levensduur en geschiktheid voor weersomstandigheden
- Verbruik en verwerking aan het einde van de levensduur
Voorwaardelijke voordelen van een ledstadionoplossing
Gebruik bij de besparingsberekening totaalverbruik, branduren en scenario’s. De twee vergeleken offertes moeten dezelfde lichtprestatie leveren. Het bereik van 50–75% uit de bron is een commercieel verwachtingsvoorbeeld, geen garantie voor elk project.
| Metaalhalide | Ledoptie |
| 400W | Bronvergelijking: 150 W, 20.000 lm |
| 1000W | Bronvergelijking: 300 W, 40.000 lm |
| 1500W | Bronvergelijking: 500 W, 65.000 lm |
| 2000W | Bronvergelijking: 600 W, 90.000 lm |
| 2*1500W | Bronvergelijking: 1200 W, 160.000 lm |
De tabel geeft cataloguslichtstromen en vervangingscombinaties weer en bewijst geen gelijkwaardige verdeling. Bereken verlichtingssterkte, gelijkmatigheid en verblinding voor de werkelijke voorziening met de betreffende fotometrische bestanden.
Bepaal vóór toevoeging van draadloze regeling of sensoren wie het systeem bedient en wat er bij communicatieverlies gebeurt. Neem ook onderhoud mee. Kies begrijpelijke regeling voor het dagelijkse werk van de voorziening in plaats van alleen meer automatisering toe te voegen.
Vergelijk bij oplevering metingen, ontwerp en geplande cameraposities. Bewaar richthoeken, instellingen en referenties voor reserveonderdelen. Zo zijn gevolgen van latere programmawijzigingen of verschoven breedstralers voor verbruik en lichtkwaliteit te volgen.
Definieer het bestek volgens sport en gebruik en vergelijk offertes op hun werkelijke bijdrage. Vraag om controleerbare simulatie en een onderhoudsplan. Productinformatie van HOYUWO LED ondersteunt de beoordeling; maak de keuze samen met de technisch verantwoordelijke volgens de omstandigheden van het Nederlandse project.

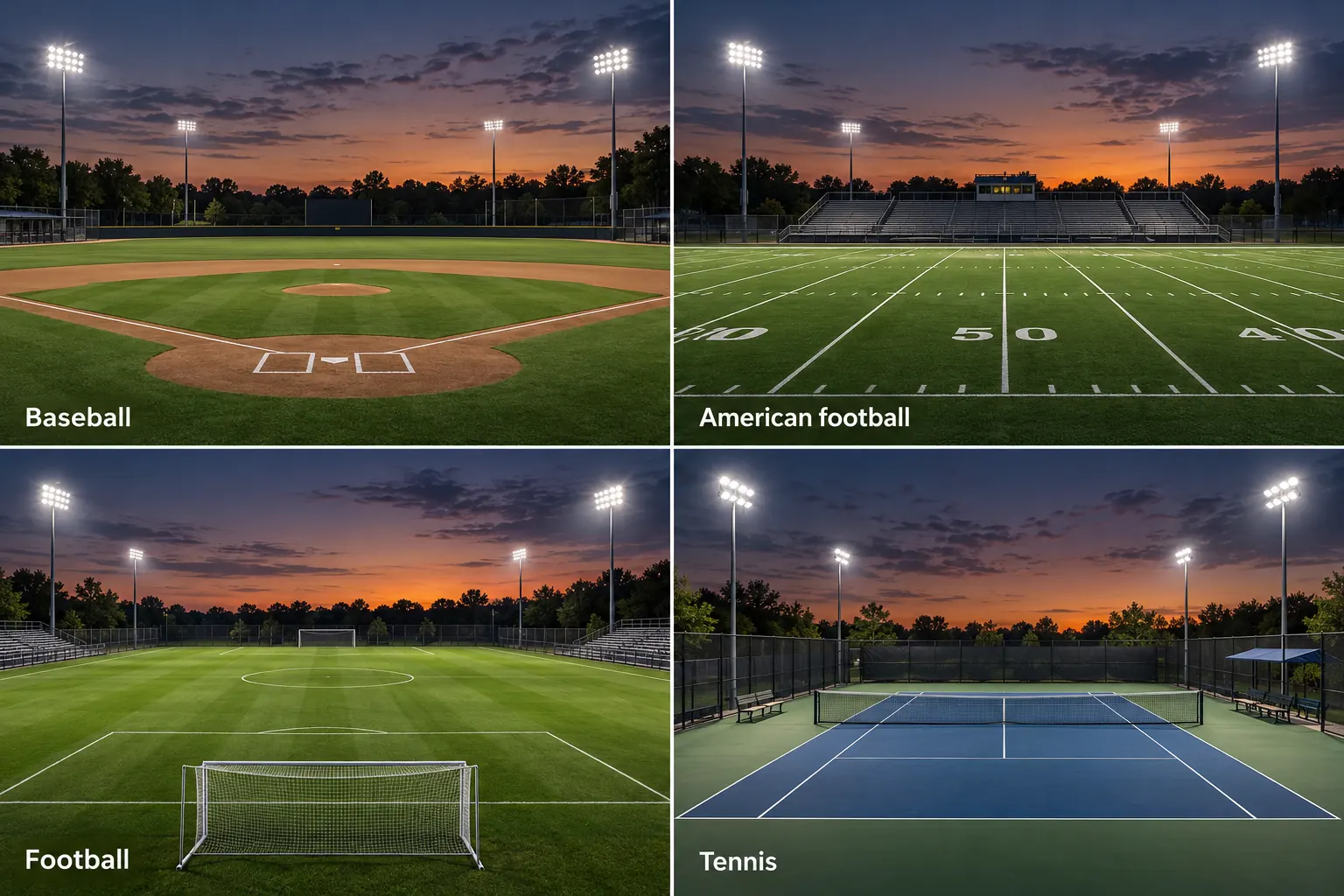

Waar wordt ledsportverlichting toegepast?
- Basketbalvelden
- Softbalvelden
- Golfbaan
- Voetbalveld
- Tennisbaan
- Voetbalveld
- Paardensportterrein
Test uitzendingen met de werkelijke camera en regelinstelling
In een fictieve Nederlandse sporthal kunnen normale snelheid en slow motion onder hetzelfde licht verschillende resultaten geven. Neem cameraposities, beeldsnelheid en sluitertijden van het omroepteam mee in de proef. Controleer naast vol vermogen ook de geplande gereduceerde niveaus. Een algemene aanduiding op het armatuur is geen voldoende bewijs dat bandvorming of flikkering in beeld ontbreekt.
Herstel na onderhoud de goedgekeurde richting
Leg de goedgekeurde positie en richting van elke breedstraler vast. Controleer deze referenties na vervanging of werkzaamheden aan de draagconstructie. Als de bundel anders is gericht, levert terugplaatsing van hetzelfde model en vermogen niet het eerdere resultaat.
Lever bij ingebruikname gemeten niveaus, regelscenario’s en gebruiksinstructies samen op. Beoordeel deze opnieuw als sport, wedstrijdniveau of camerasysteem verandert. Latere instellingen zijn dan gebaseerd op traceerbare resultaten in plaats van wattagegelijkheid of algemene besparingsbeloften.
