LS5075: koppelbare lineaire pendelsecties

Bepaal voor een kantoor, bar of winkel eerst het traject, de lengtes en de afwerkingskleur. In de als HOYUWO-LS5075 gepresenteerde serie kunnen compatibele secties met passende verbindingen en ophangingen in verschillende opstellingen worden gecombineerd. De tabel en tekening gebruiken de code LS5070 en een doorsnede van 50 × 70 mm. Bevestig daarom vóór de bestelling de volledige code van het te leveren model.

  • Ingangsspanning: 100–265 V AC, 50/60 Hz
  • Onderdelen: SMD2835-led, ingebouwde driver en zwarte, witte of zilveren behuizing
  • Doorsnede: 50 × 70 mm; maatwerklengte mogelijk
  • Montage: pendel / opbouw
  • Garantie: 2 / 3 / 5 jaar
  • Opgegeven conformiteit: CE en RoHS. Vraag de documenten van het specifieke model op.
  • Kleurweergave-index (Ra): >80
  • Aluminium behuizing; matwit, matzwart of aluminiumkleur
  • Arbeidsfactor: >0,9
  • Totale harmonische vervorming: <15%
  • Bundelhoek: 120°
  • Opgegeven levensduur: >50.000 uur
  • SDCM: <5 of 3
Vraag een offerte aan

ModelcodeVermogenAfmetingenAantal ledsLichtstroomDatasheet
HOYUWO-LS5070-60018WL600*W50*H70mm96 SMD2835-leds1800-2000lmVraag de datasheet aan
HOYUWO-LS5070-120036WL1200*W50*H70mm192 SMD2835-leds3800-4100lmVraag de datasheet aan
HOYUWO-LS5070-150048WL1500*W50*H70mm240 SMD2835-leds4800-5000lmVraag de datasheet aan
HOYUWO-LS5070-240072WL2400*W50*H70mm382 SMD2835-leds7200-7600lmVraag de datasheet aan

Selectiecriteria vóór bestelling

We vergelijken de lichtstroom van het complete armatuur met gemonteerde diffusor. De lichtopbrengst van de ledmodule afzonderlijk beschouwen we niet als het optische resultaat van het volledige systeem.

Voordat we een doorlopende lichtlijn goedkeuren, vragen we het verbindingsdetail of een proefmodel op. We beoordelen de uitlijning van de profielen, de continuïteit van de diffusor en mogelijke schaduwen bij de verbinding.

Beoordeel bij het plannen van de lichtlijn de uitlijning en eindafwerking. Kies de diffusor en bevestigingswijze op basis van de armatuuruitvoering en het gebruik van de ruimte.

Voordat we meerdere secties koppelen, controleren we de verbindingen en handleiding van het model. De standaardopstelling is hangend; voor opbouwmontage vragen we de passende accessoireset op.

We controleren het traject van de lichtlijn, de bevestigingspunten en profielverbindingen. We bepalen de accessoires voor de gekozen montage en zorgen dat de driver bereikbaar blijft.

Welke afmetingen moeten vóór bestelling worden geverifieerd?

De tekening van de HOYUWO-LS5070-600 vermeldt 600 × 50 × 70 mm. We bevestigen de afmetingen en aansluitingen van het te leveren model en passen deze maten niet toe op alle uitvoeringen uit de serie.

Wat omvat het geleverde lineaire systeem?

In de bestelling vermelden we het profiel, de diffusor of optiek, de driver en accessoires. We bevestigen ook het aantal onderdelen, omdat een doorlopende lijn op een foto uit meerdere eenheden kan bestaan.

Wat moet in de offerte voor dit model worden vastgelegd?

In de bestelling leggen we de voeding, afwerking, kleurtemperatuur en uitvoering vast. We bevestigen deze voor het exacte model en nemen niet aan dat alle serieopties beschikbaar zijn.

Gerelateerde producten

Toegankelijke tekst bij de informatie in de afbeeldingen

Afbeelding 1 · Technische specificaties

  • Diffusor
  • Ledprintplaat
  • Eindkap
  • Hoofdbehuizing
  • Voeding

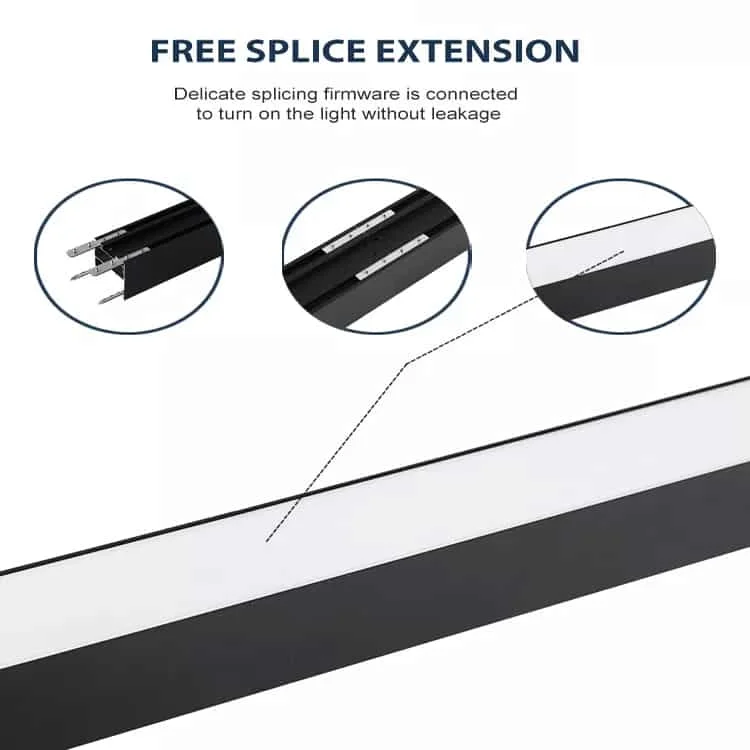

Afbeelding 2 · Technische specificaties

  • Modulaire verbinding om het lineaire armatuur te verlengen
  • Het verbindingsstuk koppelt de secties. Controleer voor de gewenste opstelling de uitlijning en lichtcontinuïteit bij de verbinding.
