Ledbreedstralers voor torenkranen en nachtwerk op bouwplaatsen
Bij nachtwerk op een bouwplaats kan een hoge lichtstroom nuttig zijn om vanaf de kraan een verafgelegen werkgebied te verlichten. Voor hoge masten, sportvelden of andere buitenruimten moeten optiek, bevestiging en bescherming afzonderlijk worden gecontroleerd. Richt het licht op de werkzone en beoordeel de invloed op nabijgelegen wegen en woningen. De brontabel bevat voor sommige vermogens ongebruikelijke lichtstroombereiken; deze moeten vóór de keuze met het modelgegevensblad worden bevestigd.
- Ledchips: Philips SMD3030
- CRI-opties: >70 of 80
- Kleurtemperatuur: 2.700–6.000 K
- SDCM：<5
- Beschikbare merken ledvoeding: Sosen / Moso / Meanwell / Philips / Suncom
- Ingangsspanning: 110–277 V AC, 50/60 Hz; bevestig het bereik van de gekozen driver
- Lichtrendement: 110–130 lm/W
- Arbeidsfactor: >0,95
- Totale harmonische vervorming: <10%
- Materiaal: gegoten aluminium behuizing, gehard glas en 180° verstelbare beugel
- Afwerking: matzwart
- Beschermingsgraad: IP65
- Slagvastheid: IK08
- Bedrijfstemperatuur: −25 tot +55 °C
- Opgegeven levensduur: >50.000 uur
- Opgegeven conformiteit: CE en RoHS
- Fabrieksgarantie: 3/5 jaar
| Modelcode | Vermogen | Afmetingen | Bundelhoek | Lichtstroom | Datasheet |
|---|---|---|---|---|---|
| HOYUWO-FL-300WG | 300 W ±5% | Ø367*H379mm | 25° / 60° | 36000-39000lm | Vraag de datasheet aan |
| HOYUWO-FL-400WG | 400 W ±5% | Ø426*H488mm | 60° | 48000-50000lm | Vraag de datasheet aan |
| HOYUWO-FL-500WG | 500 W ±5% | Ø426*H488mm | 60° | Te bevestigen met het fotometrische rapport van het model | Vraag de datasheet aan |
| HOYUWO-FL-800WG | 800 W ±5% | Ø448*H573mm | 60° | Te bevestigen met het fotometrische rapport van het model | Vraag de datasheet aan |
| HOYUWO-FL-1000WG | 1000 W ±5% | Ø508*H573mm | 60° | Te bevestigen met het fotometrische rapport van het model | Vraag de datasheet aan |
- Dimmen via PWM/0–10 V/DALI
- Noodverlichtingsmodule
Selectiecriteria vóór bestelling
We beoordelen de afdichting van aansluitdoos, connector en kabelwartel afzonderlijk. De IP-beschermingsgraad van de behuizing bevestigt niet automatisch de bescherming van ter plaatse gemaakte aansluitingen.
In de berekening controleren we de bundelrichtingen en het licht dat naburige terreinen, ramen of wegen bereikt. We beoordelen de verlichtingssterkte in het werkgebied samen met het licht buiten het doelgebied.
- Verlichting voor voetbalvelden
- Magazijnverlichting
- Verlichting op hoge masten
- Torenkraanverlichting
- Verlichting voor voetbalvelden
Kies de passende uitvoering en lichtrichting voor een groot gebied of buitenoppervlak. De berekening moet bevestigen dat het licht op de te gebruiken werkzone wordt geconcentreerd.
Vóór de montagevoorbereiding vragen we de handleiding en het gegevensblad van het gekozen model op. We vergelijken die met het onderstaande schema en nemen niet aan dat alle uitvoeringen gelijk zijn.
We controleren vóór montage de draagconstructie, verstelbare beugel, afdichting van aansluitingen en onderhoudstoegang. We bepalen de definitieve lichtrichting met een lichtberekening en controleren deze ter plaatse.
Welke afmetingen moeten vóór bestelling worden geverifieerd?
We controleren de bevestiging aan de hand van de tekening van HOYUWO-FL-300WG met maat Ø367 × H379 mm. Andere uitvoeringen kunnen andere afmetingen hebben en moeten afzonderlijk worden beoordeeld.
Hoe wordt deze breedstraler gericht?
Na het bepalen van montagehoogte en werkgebied beoordelen we de optiek en beugelinstelling. De benodigde lichtrichting wordt met een lichtberekening bepaald.
Geeft de noodverlichting hetzelfde licht als bij normaal gebruik?
Bij een noodverlichtingsfunctie specificeren we de accu, brandduur en lichtstroom of het vermogen in noodbedrijf afzonderlijk. Het nominale armatuurvermogen zegt op zichzelf niets over de prestaties in noodbedrijf.
Welk dimsysteem moet worden besteld?
We kiezen de driver en het protocol in samenhang met de lichtregeling van het gebouw. In de bestelling leggen we de combinatie vast die bij deze uitvoering past.
Toegankelijke tekst bij de informatie in de afbeeldingen

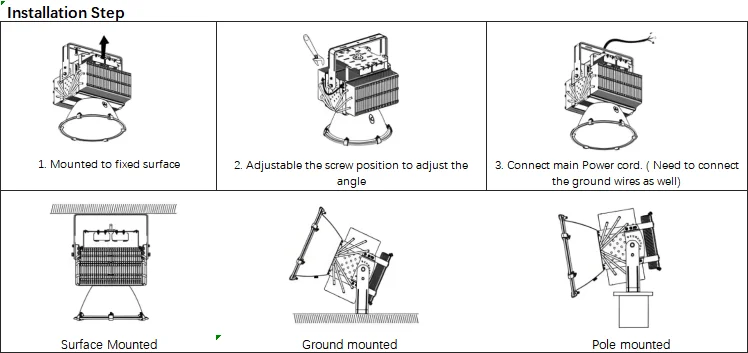

Afbeelding 1 · Montageaansluitingen
- Montagestappen
- 1. Monteer op een stabiel en stevig oppervlak.
- Opbouwmontage
- 2. Verstel de schroefpositie om
- de kantelhoek in te stellen.
- Grondmontage
- 3. Sluit bij uitgeschakelde voeding de voedingskabel en
- de beschermingsleiding aan volgens het armatuurschema.
- Mastmontage
