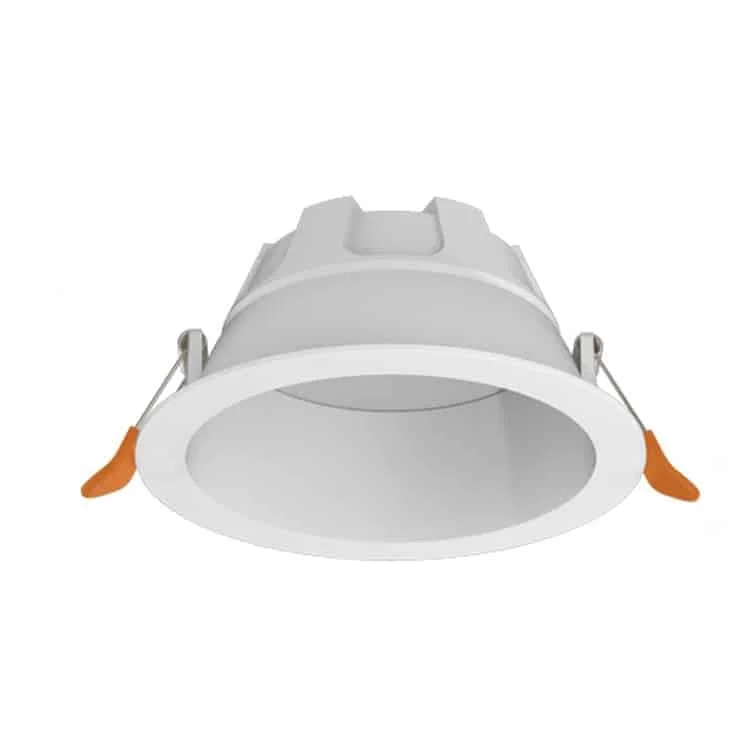

Downlight met diepe reflector
Kies voor een hotel, kantoor of winkel de optiek en afwerking op basis van de geplande lichtverdeling. Witte, zwarte, zilveren of gouden reflectoren zijn mogelijk. De opgegeven UGR <17 moet voor de betreffende installatie worden gecontroleerd. De diepe reflector vermindert direct zicht op de lichtbron. De beschrijving noemt een diepte van 6 cm, maar de tabel bevat verschillende behuizingshoogtes; controleer daarom de maat van het gekozen model. Bij modelcode HOYUWO-DL-15WA-08 vermeldt de tabel 14 W. Bevestig het vermogen bij de bestelling. Vergelijk de 110/220 V op de afbeelding met de 100/200–240 V in de lijst en het etiket van de betreffende uitvoering.
- Montage: inbouw
- Inbouwopening: 55 mm, 75 mm, 90–95 mm of 105–110 mm
- Vorm: rond
- Opgegeven UGR <17; verifieer de uitvoering en rekenomstandigheden
- Ingangsspanning: 100/200–240 V AC, 50/60 Hz
- Arbeidsfactor: >0,6 of 0,9
- Bescherming aan de voorzijde: IP44
- Bundelhoek: 15°/24°/36°
- Ledlichtbron: Bridgelux of Osram COB
- CRI: >92, SDCM: <5 of 3
- Kleurtemperatuur: 2.700–3.000 K / 4.000–4.500 K / 5.500–6.000 K
- Opgegeven conformiteit: CE, RoHS, LVD en EMC
- Bedrijfstemperatuur: −30 tot +60 °C
- Fabrieksgarantie: 3/5 jaar
| Modelcode | Vermogen | Afmetingen | Afmetingen van de inbouwopening | Lichtstroom | Datasheet |
|---|---|---|---|---|---|
| HOYUWO-DL-7WA-08 | 7W±5% | Ø65*H55mm | ø 55mm | 650-750lm | Vraag de datasheet aan |
| HOYUWO-DL-10WA-08 | 10W±5% | Ø85*H80mm | ø 75mm | 900-1100lm | Vraag de datasheet aan |
| HOYUWO-DL-15WA-08 | 14W±5% | Ø101*H95mm | ø 90-95mm | 1300-1400lm | Vraag de datasheet aan |
| HOYUWO-DL-18WA-08 | 18W±5% | Ø101*H95mm | ø 90-95mm | 1850-2100lm | Vraag de datasheet aan |
| HOYUWO-DL-25WA-08 | 25W±5% | Ø118*H120mm | ø 105-110mm | 2350-2600lm | Vraag de datasheet aan |
Afhankelijk van de configuratie kan een noodaccuset van 2–5 W met een bedrijfsduur van 1–3 uur worden aangevraagd.
Selectiecriteria vóór bestelling
Na afwerking van het plafond moeten de driver en aansluitingen bereikbaar blijven en moet de driver kunnen worden verwijderd. Controleer daarom naast de behuizingshoogte ook de ruimte voor onderhoud en bekabeling.
Voor het beoordelen van de lichtverdeling en verblinding vragen we het fotometrische bestand op van de gekozen combinatie van afwerking en optiek.
- Commerciële en institutionele ruimten: hotels, kantoren, winkelcentra, scholen, ziekenhuizen en supermarkten.
- Woningen: woonkamers, slaapkamers, keukens en andere binnenruimten.
Gebruik de montagemethode die voor de gekozen armatuuruitvoering is aangegeven. Maak bij de optiekkeuze onderscheid tussen algemene ruimteverlichting en het accentueren van specifieke objecten of oppervlakken.
We vergelijken de plafonddikte met het toegestane bereik van 1–40 mm voor de bevestiging. Voordat we de montage voorbereiden, controleren we de opening, het oplegvlak en de plaats voor de driver op de tekening.
We bepalen de bevestigingsplaats en de toegang tot de voeding aan de hand van de modeltekening. Bij montage gelden de armatuurhandleiding en de bouwkundige voorwaarden van het plafond.
Welke afmetingen moeten vóór bestelling worden geverifieerd?
We controleren de inpassing aan de hand van de tekening van de HOYUWO-DL-7WA-08 met afmetingen Ø65 × H55 mm. We bevestigen het te leveren model en passen deze afmetingen niet toe op alle uitvoeringen.
Hoe kiest u de optiek voor deze downlight?
Kies de optiek op basis van de montageafstand en het te verlichten oppervlak. Een smalle bundel concentreert het licht sterker, maar het resultaat moet met een lichtberekening worden bevestigd.
Geeft de noodverlichting hetzelfde licht als bij normaal gebruik?
Bij een noodverlichtingsfunctie specificeren we de accu, brandduur en lichtstroom of het vermogen in noodbedrijf afzonderlijk. Het nominale armatuurvermogen zegt op zichzelf niets over de prestaties in noodbedrijf.
Toegankelijke tekst bij de informatie in de afbeeldingen
Afbeelding 1 · Montage
- 1. Bereid de inbouwopening voor.
- 2. Sluit bij uitgeschakelde voeding de driver aan op een 110/220 V AC-circuit dat bij het modeletiket past.
- 3. Klap de montageveren omhoog en plaats het armatuur in de uitsparing.
- 4. Controleer vóór afronding van de montage of het armatuur stevig vastzit.
