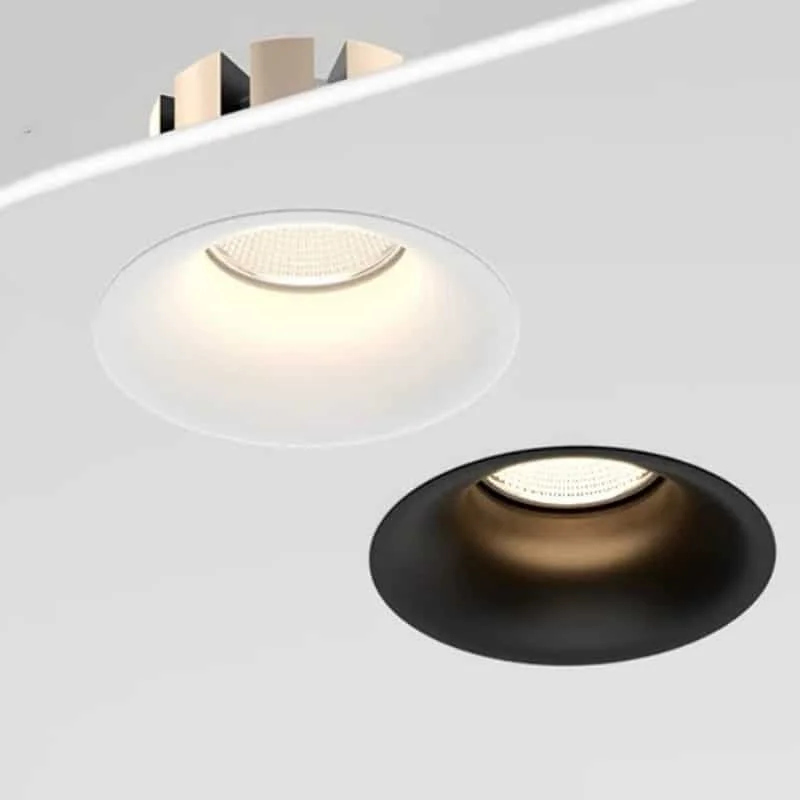

Downlight met gebogen rand en verblindingsbeperking
Stem het armatuur af op de ruimte met glanzend zilver, roségoud, goud, wit, zwart of gunmetal. De diepe reflector beperkt direct zicht op de lichtbron, afhankelijk van de optiek, plaatsing en geometrie van de ruimte. Het inbouwmodel heeft een gebogen aluminium rand. Beoordeel afwerking en bundelhoek voor een hotel, kantoor of woonkamer binnen het volledige lichtontwerp.
- Montage: inbouw of randloos
- Regeling: aan/uit, optioneel dimbaar via DALI of 0–10 V
- Bundelhoek: 15/24/36/50°
- Behuizing: gegoten aluminium.
- Afwerking: wit/zwart/gunmetal/glanzend zilver/goud
- Ingangsspanning: 110/220–240 V AC, 50/60 Hz
- Arbeidsfactor: >0,5 of 0,9
- THD: <19 (eenheid te bevestigen)
- Led: Bridgelux / Osram COB, CRI 92, SDCM <3.
- Opgegeven levensduur: 50.000 uur
- IP-beschermingsgraad: IP20, voor binnen
- UGR: <19, verblindingsbeperking
- Kleurtemperatuur: 2.800–3.200 K / 4.000–4.500 K / 5.500–6.500 K
- Opgegeven conformiteit: CE, LVD, EMC en RoHS
- Garantie: 3/5 jaar
| Modelcode | Vermogen | Afmetingen | Afmetingen van de inbouwopening | Lichtstroom | Datasheet |
|---|---|---|---|---|---|
| HOYUWO-DL-55B | 7W±5% | Φ64*H47mm | Φ55mm | 600-700lm | Vraag de datasheet aan |
| HOYUWO-DL-75B(9W) | 9W±5% | Φ84*52mm | Φ75mm | 830-900lm | Vraag de datasheet aan |
| HOYUWO-DL-75B(12W) | 12W±5% | Φ84*52mm | Φ75mm | 1000-1200lm | Vraag de datasheet aan |
| HOYUWO-DL-95B(15W) | 15W±5% | Φ104*57mm | Φ95mm | 1300-1500lm | Vraag de datasheet aan |
| HOYUWO-DL-95B(18W) | 18W±5% | Φ104*57mm | Φ95mm | 1550-1800lm | Vraag de datasheet aan |
- Noodverlichtingsmodule
- Dimmen via 0–10 V, TRIAC-faseaansnijding/-afsnijding of DALI
- Instelbare kleurtemperatuur met 3CCT
- Slimme downlight met Zigbee
Selectiecriteria vóór bestelling
Na afwerking van het plafond moeten de driver en aansluitingen bereikbaar blijven en moet de driver kunnen worden verwijderd. Controleer daarom naast de behuizingshoogte ook de ruimte voor onderhoud en bekabeling.
Voor het beoordelen van de lichtverdeling en verblinding vragen we het fotometrische bestand op van de gekozen combinatie van afwerking en optiek.
Gebruik de montagemethode die voor de gekozen armatuuruitvoering is aangegeven. Maak bij de optiekkeuze onderscheid tussen algemene ruimteverlichting en het accentueren van specifieke objecten of oppervlakken.
Bekijk de tekening voordat u de montage voorbereidt.
We bepalen de bevestigingsplaats en de toegang tot de voeding aan de hand van de modeltekening. Bij montage gelden de armatuurhandleiding en de bouwkundige voorwaarden van het plafond.
Welke afmetingen moeten vóór bestelling worden geverifieerd?
Voor model HOYUWO-DL-55B gebruiken we de tekeningmaat Φ64 × H47 mm. We controleren de drager en de afmetingen van de geleverde variant; deze afmetingen gelden niet automatisch voor de hele serie.
Hoe kiest u de optiek voor deze downlight?
Kies de optiek op basis van de montageafstand en het te verlichten oppervlak. Een smalle bundel concentreert het licht sterker, maar het resultaat moet met een lichtberekening worden bevestigd.
Geeft de noodverlichting hetzelfde licht als bij normaal gebruik?
Bij een noodverlichtingsfunctie specificeren we de accu, brandduur en lichtstroom of het vermogen in noodbedrijf afzonderlijk. Het nominale armatuurvermogen zegt op zichzelf niets over de prestaties in noodbedrijf.
Welke onderdelen zijn nodig voor slimme bediening?
We bepalen de bedieningsmethode en het platform. Voor bevestiging van de levering controleren we of het model compatibel is met de geplande gateway en driver.
Welk dimsysteem moet worden besteld?
We kiezen de driver en het protocol in samenhang met de lichtregeling van het gebouw. In de bestelling leggen we de combinatie vast die bij deze uitvoering past.
Toegankelijke tekst bij de informatie in de afbeeldingen
Afbeelding 1 · Montage
- 1. Schakel vóór de montage de stroomtoevoer uit.
- 2. Maak de plafonduitsparing volgens de inbouwdiameter van het model.
- 3. De installateur sluit de leddriver aan op een 110/220 V AC-leiding die overeenkomt met de toegestane ingangsspanning van het model.
- 4. Klap de veren in en plaats het armatuur in de uitsparing.
- 5. Controleer of het armatuur stevig vastzit.
- 6. Schakel na de controles de voeding in en controleer de werking.
